Угол вертикальный внешний 45 градусов с крышкой Стандарт 600х100 | PR16.0582 Промрукав Строитель

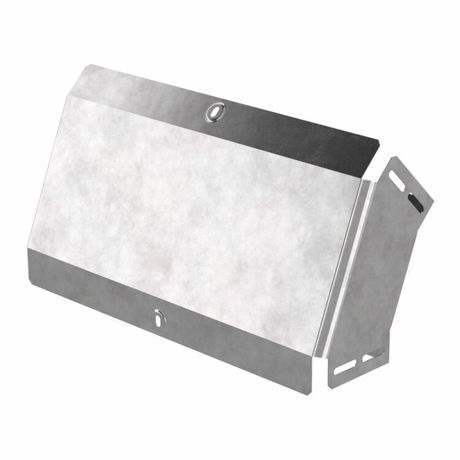

Угол вертикальный внешний 45 градусов с крышкой 600х100 Стандарт Промрукав - это металлический переходник для изменения направления кабельной трассы под углом 45°, предназначенный для открытой установки на перфорированных и глухих лотках. Изделие выполнено из оцинкованной стали по методу Сендзимира, обеспечивает надёжную защиту проводов и кабелей в широком диапазоне температур, соответствует требованиям ТУ 25.11.23-001-52715257-2019.

Назначение и область применения

Угол вертикальный внешний 45 градусов с крышкой 600х100 Стандарт Промрукав используется для плавного поворота кабельных трасс между горизонтальными и вертикальными участками. Подходит для монтажа на перфорированных и глухих лотках в системах кабельного управления. Применяется в промышленных объектах: на заводах, в энергообъектах, на транспорте, в логистических комплексах. Обеспечивает безопасное прохождение кабелей через изменение высоты с сохранением целостности защиты.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол изгиба: 45°
• Габариты: ширина 600 мм, высота 100 мм
• Внутренний радиус: 75 мм - позволяет прокладывать кабели без перегибов и повреждений изоляции
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Толщина стенки: 0,8 мм - достаточна для механической прочности при открытой установке
• Покрытие: серое, матовое, устойчивое к коррозии
• Температура эксплуатации: от -80 C до +150 C - работает в экстремальных условиях, включая холодильные камеры и зоны нагрева
• Огнестойкость: да - не поддерживает горение, не выделяет токсичных веществ при воздействии пламени
• Исполнение: без соединительных разъёмов - требует фиксации болтами или сваркой к лоткам
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию в закрытых помещениях и под навесом

Совместимость и монтаж

Угол вертикальный внешний 45 градусов с крышкой 600х100 Стандарт Промрукав совместим с лотками того же типа и размера: шириной 600 мм и высотой 100 мм. Монтаж осуществляется открытым способом - крепится к основному лотку с помощью саморезов, болтов или сварки. Крышка фиксируется на защёлках или винтах - доступна для периодического осмотра и обслуживания. Для герметизации стыков рекомендуется использовать термостойкие уплотнители, если требуется повышенная степень защиты от пыли и влаги. Учитывайте внутренний радиус 75 мм - он определяет минимальный радиус изгиба кабелей, которые можно прокладывать через этот угол.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Огнестойкость обеспечена конструкцией и материалом - сталь не горит, не плавится при температурах до +150 C. Цинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту даже при постоянном контакте с влагой. Климатическое исполнение УХЛ2 подтверждает соответствие условиям эксплуатации в средних широтах с возможностью работы под навесом.

Преимущества

• Высокая механическая прочность благодаря толщине стенки 0,8 мм и качественной стали
• Защита от коррозии на уровне 10–22 мкм цинка - срок службы увеличен в 2–3 раза по сравнению с обычным цинкованием
• Крышка легко открывается - позволяет проводить диагностику и замену кабелей без демонтажа всего участка
• Работает в широком температурном диапазоне - от Arctic-условий до зон нагрева
• Не требует специального оборудования для монтажа - достаточно стандартных инструментов

Ограничения применения

• Не предназначен для скрытой установки внутри стен или полов - только открытый монтаж
• Не имеет встроенных соединителей - необходимо дополнительно крепить к лоткам
• Не обеспечивает IP-защиту без дополнительных уплотнений - при необходимости герметичности применяйте силиконовые или резиновые прокладки
• Не рекомендуется для использования в агрессивных химических средах (например, кислоты, щёлочи) - цинк может разрушаться
• Внутренний радиус 75 мм исключает прокладку кабелей с большим радиусом изгиба - проверьте параметры кабеля перед использованием

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Спуск кабелей от потолочных трасс к оборудованию на полу в логистическом складе
• Обход препятствий (балок, труб) в тепловых пунктах с температурой выше +100 C
• Подключение силовых кабелей к трансформаторам в подстанциях с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 75 мм соответствовал минимальному радиусу изгиба используемых кабелей - особенно важны для многожильных и силовых кабелей
• Фиксируйте угол жёстко - вибрации оборудования могут вызвать ослабление креплений
• При работе в сыром месте или на улице под навесом - используйте герметик на стыках крышки и корпуса
• При сборке длинных трасс с несколькими углами - соблюдайте одинаковый шаг крепления, чтобы избежать провисания
• Запаситесь запасными крышками - они могут повредиться при частом обслуживании
• Угол вертикальный внешний 45 градусов с крышкой 600х100 Стандарт Промрукав - идеально сочетается с другими элементами серии Промрукав, поэтому лучше выбирать всю систему из одного производителя для совместимости.
