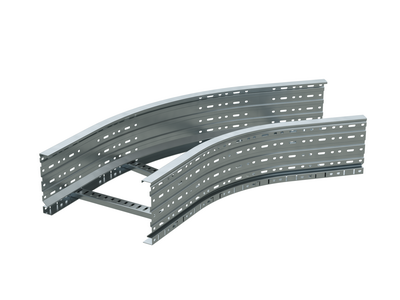

Угол лестничный 45 градусов 200x300 R=660мм горячеоцинкованный - ULC623HDZ ДКС

Угол лестничный 45 градусов 200x300 R660 горячеоцинкованный от DKC (ДКС), артикул ulc623hdz, предназначен для создания плавных поворотов кабельных трасс в системе U5 Combitech. Он обеспечивает надежную прокладку кабелей на лестничных участках с минимальным риском механического повреждения.

Назначение и область применения

Угол лестничный 45 градусов 200x300 R660 горячеоцинкованный используется для изменения направления кабельной трассы под углом 45° в горизонтальной плоскости. Применяется в системе U5 Combitech для прокладки силовых и контрольных кабелей в помещениях с высокой влажностью, на открытых площадках, в промышленных зонах и на объектах с агрессивной средой. Подходит для монтажа на лестничных клетках, эстакадах, тоннелях и других местах, где требуется изменить направление трассы без резких изгибов.

Технические характеристики

• Материал: сталь с горячим цинкованием — устойчиво к коррозии
• Угол поворота: 45°
• Размеры лотка: ширина 300 мм, высота 200 мм
• Внутренний радиус изгиба: 600 мм — обеспечивает плавный переход кабелей
• Толщина лонжерона: 1,5 мм
• Тип ступени: перфорированный профиль — снижает вес и улучшает теплоотвод
• Боковой профиль: открытый — удобен для крепления и осмотра
• Перфорация боковой стенки: да — способствует вентиляции и легкому доступу
• Цвет: серый
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — работает при температуре от –60°C до +40°C, в условиях повышенной влажности и атмосферных воздействий
• Огнестойкость: да — соответствует требованиям пожарной безопасности
• Исполнение: без соединительного разъема — требует внешнего крепления
• Поддержка длинных пролетов: да — допускает установку на расстояниях до 3 метров между опорами

Совместимость и монтаж

Угол лестничный 45 градусов 200x300 R660 горячеоцинкованный совместим исключительно с лотками серии U5 Combitech того же размера — 200×300 мм. Для монтажа используются болтовые крепления через отверстия в лонжеронах. Крепится к основному лотку с помощью саморезов или болтов M8/M10. Не требует сварки. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях. Учитывайте внутренний радиус 600 мм — он определяет минимальный радиус изгиба кабелей внутри трассы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам пожарной безопасности. Горячее цинкование обеспечивает электроизоляцию от корпуса и снижает риск коррозионного разрушения. Огнестойкость подтверждает возможность применения в зонах с повышенными требованиями к пожаробезопасности. Климатическое исполнение УХЛ1 гарантирует работу в холодном и влажном климате без потери прочностных характеристик.

Преимущества

• Плавный изгиб с радиусом 600 мм минимизирует нагрузки на кабели при протяжке
• Горячее цинкование увеличивает срок службы до 30–50 лет даже в агрессивной среде
• Перфорированные ступени снижают массу и обеспечивают естественную вентиляцию
• Открытый профиль упрощает проверку состояния кабелей и быстрый ремонт
• Поддержка длинных пролетов уменьшает количество опор и ускоряет монтаж
• Совместимость с системой U5 Combitech обеспечивает унифицированность всей трассы

Ограничения применения

• Не предназначена для вертикальных поворотов — только горизонтальные
• Требует жесткого крепления к несущим конструкциям; самостоятельная устойчивость отсутствует
• Не подходит для кабелей с наружным диаметром более 90 мм — из-за ограниченного внутреннего радиуса
• Не имеет встроенного соединительного механизма — необходимо использовать дополнительные крепежи
• Запрещено использование в средах с постоянным контактом с открытым огнем или расплавленным металлом

Примеры использования

• Прокладка кабелей на лестничных клетках промышленных зданий
• Изменение направления трассы в кабельных тоннелях тепловых станций
• Монтаж кабельных путей на открытых эстакадах в химических производствах
• Обход препятствий в автоматизированных цехах с плотной компоновкой оборудования
• Создание трасс в подземных парковках и коллекторах с высокой влажностью

Практические советы

• При выборе угла убедитесь, что ширина и высота лотка точно совпадают с вашими лотками U5 Combitech — 200×300 мм
• При прокладке кабелей используйте смазку для снижения трения — особенно при большом числе кабелей
• Фиксируйте угол не менее чем в трех точках: два крепления на каждом конце и одно посередине при пролете >2 м
• Проверьте соответствие радиуса изгиба кабелей — минимальный допустимый радиус для кабелей составляет 10×D (диаметр кабеля)
• При использовании в сырых зонах регулярно осматривайте места крепления — хотя цинк защищает металл, механическая деформация может нарушить целостность покрытия
• Этот угол можно комбинировать с другими элементами U5 Combitech — например, с прямыми лотками и переходниками — для формирования сложных маршрутов
