Угол вертикальный лестничный 80х400 | ULF084 DKC ДКС

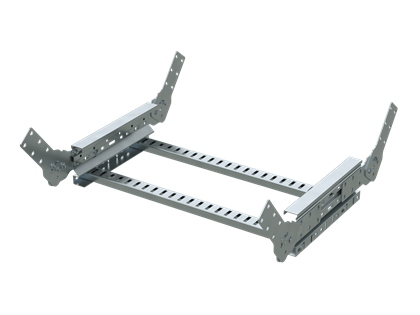

Угол вертикальный лестничный 80х400 шарнирный оцинкованная сталь от DKC (ДКС), артикул ulf084, предназначен для изменения направления кабельной трассы в вертикальной плоскости с регулируемым углом наклона. Продукт входит в систему U5 Combitech и обеспечивает надежную прокладку кабелей на объектах с повышенными требованиями к прочности и долговечности.

Назначение и область применения

Угол вертикальный лестничный 80х400 шарнирный оцинкованная сталь используется для создания плавных переходов между горизонтальными участками кабельных трасс, когда требуется изменить уровень прокладки - например, при переходе между этажами, через перекрытия или вокруг препятствий. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных зонах, энергообъектах, транспортной инфраструктуре и на производствах с жесткими условиями эксплуатации.

Технические характеристики

• Габариты: высота 80 мм, ширина 400 мм - соответствует стандартному размеру лотков U5 Combitech
• Материал: оцинкованная сталь с горячим цинкованием по методу Сендзимира - равномерное, плотное покрытие
• Толщина лонжерона: 1,5 мм - обеспечивает высокую механическую жесткость
• Тип ступени: перфорированный профиль - снижает массу, улучшает теплоотвод и доступ к кабелям
• Тип бокового профиля: открытый - удобен для быстрого монтажа и осмотра
• Угол наклона: регулируемый - допускает установку под любым углом в пределах конструктивных возможностей
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня до уровня требований нормативов
• Цвет: серый - единый внешний вид с другими элементами системы U5 Combitech
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает в условиях повышенной влажности, температур от –40C до +40C
• Исполнение: без соединительного разъема - требует фиксации к лоткам болтовым соединением
• Непрерывное холодное цинкование - гарантирует однородность антикоррозийного слоя

Совместимость и монтаж

Угол вертикальный лестничный 80х400 шарнирный оцинкованная сталь совместим исключительно с лотками серии U5 Combitech, имеющими высоту борта 80 мм и ширину 400 мм. Монтаж выполняется с помощью болтовых соединений к торцам лотков. Шарнирное крепление позволяет выставить нужный угол наклона перед окончательной фиксацией - это особенно важно при работе в ограниченном пространстве или на объектах с неточными геометрическими данными. Для усиления жесткости рекомендуется использовать крепеж с антивибрационными прокладками при установке на вибрирующих конструкциях.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и коррозионной стойкости для промышленных кабельных систем. Оцинковка по методу Сендзимира обеспечивает срок службы более 25 лет в средних климатических условиях. Климатические категории OМ2/У2/УХЛ2/ХЛ2 подтверждают соответствие ГОСТ 15150 и допускают применение в закрытых помещениях с контролируемым микроклиматом, а также на открытом воздухе при соблюдении условий эксплуатации.

Преимущества

• Регулируемый угол - позволяет адаптировать трассу под реальные условия без замены детали
• Малый вес благодаря перфорированной ступени - упрощает транспортировку и монтаж
• Усиленное исполнение - выдерживает нагрузки при длинных пролетах и большом количестве кабелей
• Плавный изгиб - минимизирует риск повреждения изоляции кабелей при протяжке
• Совместимость с системой U5 Combitech - обеспечивает унифицированность всей трассы

Ограничения применения

• Не предназначена для использования в качестве основного несущего элемента - должна крепиться к лоткам или опорным конструкциям
• Не подходит для прокладки кабелей с наружным диаметром, превышающим внутреннюю вместимость лотка
• Запрещено применение в агрессивных химических средах (например, в кислотных или щелочных цехах) без дополнительной защиты
• Отсутствие соединительного разъема требует наличия запасных болтов и инструментов на месте монтажа

Примеры использования

• Подключение кабельных трасс между этажами в многоэтажных производственных корпусах
• Обход технологического оборудования на заводах с плотной компоновкой
• Прокладка кабелей в подземных тоннелях и каналах с необходимостью вертикального перехода
• Электроснабжение лифтовых шахт и эскалаторов
• Системы автоматизации на нефтегазовых платформах и в тепловых электростанциях

Практические советы

• Перед монтажом проверьте точные размеры лотков - даже небольшие отклонения в 2–3 мм могут затруднить соединение
• При установке на значительной высоте используйте временные поддерживающие кронштейны - угол имеет большой момент инерции
• Не перегружайте угол сверх расчетной нагрузки - максимальная нагрузка зависит от шага крепления и длины пролета
• При необходимости увеличения жесткости можно дополнительно закрепить угол к несущей конструкции с помощью анкеров
• При использовании в местах с частыми вибрациями применяйте резиновые прокладки под головки болтов
• Проверяйте целостность оцинкованного слоя после транспортировки - при наличии повреждений обработайте края специальным цинкосодержащим составом
