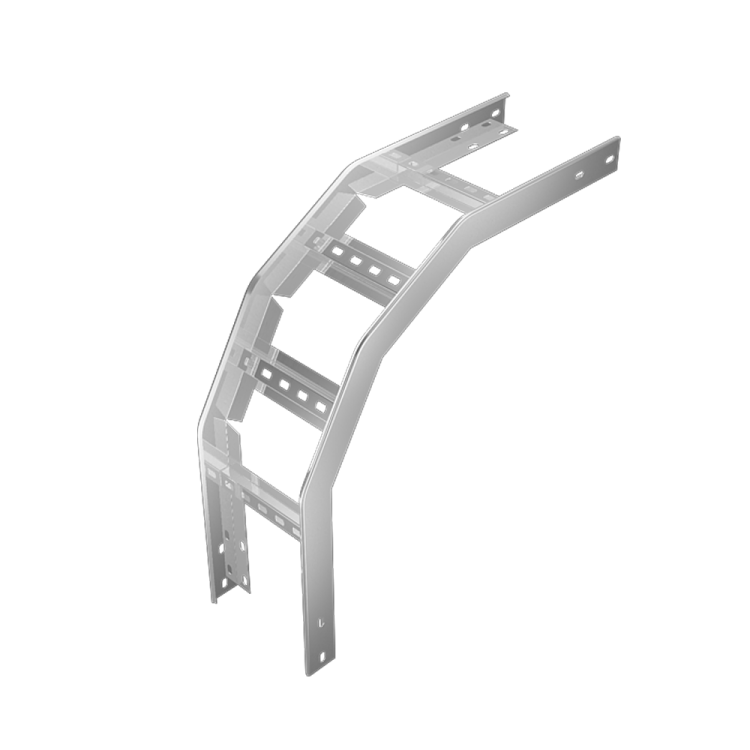

Угол вертикальный лестничный внешний "БЫСТРЫЙ МОНТАЖ" 90 град 100х300 | LVLS90*100*300*1.2 КМ-профиль LO7044

Угол вертикальный лестничный внешний 90 градусов 100х300 мм сталь 1.2 мм от КМ-Профиля предназначен для изменения направления кабельной трассы на 90° в вертикальной плоскости. Артикулы lo7044, lvls90-100-300-1.2 и lvls90*100*300*1.2 обеспечивают совместимость с металлическими лотками той же ширины и высоты, сохраняя целостность проводов при прокладке.

Назначение и область применения

Этот угол применяется в системах кабельного лотка для плавного перехода трассы под прямым углом - например, при изменении уровня прокладки от горизонтального участка к вертикальному. Подходит для внутренней установки в помещениях: офисах, производственных цехах, распределительных щитовых, серверных. Использование защищает кабели от перегибов, механических повреждений и упрощает сборку системы.

Технические характеристики

• Угол поворота: 90 градусов - точный вертикальный изгиб для надёжного перехода.
• Размеры: высота 100 мм, ширина 300 мм - соответствует стандартному лотку того же формата.
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без нарушения изоляции.
• Материал: сталь оцинкованная толщиной 1,2 мм - прочная, жёсткая основа.
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерный, долговечный антикоррозийный слой.
• Исполнение изгиба: сегментарный - изгиб выполнен из нескольких сегментов, что гарантирует точную форму и однородность нагрузки.
• Тип бокового профиля: открытый - позволяет легко фиксировать крышки и крепить элементы к стене или потолку.
• Исполнение: с интегрированным соединительным разъёмом - упрощает стыковку с другими секциями лотка без дополнительных деталей.
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности.
• Цвет: серый - единый цветовой ряд с остальной продукцией КМ-Профиля.
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к работе в закрытых помещениях с нормальным и умеренно холодным климатом, без повышенной влажности.

Совместимость и монтаж

Угол совместим с лестничными лотками шириной 300 мм и высотой борта 100 мм от КМ-Профиля. Интегрированный соединительный разъём позволяет просто защёлкнуть его с соседними секциями - дополнительно требуется лишь крепление болтами или саморезами через отверстия в боковых профилях. Монтаж выполняется на стену, потолок или опорную конструкцию. Не требует сварки. Для герметичности и защиты от пыли рекомендуется использовать крышку того же типа.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению. Обеспечивает огнестойкость согласно требованиям к кабельным системам. Оцинковка по методу Сендзимира соответствует DIN EN ISO 1461. Применение в зонах с возможностью возникновения искр или нагрева допустимо благодаря негорючему материалу.

Преимущества

• Сегментарный изгиб снижает риск деформации при транспортировке и монтаже.
• Интегрированный разъём исключает необходимость в дополнительных переходниках.
• Горячее цинкование увеличивает срок службы до 25 лет даже в условиях колебаний температуры.
• Открытый профиль упрощает проверку состояния кабелей и замену компонентов.
• Серый цвет не выгорает и не теряет эстетичность при длительном использовании.

Ограничения применения

• Не предназначена для наружной установки - не выдерживает постоянного воздействия осадков, солнца и химически активной среды.
• Не рекомендуется для помещений с высокой влажностью (>80%) или агрессивными парогазовыми средами (например, химические производства).
• Не подходит для прокладки силовых кабелей с минимальным радиусом изгиба менее 300 мм - это вызовет повреждение изоляции.
• Не является самостоятельным несущим элементом - требует жёсткой фиксации на несущую конструкцию каждые 1–1,5 метра.

Примеры использования

• Подключение кабельного лотка от пола к потолку в серверной комнате.
• Переход трассы от горизонтального участка на вертикальную стену в административном здании.
• Обход препятствий (колонн, труб) в производственном цеху с помощью комбинированной системы лотков.
• Прокладка сигнальных и управляющих кабелей в распределительных пунктах объектов ЖКХ.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - 300 мм - и высоты борта - 100 мм - чтобы избежать люфтов и неплотного соединения.
• Используйте только крепёж, рекомендованный производителем - саморезы с пластиковыми вставками или болты M6/M8 с гроверами.
• При необходимости герметизации - всегда устанавливайте крышку. Без неё в лоток попадает пыль, что затрудняет обслуживание.
• Не перегружайте угол более чем на 15 кг/м - максимальная нагрузка рассчитана для равномерного распределения веса кабелей.
• При заказе нескольких единиц - выбирайте одинаковые артикулы (lo7044, lvls90-100-300-1.2), чтобы гарантировать совпадение всех параметров.
