Угол вертикальный внешний 90 градусов, 80х600 R300 в комплекте с крепежными элементами и соединительными пластинами, необходимымидля монтажа - LO8360K ДКС

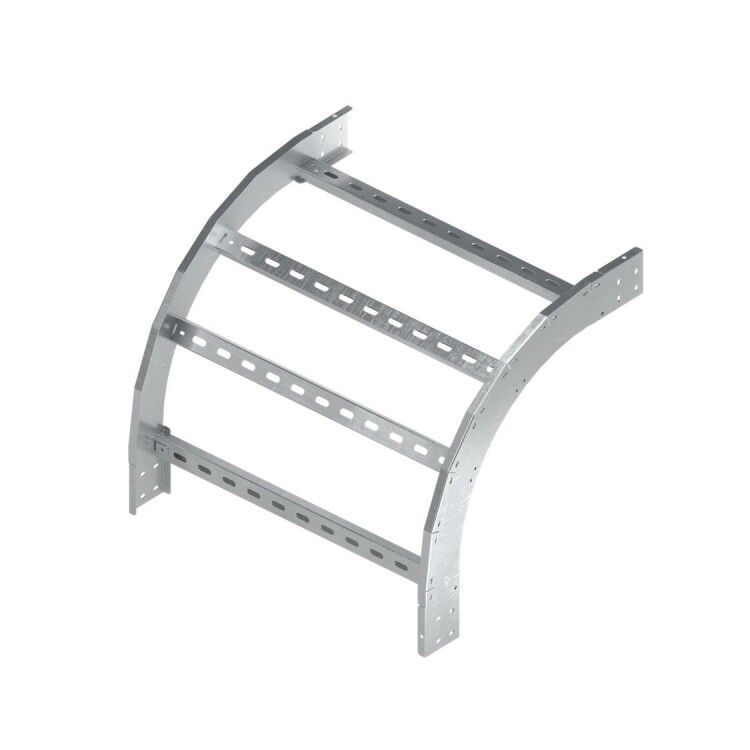

Угол вертикальный внешний 90 градусов, 80х600 R300 от DKC (ДКС) в артикуле lo8360k предназначен для изменения направления кабельной трассы вниз под углом 90°, обеспечивая плавный переход между горизонтальным и вертикальным участком лестничного лотка. Изделие поставляется с готовым крепежом и соединительными пластинами, что ускоряет монтаж и снижает риск ошибок.

Назначение и область применения

Угол вертикальный внешний 90 градусов, 80х600 R300 используется для организации вертикального спуска кабельных трасс в системах лестничных лотков. Применяется там, где необходимо изменить направление проводки с горизонтального на вертикальный, например, при выводе кабелей из распределительных щитов, машинных залов или технологических этажей. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных, офисных и жилых объектах.

Технические характеристики

• Изменение направления: вертикально ниспадающее (90° вниз)
• Высота борта: 80 мм
• Ширина основания: 600 мм
• Внутренний радиус поворота: 300 мм - обеспечивает минимальное усилие при протяжке кабелей
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Покрытие: цинкование по методу Сендзимира - равномерный, плотный слой цинка, устойчивый к механическим воздействиям
• Тип профиля: перфорированный - позволяет фиксировать кабели хомутиками и креплениями через отверстия
• Тип бокового профиля: открытый - удобен для визуального контроля и быстрого доступа к кабелям
• Цвет: серый - соответствует цветовой гамме системы L5 Combitech

Совместимость и монтаж

Угол совместим с лестничными лотками серии L5 Combitech от DKC (ДКС) с параметрами 80×600 мм. Монтаж выполняется с использованием входящих в комплект соединительных пластин и крепежных элементов. Для установки требуется выровнять торец горизонтального лотка с внутренним радиусом угла, зафиксировать пластины болтами или заклепками, затем прикрепить угол к вертикальному участку трассы. Открытые бока позволяют легко вывести кабели в нужном месте без демонтажа.

Преимущества

• Готовая комплектация - не требует докупки крепежа и пластин, экономит время на сборке
• Радиус 300 мм минимизирует изгиб кабелей, предотвращает повреждение изоляции при протяжке
• Оцинковка по методу Сендзимира гарантирует долгий срок службы даже в агрессивных средах
• Перфорированный профиль позволяет дополнительно фиксировать кабели без сверления
• Единая система L5 Combitech - все элементы взаимозаменяемы и стандартизированы

Ограничения применения

• Не предназначена для нагрузок выше допустимых для лестничных лотков - не использовать как несущую конструкцию
• Не рекомендуется применять в условиях постоянного контакта с открытым пламенем или температурой выше +80C
• Подходит только для лотков с высотой 80 мм и шириной 600 мм - несовместим с другими размерами
• Запрещено использование в качестве замены для жестких труб или каналов с герметичностью IP65+

Примеры использования

• Спуск кабелей от шкафа управления на нижний этаж в многоэтажном здании
• Переход от горизонтальной трассы в производственной зоне к вертикальному стояку над станком
• Обустройство маршрутов для кабелей связи в серверных помещениях с подпольной прокладкой
• Прокладка вентиляционных и сигнальных линий в технических коридорах с ограниченным пространством

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 300 мм соответствовал минимальному радиусу изгиба используемых кабелей - особенно важны для многожильных и оптоволоконных линий
• При затяжке крепежа не переусердствуйте - тонкая сталь может деформироваться
• Если трасса проходит во влажной среде, проверьте целостность цинкового покрытия после резки или сверления - при необходимости обработайте кромки антикоррозийным составом
• Для упрощения сборки собирайте модуль полностью на полу, затем поднимайте и фиксируйте к стене/конструкции
• Артикул lo8360k - единственный вариант этого типа в серии L5 Combitech; другие размеры или углы требуют другого артикула
