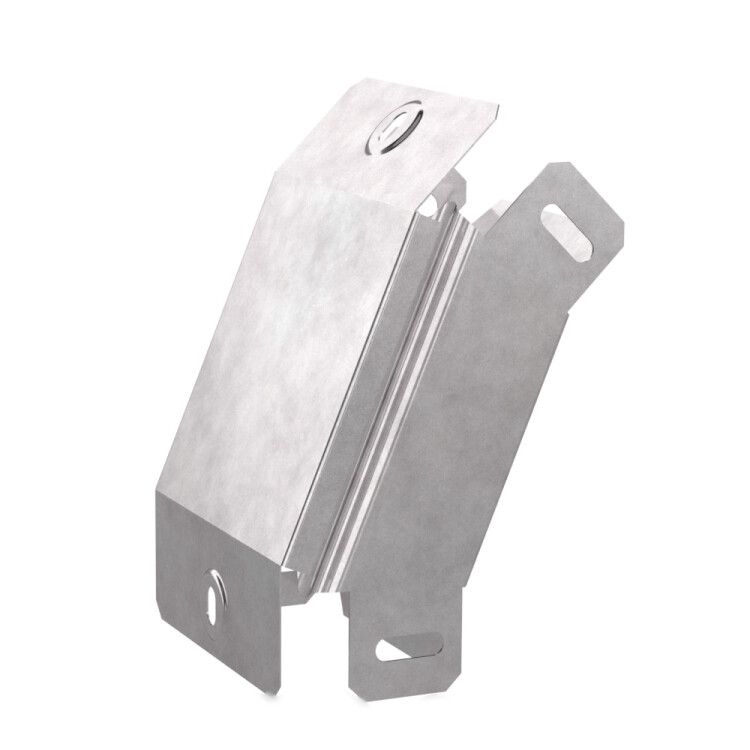

Угол вертикальный внешний 45 градусов с крышкой Стандарт 300х80 | PR16.0455 Промрукав Строитель

Угол вертикальный внешний 45 градусов с крышкой Стандарт 300х80 от бренда ПРОМРУКАВ - это элемент кабельной трассы для защиты проводов и кабелей на внешних углах, особенно там, где требуется компактная и надёжная фиксация. Артикул pr16.0455 подходит для монтажа в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Этот угол предназначен для организации вертикального поворота кабельной трассы под углом 45 градусов с закрытым верхним каналом. Он защищает кабели от механических повреждений, пыли и влаги в местах изменения направления трассы. Применяется в промышленных помещениях, на производствах, в системах автоматизации, на объектах с высокой степенью запылённости или влажности - например, на конвейерах, станках, в трансформаторных подстанциях и на элеваторах.

Технические характеристики

• Форма: внешний вертикальный угол 45°
• Габариты: 300 мм (длина) × 80 мм (ширина канала)
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от −40C до +40C и в условиях повышенной влажности
• Крышка: съёмная, фиксируется без инструментов

Совместимость и монтаж

Угол совместим со всеми стандартными кабель-каналами ПРОМРУКАВ серии «Стандарт». Монтируется на стену или опорную конструкцию с помощью саморезов или дюбелей через предварительно выполненные отверстия. Для герметичности рекомендуется использовать уплотнители на стыках с другими элементами трассы. Длина 300 мм позволяет легко выстраивать последовательные участки трассы без необходимости резки. Посадочные отверстия расположены равномерно - шаг 100–120 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.15-97 к электроустановкам в зонах с повышенной опасностью. Цинковое покрытие Сендзимира обеспечивает долговечную антикоррозийную защиту, снижает риск возникновения точечной коррозии даже при повреждении поверхности. Напряжение в кабелях внутри угла не влияет на целостность корпуса - материал не проводит ток.

Преимущества

• Цинкование по Сендзимиру - более прочное и равномерное покрытие, чем после горячего цинкования
• Съёмная крышка позволяет легко заменить кабели без демонтажа всего участка трассы
• Угол 45° оптимизирует переход между вертикальными и горизонтальными участками, снижает нагрузку на кабели
• Высокая стойкость к химически активным средам благодаря однородному металлическому основанию

Ограничения применения

Не предназначена для постоянного погружения в воду - IP-класс не указан, поэтому не используется в подземных коллекторах или открытых площадках без дополнительной защиты. Не рекомендуется применять в средах с агрессивными химическими веществами (например, концентрированными кислотами или щелочами). Температурный диапазон УХЛ2 исключает использование в экстремальных условиях выше +40C или ниже −40C.

Примеры использования

• Защита силовых кабелей от шкафа управления до станка на производстве
• Переход кабелей с потолка на вертикальную стену в цехе с частыми мойками оборудования
• Прокладка сигнальных линий в системах автоматизации на пищевых предприятиях
• Обустройство трассы в распределительном щите с ограниченным пространством

Практические советы

• При монтаже проверьте, чтобы внутренняя часть угла была свободна от острых кромок - они могут повредить изоляцию кабелей
• Для длинных трасс используйте несколько углов pr16.0455 с прямыми участками - так проще контролировать натяжение кабелей
• Учитывайте посадочный размер 80 мм - он должен соответствовать суммарному сечению всех укладываемых кабелей
• При установке в сырых помещениях дополнительно смажьте стыки силиконовым герметиком
• Запаситесь сменными крышками - они легко теряются при частом обслуживании
