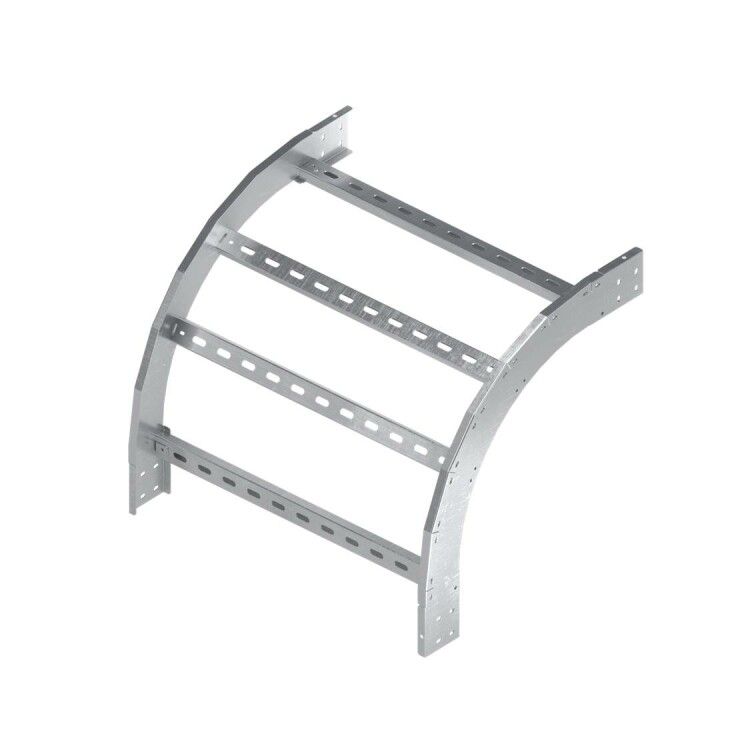

Угол вертикальный внешний 90 градусов, 80х200 R300 в комплекте с крепежными элементами и соединительными пластинами, необходимымидля монтажа - LO8320K ДКС

Угол вертикальный внешний 90 градусов, 80х200 R300 в комплекте с крепежными элементами и соединительными пластинами DKC — это элемент системы лестничных лотков DKC (ДКС), предназначенный для плавного перехода кабельной трассы вниз под углом 90°. Артикул lo8320k обеспечивает совместимость с профилями серии L5 Combitech и используется там, где требуется сохранить целостность проводки при изменении уровня.

Назначение и область применения

Этот угол применяется для изменения направления кабельной трассы в вертикальной плоскости — когда необходимо опустить лоток на уровень ниже. Подходит для систем, использующих лестничные лотки с высотой борта 80 мм и шириной основания 200 мм. Часто встречается в промышленных объектах, серверных помещениях, энергообъектах и на транспорте, где требуются надёжные и компактные решения для прокладки силовых и слаботочных сетей.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира — обеспечивает повышенную коррозионную стойкость и долгий срок службы даже в агрессивных средах.
• Угол поворота: 90° — точный вертикальный спуск без дополнительных фитингов.
• Размеры: высота 80 мм, ширина 200 мм — соответствует стандартным параметрам лотков серии L5 Combitech.
• Внутренний радиус: 300 мм — позволяет безопасно прокладывать кабели с жёсткими изгибами, исключает повреждение изоляции.
• Направление изгиба: вертикально ниспадающий — направлен на снижение трассы, а не на горизонтальный поворот.
• Тип профиля: открытый, перфорированный — удобен для вентиляции, контроля состояния кабелей и быстрого доступа при обслуживании.
• Цвет: серый — унифицирован с другими элементами серии DKC.

Совместимость и монтаж

Угол совместим только с лотками серии L5 Combitech от DKC (ДКС) и имеет стандартизованные точки крепления. Комплектация включает соединительные пластины и крепёж — всё необходимое для сборки без доп purchases. Монтаж выполняется путём выравнивания кромок лотка и фиксации через перфорацию с помощью болтов и гаек из комплекта. Убедитесь, что внутренний радиус 300 мм не препятствует прокладке кабелей с минимальным радиусом изгиба — особенно для многожильных и оптоволоконных линий.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и защите от коррозии для промышленных кабельных систем. Оцинкование по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает равномерное покрытие без пористости. Применение в зонах с повышенной влажностью или химической активностью возможно благодаря антикоррозийному слою.

Преимущества

• Готовый к установке комплект — не требует дополнительных деталей.
• Оцинковка по Сендзимиру — более долговечна, чем обычное цинкование.
• Перфорированный профиль — улучшает теплоотвод и упрощает проверку состояния кабелей.
• Чёткая геометрия — минимизирует риск перегибов и деформаций при монтаже.
• Совместимость с серией L5 Combitech — гарантирует герметичность и точность соединений.

Ограничения применения

• Не подходит для горизонтальных поворотов — только для вертикального спуска.
• Внутренний радиус 300 мм не позволяет использовать с кабелями, требующими меньшего радиуса изгиба (например, некоторые типы оптоволокна или гибких коаксиальных линий).
• Не рассчитан на нагрузки выше, чем предусмотрены для лотков L5 Combitech — не следует нагружать сверх нормы.
• Не является водонепроницаемым — не применять в условиях постоянного контакта с жидкостью без дополнительной защиты.

Примеры использования

• Подключение кабельных трасс от потолочного лотка к полу в серверной комнате.
• Спуск силовой трассы с этажа на этаж в промышленном корпусе.
• Обход оборудования на производстве, где необходимо изменить уровень расположения кабелей.
• Монтаж в распределительных щитах с многоуровневой организацией проводки.

Практические советы

• Перед монтажом проверьте соответствие размеров лотка: высота 80 мм и ширина 200 мм должны точно совпадать с вашей системой.
• При использовании в местах с вибрациями дополнительно затяните крепёж и проверьте плотность соединений после запуска системы.
• Не используйте этот угол как опору для веса кабелей — он служит только для изменения направления, а нагрузка должна распределяться по основному лотку.
• Если нужен более мягкий изгиб — выбирайте другие модели с большим радиусом; если требуется горизонтальный поворот — используйте горизонтальные углы DKC.
• Артикул lo8320k — единственный номер для этого изделия в каталоге DKC. Не заменяйте аналогами без проверки совместимости.
