Угол вертикальный внешний 90 градусов с крышкой Стандарт 100х100 | PR16.0544 Промрукав Строитель

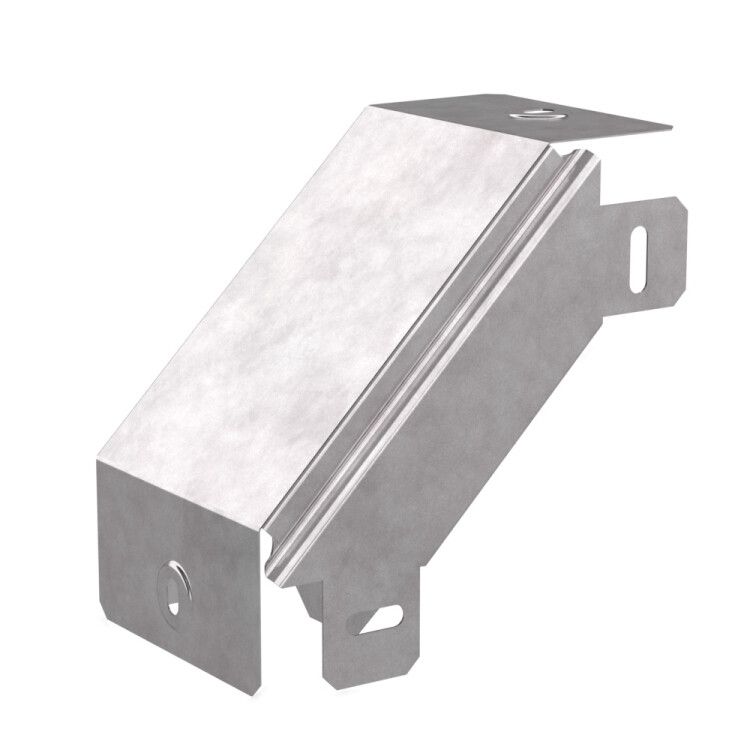

Угол вертикальный внешний 90 градусов с крышкой Стандарт 100х100 Промрукав - это прочный металлический переходник для изменения направления кабельной трассы на 90° вниз, предназначенный для установки в перфорированных и глухих лотках. Изделие выполнено из оцинкованной стали с повышенной устойчивостью к коррозии, имеет надежную крышку и рассчитано на работу в условиях промышленных объектов. Артикул pr16.0544 соответствует серии Standard от бренда Промрукав.

Назначение и область применения

Угол вертикальный внешний 90 градусов с крышкой Стандарт 100х100 Промрукав используется для организации вертикального спуска кабельных трасс между горизонтальными участками лотков. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в помещениях, под навесом и на открытых площадках. Применяется в системах кабельного хозяйства на заводах, в энергообъектах, транспортных терминалах, логистических комплексах и других промышленных зонах.

Технические характеристики

• Форма: внешний угол 90°, вертикально ниспадающий
• Габариты: высота 100 мм, ширина 100 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает плавный проход кабелей без повреждений изоляции
• Материал: сталь оцинкованная, толщиной 0,7 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное цинковое покрытие толщиной 10–22 мкм
• Крышка: есть, фиксируется на корпусе, защищает кабели от механических воздействий и попадания пыли/влаги
• Исполнение: без соединительных разъемов - монтируется напрямую к лоткам
• Усиленное исполнение: да - увеличенная жесткость стенок против деформаций
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при локальных тепловых нагрузках
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию при температурах от -80 C до +150 C

Совместимость и монтаж

Угол вертикальный внешний 90 градусов с крышкой Стандарт 100х100 Промрукав совместим с лотками того же размера - 100×100 мм, как перфорированными, так и глухими. Монтаж осуществляется путем прямого соединения с торцами лотков без использования дополнительных крепежей или разъемов. Для герметичности и защиты от влаги рекомендуется использовать уплотнители на стыках, если система работает во влажной среде. Крышка крепится на защелках - легко открывается для осмотра и обслуживания кабелей.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности для промышленных кабельных систем. Цинкование по методу Сендзимира обеспечивает долговечность в агрессивных средах. Климатическое исполнение УХЛ2 позволяет применять продукцию в соответствии с ГОСТ 15150. Нет требований к обязательному заземлению, однако при использовании в электроустановках рекомендуется обеспечить электрическую связь с основной системой заземления через лоток.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению и толщине стенки 0,7 мм
• Защита от коррозии благодаря цинкованию по методу Сендзимира - срок службы выше, чем у обычного оцинкования
• Надежная крышка предотвращает выпадение кабелей и снижает риск повреждения изоляции
• Широкий температурный диапазон (-80…+150 C) позволяет использовать в суровых климатических условиях
• Огнестойкость - безопасно применять рядом с источниками тепла и в местах возможного возгорания
• Серый цвет - не выделяется на фоне большинства промышленных лотков, эстетично сочетается с другими элементами системы

Ограничения применения

• Не предназначен для прокладки кабелей с наружным диаметром более 70 мм - внутренний радиус 75 мм ограничивает минимальный радиус изгиба кабеля
• Отсутствие соединительных разъемов требует точного совпадения габаритов лотков - не подходит для модульных систем с разными типоразмерами
• Не является водонепроницаемым решением - при постоянном контакте с водой требуется дополнительная герметизация стыков
• Не рекомендуется для использования в химически агрессивных средах (например, кислоты, щелочи) - цинк может подвергаться химической коррозии

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе металлургического предприятия
• Спуск кабелей от потолочного лотка к оборудованию на полу в распределительной подстанции
• Обустройство трассы для сигнализации и управления в логистическом складском комплексе
• Прокладка кабелей связи в подземных технологических каналах с доступом сверху

Практические советы

• При монтаже проверьте, чтобы внутренний радиус 75 мм соответствовал минимальному радиусу изгиба используемых кабелей - особенно важен для многожильных и оптоволоконных проводов
• Если угол устанавливается в сыром месте, заделайте стыки с лотком силиконовым герметиком, устойчивым к температурным колебаниям
• Для удобства обслуживания оставляйте свободный доступ к крышке - не закрывайте ее полностью отделочными материалами
• При необходимости замены или ремонта - крышка снимается без инструментов; не используйте силовые методы, чтобы не повредить защелки
• Убедитесь, что лотки, к которым крепится угол, имеют одинаковый шаг крепления - иначе возникнет перекос и потеря жесткости
