Угол вертикальный внутренний 45 градусов с крышкой Стандарт 100х80 | PR16.0534 Промрукав Строитель

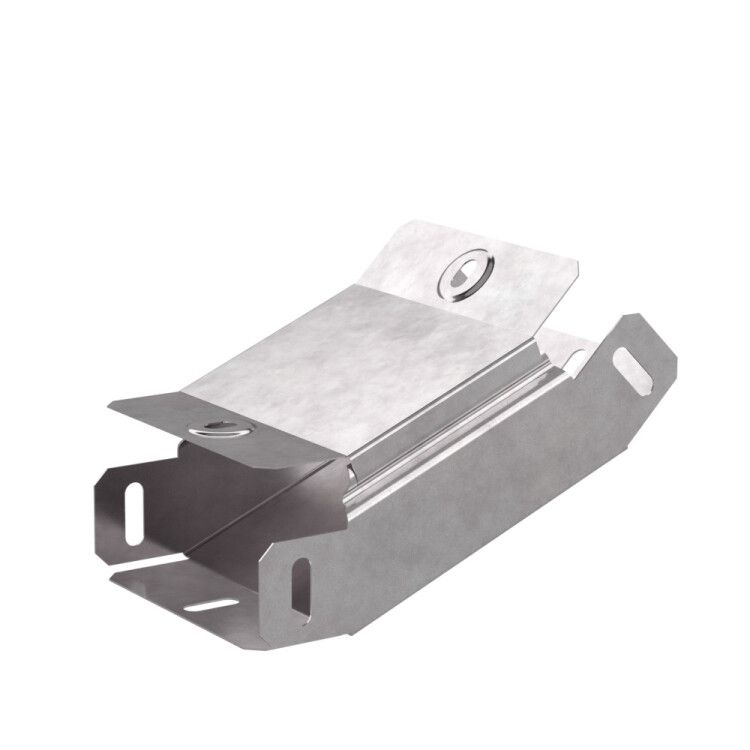

Угол вертикальный внутренний 45 градусов с крышкой Стандарт 100х80 Промрукав - элемент системы кабельных трасс для изменения направления проводки под углом 45°, совместим с лотками серии «Стандарт». Изготовлен из оцинкованной стали, имеет прочную конструкцию и защищенную крышку, что делает его надежным решением для промышленного монтажа.

Назначение и область применения

Этот угол используется для плавного перехода кабельных трасс между горизонтальными и вертикальными участками под углом 45°. Подходит для установки как с перфорированными, так и с глухими лотками серии «Стандарт». Применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в энергообъектах и других местах, где требуется организованная прокладка кабелей с возможностью последующего обслуживания.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол изгиба: 45°
• Габариты: ширина 100 мм, высота 80 мм
• Внутренний радиус: 75 мм - обеспечивает безопасный изгиб кабелей без повреждений
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина металла: 0,7 мм
• Покрытие: цинк толщиной 19–23 мкм - устойчиво к коррозии
• Наличие крышки: да - позволяет закрывать кабели и предотвращать попадание пыли и влаги
• Огнестойкость: есть - соответствует требованиям безопасности при повышенных температурах
• Цвет: серый
• Исполнение: без соединительных разъемов - требует фиксации болтами или заклепками
• Усиленное исполнение: да - увеличенная жесткость конструкции

Совместимость и монтаж

Угол вертикальный внутренний 45 градусов с крышкой Стандарт 100х80 Промрукав совместим исключительно с лотками серии «Стандарт». Для монтажа необходимо:

• Закрепить угол к лоткам с помощью самонарезающих винтов или заклепок (не входят в комплект)
• Убедиться, что внутренний радиус 75 мм соответствует минимальному допустимому радиусу изгиба используемых кабелей
• Установить крышку после прокладки кабелей - она фиксируется механически, без инструментов
• Не использовать с другими сериями лотков - несовместимость может привести к нарушению герметичности и прочности системы

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали с антикоррозийным покрытием по методу Сендзимира, обеспечивающим долговечность в агрессивных средах. Огнестойкость изделия соответствует нормам для промышленных систем кабельной прокладки. Материал не выделяет токсичных веществ при нагреве. Соответствует требованиям ГОСТ Р 50571 и СП 31-110-2003 для кабельных путей в зданиях и на производствах.

Преимущества

• Усиленная конструкция - выдерживает нагрузки от тяжелых кабелей и внешних воздействий
• Крышка в комплекте - снижает риск повреждения кабелей и упрощает обслуживание
• Оцинковка по Сендзимиру - более равномерное и плотное покрытие, чем при обычном горячем цинковании
• Нет острых кромок - безопаснее при работе рядом с кабелями
• Серый цвет - маскирует следы окисления и лучше сочетается с большинством промышленных систем

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от осадков - хотя оцинковка устойчива, открытые края не имеют герметизации
• Не подходит для частых демонтажей - фиксация болтами/заклепками не рассчитана на многократное вскрытие
• Не рекомендуется применять в условиях постоянного контакта с химически активными жидкостями - например, в химцехах без дополнительной обработки
• Требуется точное соответствие габаритов лотков - не работает с лотками другой серии или размера

Примеры использования

• Подъем кабельной трассы от пола к потолочному лотку в цехе с оборудованием
• Переход от горизонтального лотка к вертикальному каналу в распределительной комнате
• Обход препятствий (колонны, трубопроводы) в сложных технологических помещениях
• Монтаж в пищевой промышленности - благодаря огнестойкости и легкости очистки поверхности

Практические советы

• Проверьте перед монтажом, чтобы диаметр кабелей не превышал возможности внутреннего радиуса 75 мм - иначе возникнет риск повреждения изоляции
• При использовании в сырых помещениях дополнительно смажьте места крепления противокоррозийной смазкой
• Не затягивайте крепеж слишком сильно - тонкая сталь (0,7 мм) легко деформируется
• Если нужна быстрая сборка - выбирайте лотки с уже установленными крепежными отверстиями, совпадающими с этим углом
• Артикул pr16.0534 - сохраните его при заказе запчастей; этот угол часто заменяют при модернизации систем, поэтому важно знать точный номер
