Угол вертикальный внутренний 45 градусов с крышкой Стандарт 600х100 | PR16.0600 Промрукав Строитель

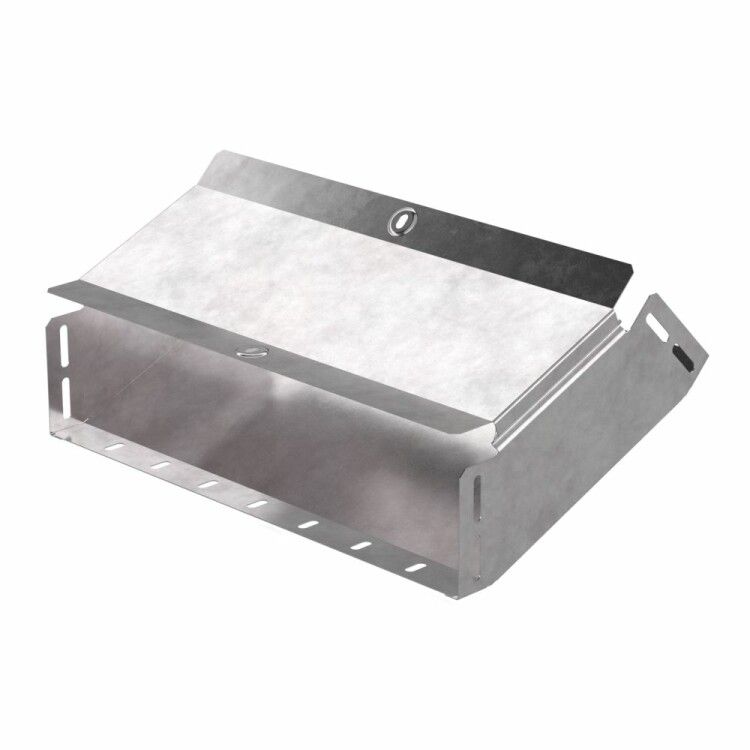

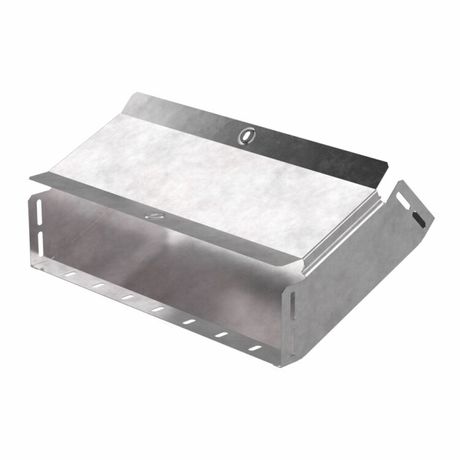

Угол вертикальный внутренний 45 градусов с крышкой 600х100 Стандарт Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для изменения направления кабельных путей под углом 45°. Бренд Промрукав выпускает этот продукт в сериях для открытых систем прокладки, обеспечивая надежную защиту проводов и кабелей в условиях широкого температурного диапазона. Артикул pr16.0600 соответствует требованиям ТУ 25.11.23-001-52715257-2019.

Назначение и область применения

Угол вертикальный внутренний 45 градусов с крышкой 600х100 Стандарт Промрукав используется для поворота кабельных трасс между горизонтальными и вертикальными участками. Подходит для установки с перфорированными и глухими лотками. Применяется в промышленных объектах: на заводах, в энергообъектах, на транспорте, где требуется защищенная и доступная прокладка силовых и слаботочных кабелей. Элемент рассчитан на открытую установку - внутри зданий, под навесом или в закрытых технологических каналах.

Технические характеристики

• Угол изгиба: 45° - позволяет плавно изменить направление трассы без острых перегибов кабелей
• Габариты: ширина 600 мм, высота 100 мм - совместим с крупногабаритными лотками
• Внутренний радиус: 75 мм - минимизирует механическое напряжение при прокладке жестких кабелей
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Толщина стенки: 0,8 мм - достаточна для жесткости при открытой установке
• Температурный диапазон: от -80C до +150C - работает в экстремальных условиях, включая холодильные камеры и печи
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при воздействии пламени
• Цвет: серый - единый цветовой ряд с другими элементами системы Промрукав
• Исполнение: без соединительных разъемов - требует фиксации болтами или сваркой
• Норматив: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Элемент совместим с лотками Промрукав шириной 600 мм и аналогичными моделями других производителей, имеющими те же габариты. Монтаж осуществляется открытым способом: угол крепится к основанию с помощью болтов или сварки. Крышка фиксируется на пазах - легко открывается для осмотра и обслуживания. Для сборки трассы рекомендуется использовать одинаковые типы крепежа и материалы, чтобы избежать электрохимической коррозии. Угол не имеет встроенных соединений - необходимо предусмотреть дополнительные крепления на опорах через каждые 1–1,5 метра.

Безопасность и стандарты

Изделие соответствует нормативному документу ТУ 25.11.23-001-52715257-2019. Обеспечивает класс защиты IP54 при установленной крышке. Огнестойкость подтверждает безопасность при возгораниях. Климатическое исполнение УХЛ2 допускает применение в помещениях с повышенной влажностью и под навесом. Цинкование по методу Сендзимира гарантирует долговечность даже при постоянном контакте с агрессивной средой.

Преимущества

• Защитное цинковое покрытие по методу Сендзимира - более прочное и равномерное, чем обычное гальваническое оцинкование
• Крышка с фиксацией - упрощает обслуживание и предотвращает попадание пыли и влаги
• Высокая термостойкость - выдерживает нагрев от оборудования и перегрузок
• Жесткая конструкция - не деформируется под весом кабелей и при вибрациях
• Совместимость с большими расстояниями - подходит для длинных трасс без дополнительных усиливающих элементов

Ограничения применения

• Не предназначен для скрытой прокладки в бетоне или подземных каналах - материал не защищен от химического воздействия почвы
• Не следует использовать в средах с постоянным контактом с кислотами, щелочами или морской водой - цинк будет разрушаться быстрее
• Отсутствие соединительных разъемов требует дополнительных работ по креплению - не подходит для быстрой сборки без инструментов
• При температурах ниже -80C возможна хрупкость стали - проверьте условия эксплуатации в cryogenic средах

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе металлургического производства
• Подъем кабелей питания к конвейерной ленте снизу вверх под навесом на складе
• Обвод кабельной трассы вокруг трубопровода в тепловой станции
• Формирование маршрута для сигнализационных кабелей в лаборатории с частыми температурными колебаниями

Практические советы

• При выборе убедитесь, что внутренний радиус 75 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно для многожильных и силовых
• Для длительной службы используйте антикоррозийные смазки на местах крепления болтов
• Проверяйте плотность прилегания крышки - она должна закрываться без усилия, но не болтаться
• При монтаже на вибрирующем оборудовании применяйте резиновые прокладки под крепления
• Запасайте запасные крышки - они часто теряются при обслуживании, а замена всего угла дороже
• Совмещайте этот угол с другими элементами серии Стандарт Промрукав - так проще соблюдать единый стиль и совместимость
