Угол вертикальный внутренний 90 градусов, 100х500 R300 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LH1350K ДКС

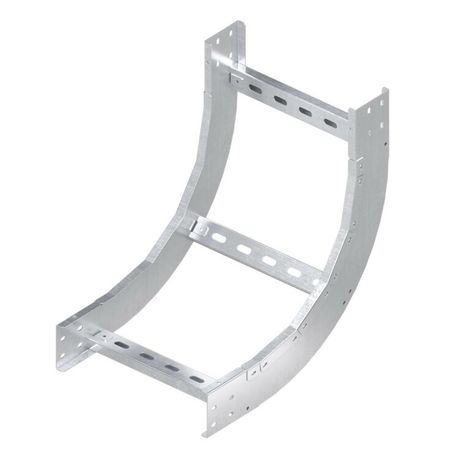

Угол вертикальный внутренний 90 градусов, 100х500 R300 в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент системы лестничных лотков DKC L5 Combitech, предназначенный для плавного перехода кабельной трассы с горизонтального участка на вертикальный вверх. Продукт совмещает прочность оцинкованной стали с точным радиусом изгиба, что обеспечивает безопасную прокладку кабелей без перегибов.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90° вверх, когда необходимо вывести провода из горизонтальной лотковой системы в вертикальную. Подходит для систем с высотой борта 100 мм и шириной основания 500 мм. Часто применяется в промышленных объектах, серверных помещениях, распределительных щитах и на производствах с плотной кабельной сетью - например, на конвейерах, станках, в цехах автоматизации.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость и долговечность даже в агрессивных средах.
• Угол поворота: 90° - точно соответствует требованиям для вертикального подъема трассы.
• Внутренний радиус: 300 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба, исключая механические повреждения жил.
• Размеры: ширина 500 мм, высота 100 мм - совместим с лотками стандарта DKC L5 Combitech.
• Направление изгиба: вертикально восходящий - ориентирован на движение кабеля вверх.
• Тип профиля: открытый, перфорированный - обеспечивает доступ к кабелям для обслуживания и вентиляцию.
• Цвет: серый - стандартный цвет оцинкованной стали, не требует покраски.

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов, 100х500 R300 в комплекте с крепежными элементами и соединительными пластинами DKC полностью совместим с лотками серии L5 Combitech. Монтаж выполняется с помощью входящих в комплект соединительных пластин и крепежа - болтов, гаек и шайб. Установка происходит путём фиксации к торцам горизонтальных и вертикальных лотков. Перед сборкой проверьте соответствие толщины стенок лотков и углов - все элементы должны иметь одинаковый профиль. Отсутствие зазора между деталями гарантирует равномерную нагрузку на кабели.

Преимущества

• Изделие уже содержит весь необходимый крепёж - не требуется докупать дополнительные элементы.
• Оцинкование по методу Сендзимира даёт более равномерное и прочное покрытие, чем обычное горячеоцинкованное - увеличивает срок службы в условиях влажности и химических воздействий.
• Перфорированный профиль позволяет легко контролировать состояние кабелей и выполнять ремонт без демонтажа всей трассы.
• Точное соблюдение радиуса 300 мм снижает риск повреждения изоляции кабелей при прокладке.

Ограничения применения

• Не предназначен для использования в качестве самостоятельного несущего элемента - только как часть полноценной лотковой системы.
• Не рекомендуется применять в условиях постоянного погружения в воду или агрессивных химических парах - хотя оцинковка защищает, она не заменяет специальные корпуса IP68/69K.
• Подходит только для лотков с высотой борта 100 мм и шириной 500 мм - несовместим с другими размерами или сериями без адаптеров.

Примеры использования

• Подъём кабелей от нижнего уровня распределительного щита к верхнему этажу через лестничный лоток.
• Переход трассы от горизонтального канала в технологическом помещении к вертикальному стояку над оборудованием.
• Обустройство кабельных маршрутов в серверных комнатах, где важно сохранить целостность кабелей при изменении плоскости прокладки.

Практические советы

• Перед установкой убедитесь, что внутренний радиус 300 мм достаточен для используемых кабелей - особенно для многожильных или с толстой изоляцией.
• При монтаже в местах с высокой вибрацией дополнительно затяните крепёж и проверьте герметичность стыков - перфорация не предполагает полной герметичности.
• Не используйте этот угол для прокладки силовых кабелей свыше 10 кА - он не рассчитан на тепловые нагрузки такого порядка.
• При необходимости удлинения трассы можно комбинировать несколько таких углов - но помните, что каждый поворот увеличивает сопротивление протяжке кабеля.
