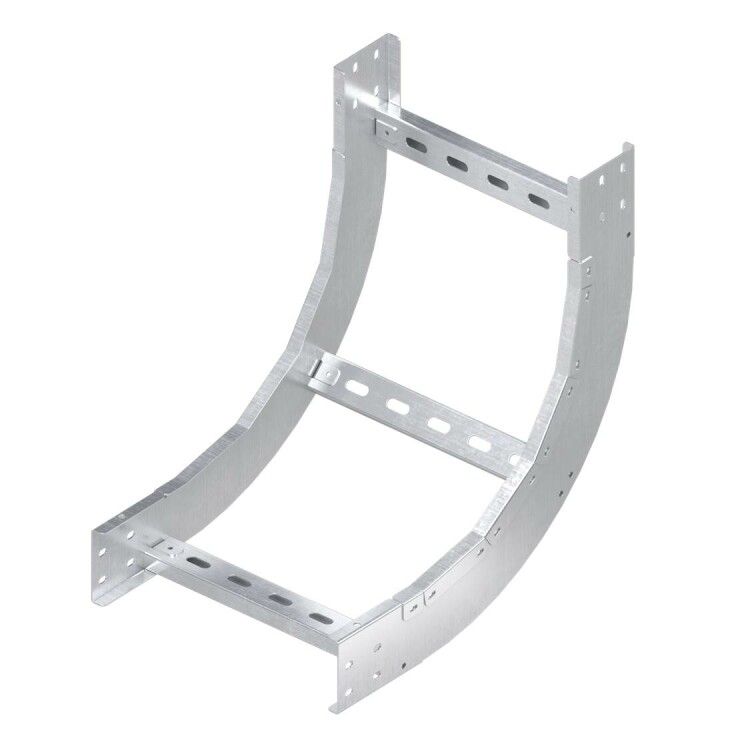

Угол вертикальный внутренний 90 градусов, 80х200 R300 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LH8320K ДКС

Угол вертикальный внутренний 90 градусов, 80х200 R300 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул lh8320k, предназначен для изменения направления кабельной трассы в вертикальной плоскости на 90° между горизонтальным и вертикальным участком лестничного лотка. Продукт из серии L5 Combitech обеспечивает надежное соединение и сохраняет целостность защиты кабелей.

Назначение и область применения

Изделие используется для формирования вертикального поворота в системах кабельной канализации на базе перфорированных лестничных лотков. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных помещениях, цехах, распределительных пунктах, серверных и других объектах с жесткими требованиями к организации трасс.

Основное применение - переход от горизонтального лотка шириной 200 мм и высотой борта 80 мм к вертикальному участку той же серии. Радиус изгиба 300 мм позволяет выполнять плавный поворот без перегибов кабелей.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол изгиба: 90°
• Высота борта: 80 мм
• Ширина основания: 200 мм
• Внутренний радиус поворота: 300 мм
• Материал: Сталь оцинкованная по методу Сендзимира
• Покрытие: Цинковое, равномерное, антикоррозийное
• Цвет: Серый
• Тип профиля: Открытый
• Тип ступени: Перфорированный
• Огнестойкость: Да (соответствует нормам пожарной безопасности для кабельных систем)
• Комплектация: Крепежные элементы и соединительные пластины в комплекте

Совместимость и монтаж

Угол совместим исключительно с лестничными лотками серии L5 Combitech от DKC, имеющими параметры 80×200 мм. Соединительные пластины обеспечивают плотную фиксацию без зазоров. Монтаж выполняется с помощью самонарезающих болтов, входящих в комплект.

Не требует сварки или специальных инструментов. Установка возможна как до, так и после прокладки кабелей - благодаря открытой форме профиля доступ к крепежу остается свободным.

Внимание: несовместим с лотками других серий, даже при совпадении габаритов - из-за различий в шаге перфорации и форме крепежных выступов.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости для кабельных систем. Оцинкованное покрытие по методу Сендзимира гарантирует долговечность в условиях повышенной влажности и агрессивной среды. Материал не содержит токсичных веществ и безопасен при эксплуатации в закрытых помещениях.

Преимущества

• Готовый комплект крепежа снижает время установки и исключает потерю деталей
• Оцинковка по методу Сендзимира обеспечивает более тонкий, однородный и прочный слой цинка по сравнению с обычным горячим цинкованием
• Перфорированный профиль позволяет легко фиксировать кабели хомутами или крепить дополнительные элементы
• Открытая форма профиля упрощает контроль за состоянием кабелей и последующую модификацию трассы
• Огнестойкость подтверждена - продукт можно использовать в местах с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначено для наружной установки без дополнительной защиты от осадков и прямого UV-воздействия
• Не рекомендуется для нагрузок выше допустимых для лотков серии L5 Combitech - максимальная масса кабелей должна соответствовать техническим условиям системы
• Запрещено использовать с лотками других производителей, даже при совпадении размеров - риск потери герметичности и механической устойчивости
• Не подходит для трасс с радиусом изгиба менее 300 мм - меньший радиус вызывает деформацию кабелей

Примеры использования

• Подключение горизонтальной трассы к шахте лифта или вертикальному стояку в офисном здании
• Переход от уровня пола к потолочному каналу в производственном цехе
• Формирование вертикального ответвления от главной кабельной магистрали к оборудованию на втором этаже
• Обустройство кабельных путей в серверных помещениях с многоуровневыми стойками

Практические советы

• Перед монтажом проверьте соответствие габаритов лотка: высота 80 мм и ширина 200 мм должны точно совпадать - даже +-2 мм могут нарушить посадку
• Используйте только крепеж из комплекта - он рассчитан на нагрузку и материал изделия
• При прокладке кабелей через угол следите, чтобы они не перегибались - минимальный радиус изгиба кабеля должен быть не меньше указанного в его паспорте
• При необходимости удлинения трассы используйте только оригинальные элементы серии L5 Combitech - смешивание с другими сериями нарушает системную целостность
• Проверяйте наличие всех компонентов перед началом работ - в комплекте должны быть две соединительные пластины и набор самонарезающих болтов
