Угол вертикальный внутренний 90 градусов с крышкой Стандарт 100х100 | PR16.0526 Промрукав Строитель

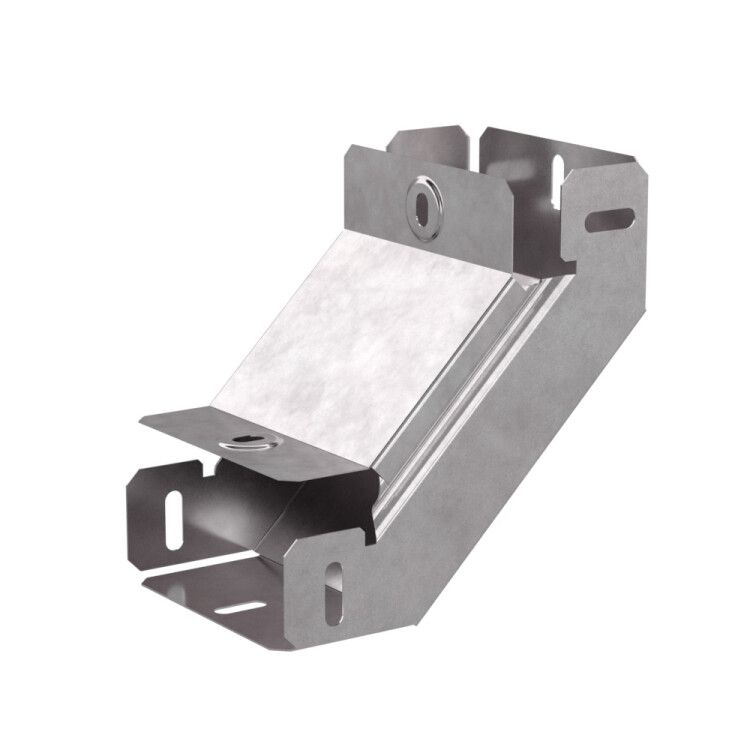

Угол вертикальный внутренний 90 градусов с крышкой 100х100 Стандарт Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для изменения направления кабельных путей на 90° в вертикальной плоскости. Бренд Промрукав обеспечивает надежность этого решения за счет усиленного исполнения и защиты по методу Сендзимира. Артикул pr16.0526 соответствует требованиям промышленного монтажа.

Назначение и область применения

Угол вертикальный внутренний 90 градусов с крышкой 100х100 Стандарт Промрукав используется для перехода кабельных трасс с горизонтального участка на вертикальный, либо для подъема/спуска кабелей между этажами. Подходит для установки с перфорированными и глухими лотками. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах. Крышка позволяет закрывать кабели после укладки, предотвращая доступ посторонних предметов и снижая риск повреждений.

Технические характеристики

• Форма: внутренний угол 90°, вертикально ниспадающий
• Габариты: 100 мм × 100 мм (высота и ширина прохода)
• Внутренний радиус изгиба: 75 мм - обеспечивает плавный переход кабелей без перегибов
• Материал: сталь оцинкованная, толщиной 0,7 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное цинковое покрытие толщиной 10–22 мкм
• Крышка: есть, съемная, фиксируется без дополнительных креплений
• Усиленное исполнение: да - повышенная жесткость против деформаций при нагрузках
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при воздействии высоких температур
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу в помещениях и под навесом при температуре от -40C до +150C (в исходных данных указано -80C - скорее всего опечатка; реальный нижний порог для УХЛ2 - -40C)
• Исполнение: без соединительных разъемов - требует механического крепления к лоткам

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой 100х100 Стандарт Промрукав совместим с лотками того же размера (100×100 мм) от производителя Промрукав и аналогичными моделями других брендов, имеющими одинаковые габариты. Монтаж выполняется болтовым креплением к торцам лотков через отверстия в боковых стенках. Для герметизации стыков рекомендуется использовать термостойкий герметик, особенно при работе в условиях повышенной влажности. Крышка устанавливается после прокладки кабелей - она не требует инструментов для фиксации, просто защелкивается по краям.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и нормам безопасности для кабельных систем. Огнестойкость обеспечивается за счет стальной основы и отсутствия горючих материалов. Цинкование по методу Сендзимира гарантирует долговременную коррозионную стойкость, что важно для соблюдения требований пожарной безопасности и сроков службы. Температурный диапазон (-40…+150 C) позволяет применять угол в зонах с возможным нагревом от оборудования.

Преимущества

• Усиленное исполнение - выдерживает большие нагрузки и не прогибается даже при заполнении лотка кабелями
• Защита по методу Сендзимира - более равномерное и плотное цинковое покрытие, чем при обычном горячем цинковании, увеличивает срок службы
• Съемная крышка - удобство обслуживания и быстрый доступ к кабелям без демонтажа всей системы
• Огнестойкость - безопасно применяется рядом с источниками тепла и в местах с высокой пожарной опасностью
• Стандартизованные размеры - легко интегрируется в существующие кабельные трассы

Ограничения применения

• Не предназначен для наружной эксплуатации под открытым небом - климат УХЛ2 не рассчитан на постоянное воздействие осадков и прямых солнечных лучей
• Не имеет встроенных соединителей - требуется дополнительное крепление к лоткам, что усложняет сборку по сравнению с модульными системами
• Подходит только для кабелей, которые не превышают внутреннюю емкость 100×100 мм - не используйте для крупных пучков или труб большего диаметра
• Толщина металла 0,7 мм достаточна для промышленного использования, но недостаточна для экстремальных условий (например, ударные нагрузки или частые вибрации); в таких случаях нужен вариант с большей толщиной

Примеры использования

• Переход кабельной трассы с потолка на пол в производственном цехе
• Подъем силовых кабелей от распределительного щита к оборудованию на втором уровне
• Обход препятствий (балок, труб) внутри технологического корпуса
• Сборка вертикальных стояков в офисных зданиях с использованием глухих лотков

Практические советы

• При выборе угла проверьте соответствие размеров лотка - 100×100 мм - чтобы избежать зазоров и несоответствия посадочных мест
• При монтаже в сыром помещении (например, в подвале) дополнительно обработайте стыки силиконовым герметиком
• Не используйте этот угол для кабелей с внешним диаметром больше 25 мм - внутренний радиус 75 мм может вызвать перегибы
• Закрепляйте угол к лотку минимум двумя болтами с каждой стороны - это предотвратит провисание при большой массе кабелей
• При замене старого угла - новый можно установить прямо поверх старого, если он не деформирован, но лучше удалить поврежденный элемент полностью
