Угол вертикальный внутренний 90 градусов с крышкой Стандарт 150х50 | PR16.0527 Промрукав Строитель

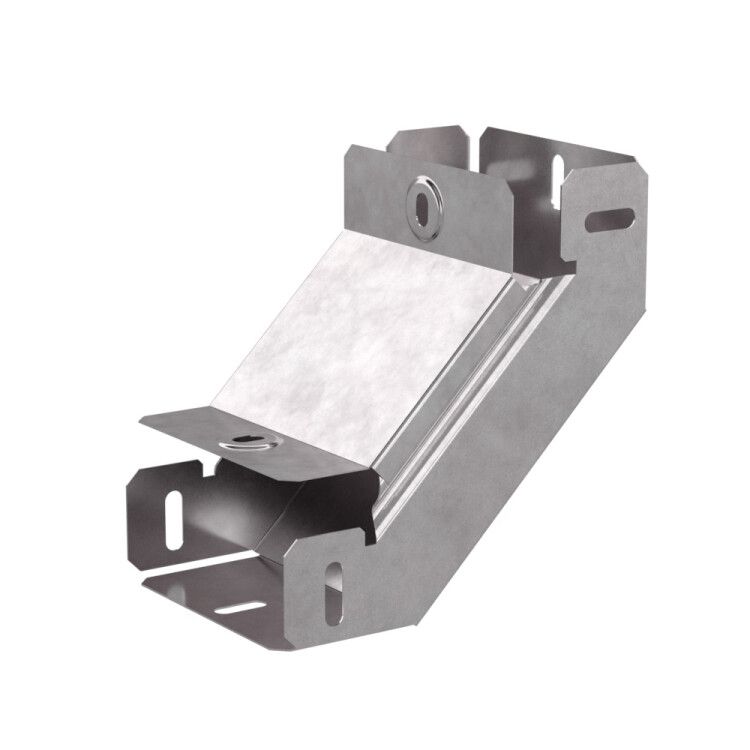

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 150х50 Промрукав - это элемент системы кабельных трасс, предназначенный для изменения направления кабельного пути на 90° вверх, совместимый с лотками серии «Стандарт». Бренд Промрукав обеспечивает надежность и соответствие промышленным требованиям, артикул pr16.0527 соответствует серийному производству.

Назначение и область применения

Этот угол используется для вертикального перехода кабельных трасс - например, когда необходимо поднять провода с горизонтального лотка на этаж выше или через перекрытие. Подходит для глухих и перфорированных лотков серии «Стандарт». Применяется в промышленных объектах: на заводах, в распределительных пунктах, на конвейерах, в энергообъектах и других местах, где требуется защищенная и жесткая трассировка кабелей.

Технические характеристики

• Форма: вертикальный внутренний угол 90°
• Габариты: ширина 150 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм - обеспечивает прочность при минимальном весе
• Покрытие: цинк толщиной 19–23 мкм - устойчиво к коррозии даже во влажной среде
• Крышка: есть, фиксируется на корпусе - защищает кабели от внешнего воздействия и пыли
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Цвет: серый
• Исполнение: без соединительных разъемов - требует крепления к лоткам болтами или заклепками
• Усиленное исполнение: да - повышенная жесткость конструкции для нагрузок и вибраций

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 150х50 Промрукав совместим исключительно с лотками серии «Стандарт» того же производителя. Для установки:

• Закрепите угол к горизонтальному и вертикальному лоткам с помощью самонарезающих болтов или заклепок (не входят в комплект)
• Убедитесь, что внутренние размеры лотка точно соответствуют 150×50 мм - иначе возможен зазор или перегрузка
• Крышку устанавливайте после прокладки кабелей; она фиксируется механически, без инструментов
• Не используйте с другими сериями (например, «Профи» или «Легкий») - различаются габариты и система крепления

Безопасность и стандарты

Изделие изготовлено из огнестойкого материала и соответствует требованиям к системам кабельных трасс в промышленных помещениях. Цинкование по методу Сендзимира гарантирует долговечность в условиях повышенной влажности и химической агрессивности. Соответствует ГОСТ Р 50571 и рекомендациям МЭК 61439 для электромонтажных систем.

Преимущества

• Усиленная конструкция выдерживает механические нагрузки и вибрации оборудования
• Оцинкованное покрытие предотвращает ржавчину - срок службы более 15 лет в помещении
• Крышка снижает риск попадания пыли, воды и сторонних предметов на кабели
• Четкие габариты обеспечивают точную сборку без доработок
• Подходит для монтажа в труднодоступных местах благодаря компактной форме

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP, не рассчитан на прямые осадки
• Не применяется с лотками других серий - отличается по размерам и типу крепления
• Не допускается использование в качестве несущего элемента - только как часть трассы
• Не подходит для кабелей с большим наружным диаметром - внутренний радиус 75 мм ограничивает максимальный размер изгибаемых кабелей

Примеры использования

• Переход кабельной трассы с уровня пола на уровень потолка в цехе с конвейерными линиями
• Обход колонны или трубопровода внутри распределительного щита
• Подъем силовых кабелей от нижней части серверной комнаты к верхнему уровню шкафов
• Сборка сложной трассы с несколькими поворотами в автоматизированной линии производства

Практические советы

• Перед монтажом проверьте, чтобы кабели в лотках имели достаточное свободное пространство - заполнение не должно превышать 40% объема канала
• При использовании в пыльных помещениях регулярно проверяйте герметичность крышки - она не является полностью герметичной
• Для удобства сборки используйте одинаковые крепежные элементы по всей трассе - так проще обслуживать систему
• Если нужен больший радиус изгиба - выбирайте углы с увеличенным радиусом, а не пытайтесь переходить через этот угол с крупными кабелями
• Артикул pr16.0527 всегда указывает именно на эту модель - сверьте его при заказе, чтобы не перепутать с аналогами
