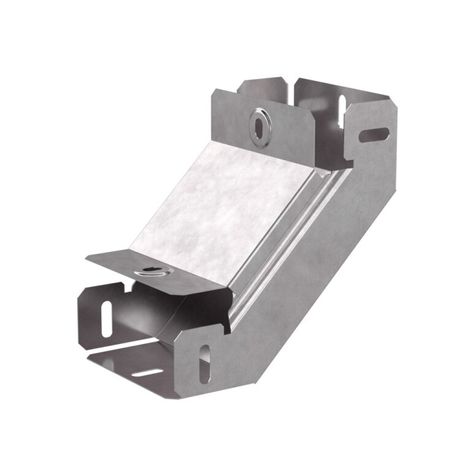

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 150х80 | PR16.0528 Промрукав Строитель

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 150х80 от ПРОМРУКАВ (артикул pr16.0528) - это прочный металлический элемент для изменения направления кабельной трассы на 90°, предназначенный для установки в перфорированных и глухих лотках внутри зданий или под навесом.

Назначение и область применения

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 150х80 используется для поворота кабельных трасс вверх или вниз под углом 90°. Применяется в системах кабельного лоткового оборудования - как с перфорацией, так и без неё. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в помещениях, на технологических площадках, в шахтах, под навесом. Крышка обеспечивает закрытую форму канала, защищая кабели от механических воздействий и попадания пыли.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол изгиба: 90°
• Габариты: Ширина 150 мм, Высота 80 мм
• Внутренний радиус: 75 мм - позволяет безопасно прокладывать кабели без перегибов
• Материал: Оцинкованная сталь (покрытие по методу Сендзимира)
• Толщина стенки: 0,7 мм - усиленное исполнение для повышенной жесткости
• Покрытие: Цинковое, толщиной 10–22 мкм - защищает от коррозии
• Цвет: Серый
• Наличие крышки: Да - съёмная, фиксируется без дополнительных креплений
• Исполнение: Без соединительных разъёмов - монтируется встык с другими элементами лотка
• Огнестойкость: Да - материал не поддерживает горение
• Климатическое исполнение: УХЛ2 - работает при температурах от –40C до +150C

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 150х80 совместим с лотками того же типа и размера - шириной 150 мм и высотой 80 мм. Монтаж выполняется путём плотного стыкования с прямыми участками лотка. Крышка надевается сверху после укладки кабелей и фиксируется за счёт формы профиля - дополнительные крепежи не требуются. Для герметичности стыков рекомендуется использовать термостойкие уплотнители, если требуется защита от влаги.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем. Огнестойкость обеспечивается за счёт стального основания и отсутствия горючих материалов. Покрытие по методу Сендзимира гарантирует долговечную коррозионную стойкость. Температурный диапазон работы - от –40C до +150C - делает его пригодным для условий, близких к промышленным.

Преимущества

• Усиленная конструкция (толщина 0,7 мм) выдерживает нагрузки от тяжёлых кабельных bundles
• Оцинкованное покрытие предотвращает ржавчину даже при длительном использовании в условиях повышенной влажности
• Съёмная крышка упрощает обслуживание и последующую модификацию трассы
• Отсутствие соединительных разъёмов снижает риск возникновения точек отказа
• Подходит для систем, где важна пожаробезопасность

Ограничения применения

• Не предназначен для открытого монтажа под дождём или в условиях постоянного контакта с водой - IP-класс защиты не указан, поэтому внешняя среда должна быть контролируемой
• Не подходит для установки в местах с частыми вибрациями без дополнительной фиксации
• Радиус изгиба 75 мм ограничивает использование с кабелями минимального допустимого радиуса изгиба менее этого значения
• Не рассчитан на применение в агрессивных химических средах - например, в кислотных или щелочных производствах

Примеры использования

• Переход кабельной трассы с горизонтального лотка на вертикальный в распределительном щите
• Подъём кабелей от пола к потолочному уровню в серверной комнате
• Обход препятствий (колонн, труб) в промышленных цехах
• Формирование вертикального стояка в многоквартирном доме для группового ввода

Практические советы

• При заказе проверьте соответствие ширины (150 мм) и высоты (80 мм) других элементов вашей системы - несовпадение исключит совместимость
• Для удобства сборки используйте плоскогубцы для легкого заправления крышки - она плотно сидит, но легко снимается
• Если трасса будет проходить через зоны с возможными механическими ударами, дополнительно закрепите угол к стене или опоре анкерами
• При работе в холодных условиях (ниже –20C) избегайте резких ударов по корпусу - оцинкованная сталь становится более хрупкой
• Этот угол - часть серии “Стандарт” от ПРОМРУКАВ; для более тяжёлых условий рассмотрите модели с увеличенной толщиной стенки
