Угол вертикальный внутренний 90 градусов с крышкой Стандарт 200х100 | PR16.0446 Промрукав Строитель

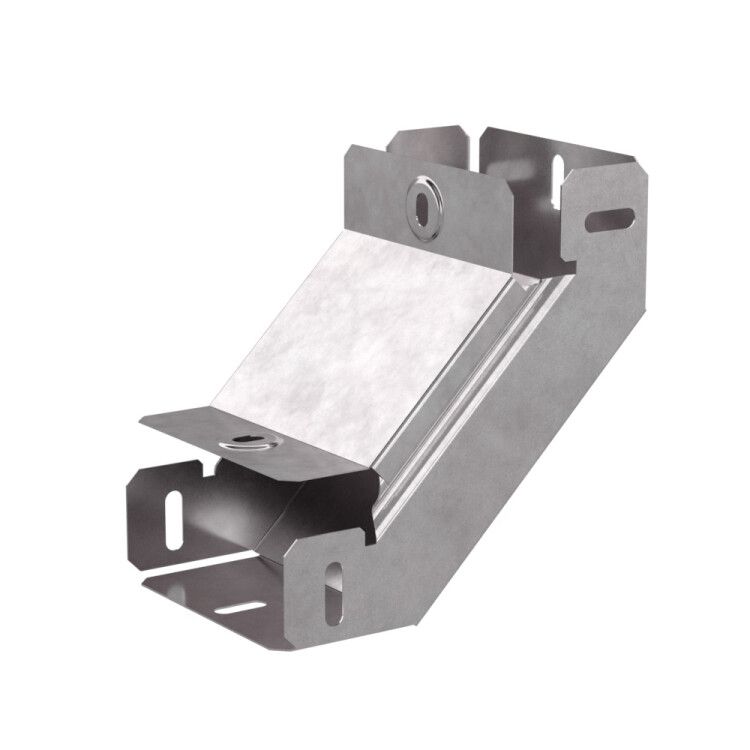

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 200х100 Промрукав - это прочный металлический элемент для изменения направления кабельной трассы на 90°, предназначенный для установки в перфорированных и глухих лотках. Благодаря оцинкованной стали и усиленному исполнению, этот угол выдерживает механические нагрузки и работает в условиях повышенной влажности. Артикул pr16.0446 соответствует серии Стандарт от бренда Промрукав.

Назначение и область применения

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 200х100 Промрукав используется для поворота кабельных трасс вверх под прямым углом. Подходит для монтажа в системах с перфорированными и глухими лотками - например, в промышленных щитовых, на заводах, в распределительных пунктах и на объектах с высокой плотностью кабелей. Элемент обеспечивает герметичное закрытие трассы за счет встроенной крышки, предотвращая попадание пыли, влаги и сторонних предметов.

Технические характеристики

• Форма: вертикальный внутренний угол 90°
• Габариты: ширина 200 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели без перегибов
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 0,8 мм - обеспечивает жесткость и долговечность
• Покрытие: цинковое, толщиной 10–22 мкм - защищает от коррозии
• Крышка: есть, с фиксацией - легко открывается для обслуживания
• Исполнение: без соединительного разъема - требует крепления к лоткам болтами или сваркой
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при нагреве
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от –80 C до +150 C

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 200х100 Промрукав совместим с лотками того же типа и размера - 200×100 мм. Монтируется путём приваривания или крепления саморезами/болтами к торцам лотков. Отсутствие соединительного разъема требует точного подбора места установки и подготовки поверхности. Для надежного соединения рекомендуется использовать плоские шайбы и антивибрационные прокладки. Крышка фиксируется на защелках - её можно снимать без инструментов для осмотра кабелей.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не распространяет горение. Цинковое покрытие по методу Сендзимира гарантирует соответствие ГОСТ 14918 и ISO 1461. Климатическое исполнение УХЛ2 подтверждает возможность эксплуатации в помещениях и под навесом, включая зоны с колебаниями температуры и влажности. Соответствует нормам безопасности для электромонтажных систем в соответствии с ПУЭ.

Преимущества

• Усиленное исполнение - увеличенная жесткость против деформации при нагрузке
• Оцинкованная сталь - длительная защита от ржавчины даже при частых перепадах влажности
• Встроенная крышка - исключает необходимость в дополнительных элементах защиты
• Высокий рабочий температурный диапазон - подходит для экстремальных условий
• Серый цвет - маскирует следы окисления и пыли, не требует покраски

Ограничения применения

• Не предназначен для наружной установки под открытым небом - не имеет IP-защиты
• Не подходит для кабелей с минимальным радиусом изгиба менее 75 мм - возможен перегиб
• Отсутствие соединительного разъема требует дополнительных работ по креплению - нельзя просто “вставить” в лоток
• Не рассчитан на постоянную вибрацию выше среднего уровня - требуется демпфирование

Примеры использования

• Подъем кабельной трассы от пола к потолку в серверной комнате
• Переход между этажами через технологический канал в промышленном цехе
• Закрытый поворот в распределительном щите с большим числом силовых кабелей
• Обход препятствий (балок, труб) в системе кабельных лотков на элеваторе

Практические советы

• Проверьте посадочные размеры лотка - ширина 200 мм и высота 100 мм должны точно совпадать
• При сварке используйте временные фиксаторы - чтобы не смещать угол во время монтажа
• Для удобства обслуживания оставляйте доступ к крышке - не задвигайте угол вплотную к стене
• Если система будет подвергаться воздействию химических веществ - проверьте совместимость цинка с агрессивными средами
• Артикул pr16.0446 - единственный в линейке Стандарт с такими габаритами; другие модели имеют другой радиус или ширину
