Угол вертикальный внутренний 90 градусов с крышкой Стандарт 400х50 | PR16.0601 Промрукав Строитель

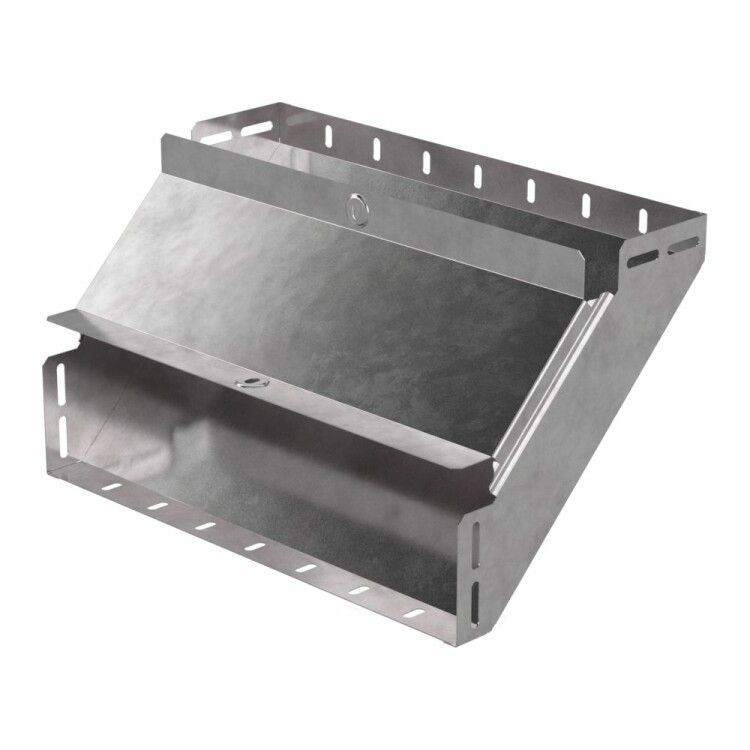

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 400х50 Промрукав - элемент системы кабельных лотков Промрукав, предназначенный для изменения направления трассы на 90° в вертикальной плоскости. Изготовлен из оцинкованной стали, совместим с лотками серии «Стандарт», обеспечивает защищённую прокладку кабелей при открытой установке.

Назначение и область применения

Элемент используется для перехода кабельной трассы с горизонтального участка на вертикальный - например, при выводе проводов с этажа на этаж, подъёме к оборудованию или проходе через перекрытия. Подходит для глухих и перфорированных лотков серии «Стандарт». Применяется в промышленных объектах: цехах, энергообъектах, автоматизированных линиях, где требуется надёжная и доступная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Форма: вертикальный внутренний угол 90°
• Габариты: ширина 400 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинк толщиной 19–23 мкм - устойчиво к коррозии
• Цвет: серый
• Температурный диапазон: от –80 C до +150 C
• Наличие крышки: да - закрывается полностью, предотвращает попадание пыли и влаги
• Огнестойкость: соответствует требованиям - не распространяет горение
• Исполнение: без соединительного разъёма - монтируется встык с другими элементами
• Поддержка длинных трасс: да - совместим с системами для больших расстояний
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 400х50 Промрукав совместим исключительно с лотками серии «Стандарт» того же производителя. Монтаж открытый - фиксируется болтами или саморезами к опорной поверхности. Крышка крепится на защёлках - её можно легко снять для осмотра или замены кабелей. Соединение с другими элементами осуществляется встык - зазоры между деталями должны быть минимальными, чтобы сохранить целостность защиты. Для герметичности рекомендуется использовать уплотнители, если среда агрессивная.

Безопасность и стандарты

Изделие соответствует нормативному документу ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость - не поддерживает горение и не выделяет токсичных веществ при нагреве. Цинковое покрытие по методу Сендзимира повышает долговечность в условиях повышенной влажности и химической активности. Температурный диапазон от –80 C до +150 C позволяет применять в холодильных камерах и рядом с нагревательными устройствами.

Преимущества

• Защита кабелей от механических воздействий и окружающей среды благодаря цельной крышке
• Высокая коррозионная стойкость - срок службы увеличен за счёт качественного цинкования
• Легкий монтаж - не требует сварки, крепление выполняется обычными инструментами
• Совместимость с широким спектром лотков серии «Стандарт» - возможность сборки любых конфигураций
• Не требует специальных условий хранения - устойчив к температурным колебаниям

Ограничения применения

• Не предназначен для скрытой установки внутри стен или полов - только открытая прокладка
• Не совместим с лотками других серий (например, «Профи» или «Ультра») - отличаются по габаритам и крепёжу
• Не имеет встроенных соединителей - требует точного выравнивания при стыковке с другими элементами
• При температурах выше +150 C возможна деформация металла - не применяйте в зонах прямого контакта с печами или паровыми трубопроводами

Примеры использования

• Переход кабелей от технологического оборудования на полу к щитовой на стене
• Подъём трассы от нижнего уровня цеха к верхнему обслуживаемому уровню
• Обход препятствий (колонны, балки) в производственных помещениях
• Прокладка кабелей в логистических комплексах, где нужна быстрая модификация маршрутов

Практические советы

• Проверьте внутренний радиус 75 мм перед выбором кабелей - крупные многожильные провода с жёсткой изоляцией могут не поместиться
• При монтаже используйте одинаковые типы крепёжа по всей трассе - так снижается риск вибрационного износа
• Если система работает в агрессивной среде (цех с химическими испарениями), дополнительно смажьте места стыков антикоррозийной paste
• Не затягивайте крепёж слишком сильно - тонкая сталь (0,8 мм) может деформироваться
• Для удобства обслуживания оставляйте свободный доступ к крышке - она должна открываться без демонтажа всего участка
