Угол вертикальный внутренний 90 градусов с крышкой Стандарт 500х50 | PR16.0604 Промрукав Строитель

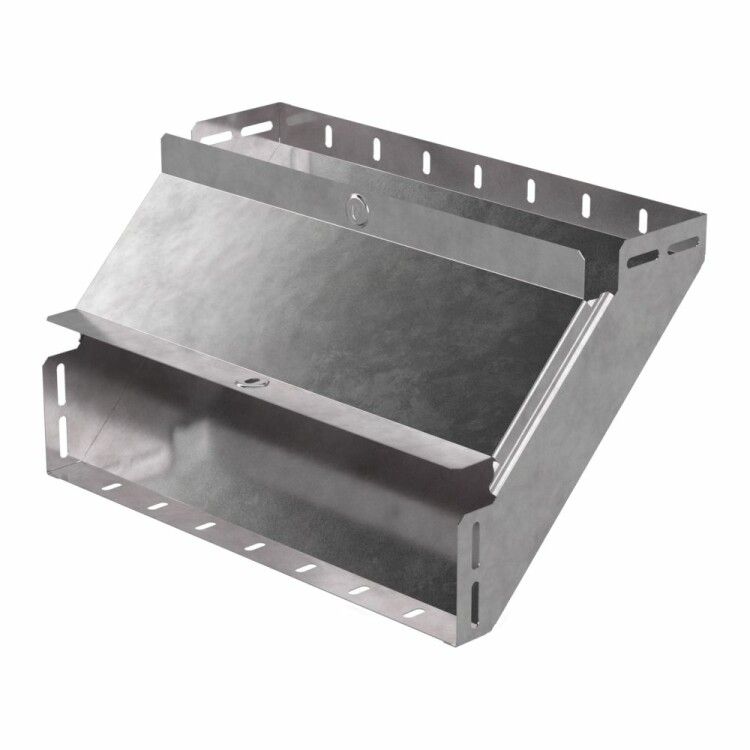

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 500х50 Промрукав - элемент системы кабельных лотков Промрукав, предназначенный для изменения направления трассы на 90° в вертикальной плоскости. Изготовлен из оцинкованной стали, совместим с лотками серии «Стандарт», обеспечивает защищенную и надежную прокладку кабелей при открытой установке.

Назначение и область применения

Элемент используется для вертикального поворота кабельной трассы - например, при переходе с горизонтального участка на вертикальный, либо при выводе кабелей вверх/вниз. Подходит для глухих и перфорированных лотков серии «Стандарт». Применяется в промышленных объектах: на заводах, в энергообъектах, в системах автоматизации, где требуется открытая прокладка кабелей с возможностью последующего обслуживания.

Технические характеристики

• Форма: Вертикальный внутренний угол 90°
• Габариты: ширина 500 мм, высота 50 мм
• Внутренний радиус: 75 мм - позволяет безопасно прокладывать кабели без перегиба
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинк 19–23 мкм - устойчиво к коррозии
• Цвет: серый
• Температурный диапазон: от –80 C до +150 C
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение: без соединительных разъемов - монтируется непосредственно к лоткам
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 500х50 Промрукав совместим исключительно с лотками серии «Стандарт» того же производителя. Монтаж осуществляется открытым способом: фиксируется болтами или заклепками к торцам горизонтальных и вертикальных лотков. Крышка прикрепляется после укладки кабелей - она защищает от пыли, механических воздействий и случайного доступа. Для герметичности стыков рекомендуется использовать уплотнители, если среда требует защиты от влаги.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость - не распространяет горение и сохраняет целостность при температурах до +150 C. Цинковое покрытие по методу Сендзимира гарантирует долгую защиту от коррозии даже в агрессивных условиях. Нет хрупких элементов - материал выдерживает ударные нагрузки при монтаже и эксплуатации.

Преимущества

• Крышка в комплекте - снижает время сборки и исключает необходимость докупать отдельные элементы
• Оцинкование по методу Сендзимира - более равномерное и прочное покрытие, чем обычное горячеоцинкованное
• Подходит для широкого диапазона температур - работает в холодильных камерах и рядом с нагревательными устройствами
• Не требует сварки - монтаж выполняется механическим способом, что ускоряет работу и снижает риск повреждения кабелей
• Совместим с лотками всех типов серии «Стандарт» - перфорированными, глухими, с различным шагом отверстий

Ограничения применения

• Не предназначен для скрытой прокладки - только для открытых систем
• Не имеет собственных соединительных разъемов - требует жесткой фиксации к основному лотку
• Не рассчитан на использование в качестве несущего элемента - не выдерживает вес оборудования, только кабелей
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или морской водой - цинк может разрушаться
• Внутренний радиус 75 мм ограничивает минимальный допустимый радиус изгиба кабеля - проверьте соответствие ГОСТ 31996

Примеры использования

• Переход кабельной трассы с потолка на пол в цеху с конвейерной линией
• Вывод силовых кабелей от распределительного щита к оборудованию на этаж выше
• Обустройство вертикального канала в серверной комнате для кабелей связи
• Прокладка кабелей в зоне с частыми мойками - благодаря оцинковке и крышке

Практические советы

• При монтаже убедитесь, что внутренний радиус 75 мм соответствует минимальному радиусу изгиба используемых кабелей - особенно многожильных и с оплеткой
• Закрывайте крышку сразу после укладки кабелей - предотвращает попадание металлической стружки, пыли и влаги
• Для длинных трасс используйте углы серии «Стандарт» только в сочетании с другими элементами этой же серии - не смешивайте с аналогами других брендов
• Проверьте посадочные размеры лотков перед заказом - ширина 500 мм должна точно совпадать с шириной вашего лотка
• При работе в условиях повышенной влажности дополнительно обработайте места крепления антикоррозийной смазкой
