Угол вертикальный внутренний 90 градусов с крышкой Стандарт 600х100 | PR16.0609 Промрукав Строитель

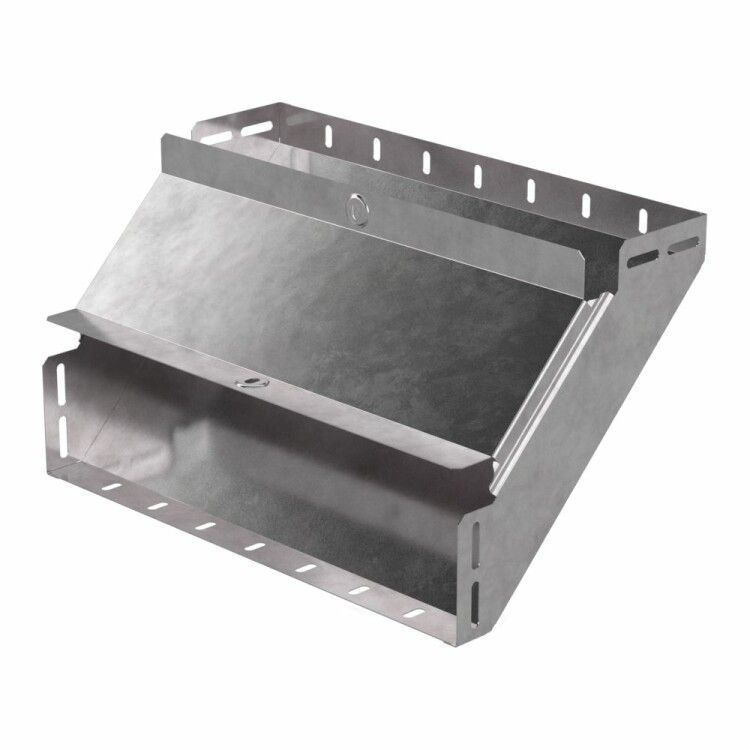

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 600х100 от бренда ПРОМРУКАВ (артикул pr16.0609) - металлический элемент для изменения направления кабельной трассы на 90°, предназначенный для открытой установки в помещениях и под навесом. Изготовлен из оцинкованной стали с высокой устойчивостью к коррозии и широким температурным диапазоном.

Назначение и область применения

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 600х100 используется для поворота кабельных трасс между горизонтальными участками лотков - как перфорированных, так и глухих. Применяется в системах прокладки кабелей на объектах с открытым монтажом: промышленных цехах, энергообъектах, транспортных терминалах, автоматизированных линиях. Подходит для условий внутри зданий и под навесом. Крышка обеспечивает защиту кабелей от механических воздействий и попадания пыли.

Технические характеристики

• Форма: внутренний угол 90°
• Габариты: ширина 600 мм, высота 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 75 мм
• Покрытие: цинк толщиной 10–22 мкм, равномерное и адгезионно прочное
• Цвет: серый
• Температура эксплуатации: от –80 C до +150 C
• Огнестойкость: да
• Исполнение: без соединительных разъемов
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Климатическое исполнение: УХЛ2 (для умеренного и холодного климата, в закрытых и частично защищённых помещениях)

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 600х100 совместим с лотками того же типа и размера - с шириной 600 мм и соответствующей высотой. Монтаж осуществляется открытым способом: фиксируется саморезами или болтами к опорной поверхности. Крышка крепится на защёлках или винтах - легко открывается для обслуживания кабелей. Для сборки длинных трасс рекомендуется использовать несколько углов подряд, особенно при необходимости преодолеть значительную высоту - предусмотрена возможность последовательного соединения.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость, не распространяет пламя и сохраняет целостность при повышенных температурах. Цинкование по методу Сендзимира гарантирует долговременную защиту от коррозии даже при перепадах температур и влажности. Климатическое исполнение УХЛ2 позволяет применять продукцию в условиях, где возможны конденсация влаги и колебания температуры.

Преимущества

• Высокая стойкость к коррозии благодаря цинкованию до формования - защита сохраняется даже на кромках и местах реза
• Широкий рабочий температурный диапазон - подходит для холодных складов и жарких цехов
• Огнестойкость снижает риск возгорания кабельных трасс
• Крышка в комплекте - исключает необходимость докупать дополнительные элементы
• Жесткая конструкция из стали 0,8 мм - выдерживает нагрузки от кабелей и случайных ударов

Ограничения применения

Не предназначен для погружения в воду или постоянного контакта с агрессивными химическими средами - хотя цинкование надёжное, оно не заменяет нержавеющую сталь в агрессивных условиях. Не применяется в качестве несущего элемента для тяжёлых трубопроводов или оборудования. Недопустимо использование в условиях постоянного воздействия солевых растворов (например, поблизости от морских портов). Также не следует использовать в системах с закрытым монтажом - конструкция рассчитана именно на открытую установку.

Примеры использования

• Переход кабельной трассы с горизонтального лотка на вертикальный столб в цехе металлургического завода
• Подъём кабелей от пола к потолку в распределительном щите с открытым монтажом
• Обход препятствий (балок, труб) в логистическом комплексе с использованием нескольких углов подряд
• Прокладка силовых кабелей в теплицах и холодильных камерах - благодаря диапазону от –80 до +150 C

Практические советы

• При заказе проверьте соответствие ширины угла (600 мм) ширине используемых лотков - несовпадение приведёт к зазорам и потере защиты
• Внутренний радиус 75 мм требует достаточного свободного места для прокладки кабелей - не допускайте перегибов, особенно для многожильных проводов большого сечения
• При монтаже в сырых помещениях дополнительно смажьте точки крепления антикоррозийной смазкой
• Для длинных вертикальных участков используйте более одного угла - это снижает напряжение в кабелях и упрощает обслуживание
• Закрывайте крышку сразу после прокладки кабелей - предотвращает попадание мусора и насекомых
