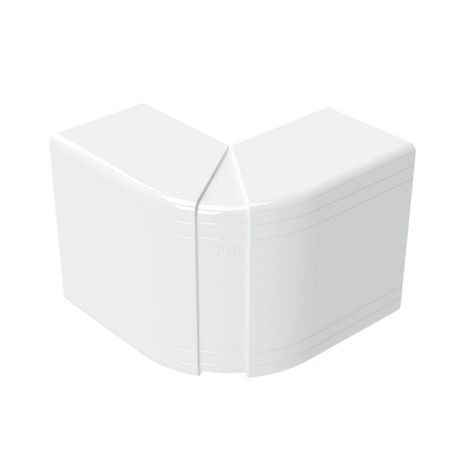

Угол внешний неизменяемый NEA 80х60 (90град.) (розн. упак. 1шт) DKC 01812R ДКС

Угол внешний неизменяемый 80х60 (90°) NEA DKC - элемент для формирования жестких поворотов трассы кабельных коробов серии In-liner Classic, обеспечивает аккуратный и защищённый переход между участками канала. Артикул 01812r соответствует стандартному исполнению для систем с размером профиля 80×60 мм.

Назначение и область применения

Угол внешний неизменяемый 80х60 (90°) NEA DKC предназначен исключительно для создания фиксированных поворотов на 90° в кабельных трассах из коробов серии In-liner Classic. Применяется там, где требуется сохранить целостность и эстетичность маршрута прокладки кабелей - например, в распределительных щитах, на производственных линиях, в офисных помещениях с открытой проводкой. Угол не используется для изменения направления труб, шлангов или других типов каналов.

Технические характеристики

• Угол изгиба: 90° - строго фиксирован, не регулируется
• Размеры: 80×60 мм - точно совпадает с внутренним сечением коробов In-liner Classic
• Материал: АБС-пластик - прочный, ударопрочный, устойчив к деформации
• Цвет: Чисто-белый - соответствует цветовой гамме всей серии In-liner Classic
• Исполнение: формованное - однородная структура без сварных швов
• Состав: без галогенов - безопасен при горении, не выделяет токсичных паров
• Наличие соединителя: да - позволяет плотно состыковать с коробами без зазоров
• Монтажная перфорация: есть - отверстия для крепления саморезами или заклёпками
• Защитная плёнка: да - предохраняет поверхность от царапин до монтажа
• Симметричность: да - одинаковый профиль по обеим сторонам, можно использовать в любом направлении
• Способ установки: встраиваемый - монтируется внутри системы, не выступает над уровнем короба

Совместимость и монтаж

Угол 80х60 (90°) NEA DKC совместим только с коробами серии In-liner Classic того же сечения. Не подходит для аналогов других производителей, даже при совпадении размеров - из-за различий в форме замков и посадочных поверхностях. Монтаж выполняется путём вставки угла в торец двух коробов под углом 90°. Соединители на боковых стенках обеспечивают герметичную посадку. Для фиксации используйте саморезы через перфорацию - рекомендуются крепления длиной 4–6 мм. После сборки удалите защитную плёнку - она не предназначена для длительного использования.

Безопасность и стандарты

Материал АБС-пластик без галогенов соответствует требованиям RoHS и снижает риск образования ядовитых веществ при возгорании. Угол не имеет сертификатов взрывозащиты, не предназначен для использования во взрывоопасных средах. Температурный режим эксплуатации - от –15C до +50C. Не применяйте в условиях постоянного воздействия прямого солнечного света - возможна потеря первоначального цвета.

Преимущества

• Жёсткая конструкция - не деформируется при нагрузке, не требует дополнительной фиксации после монтажа
• Аккуратный внешний вид - благодаря единым цвету и форме с коробами создаёт цельную, профессиональную трассу
• Легкий вес - не нагружает конструкцию, удобен при работе на высоте
• Герметичное соединение - минимизирует попадание пыли и влаги в канал
• Обратимая симметрия - не нужно ориентировать угол определённой стороной

Ограничения применения

• Не допускается использование вне серии In-liner Classic - несовместим с другими моделями коробов
• Запрещено применять в условиях температуры ниже –15C - пластик становится хрупким
• Не подходит для наружной установки - не рассчитан на осадки, УФ-излучение и перепады температур
• Не является элементом защиты от механических ударов - не заменяет кожухи или корпуса
• Не предназначен для силового кабеля выше 1000 В - не имеет электроизоляционной сертификации

Примеры использования

• Переход трассы от вертикального стояка к горизонтальному коробу в серверной комнате
• Формирование поворота в распределительном щите при выводе кабелей к автоматическим выключателям
• Прокладка сигнальных линий на конвейере с изменением направления движения
• Эстетическая прокладка кабелей в офисах с декоративными потолочными решётками

Практические советы

• Перед монтажом проверьте, что коробы серии In-liner Classic имеют точные размеры 80×60 мм - даже +-1 мм может вызвать плохую посадку
• Не затягивайте крепёж слишком сильно - АБС-пластик легко деформируется под давлением
• Если угол используется в помещении с повышенной запылённостью, рекомендуется дополнительно герметизировать стыки силиконовым составом
• Храните в сухом месте при комнатной температуре - избегайте контакта с растворителями и маслами
• При необходимости замены - угол демонтируется просто: открутите крепления, слегка надавите на стороны, чтобы освободить замки
