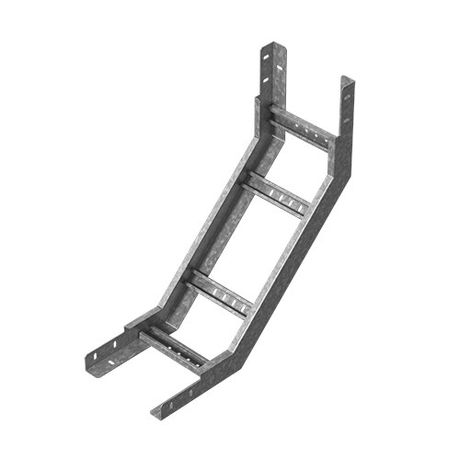

Угол внутренний для лестничного лотка НЛО 200х50, толщ. 1,5 мм, Сендзимир цинк, 089025 | УВННЛО90-200х50-1,5-СЦ Ostec

Угол внутренний для лестничного лотка НЛО 200х50, оцинкованный методом Сендзимира (артикул увннло90-200х50-1,5-сц, бренд OSTEC) - элемент кабельной трассы, предназначенный для формирования вертикального поворота на 90° между участками лестничного лотка. Применяется там, где требуется изменить направление кабельной трассы с горизонтального на вертикальное, сохраняя целостность и доступ к проводам.

Назначение и область применения

Этот угол используется для сборки кабельных трасс из лестничных лотков в местах изменения высоты - например, при переходе с этажа на этаж, вокруг колонн или через перекрытия. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных зданиях, офисах, жилых комплексах и объектах энергетики. Особенно эффективен в системах, требующих частого обслуживания - благодаря открытому профилю и перфорированному основанию обеспечивается быстрый доступ к кабелям.

Технические характеристики

• Угол изгиба: 90° - позволяет выполнить точный вертикальный поворот;
• Размеры: ширина 200 мм, высота 50 мм - совместим с лотками НЛО того же габарита;
• Толщина материала: 1,5 мм - обеспечивает достаточную жесткость при нагрузках на кабели;
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие, устойчивое к коррозии;
• Тип профиля: открытый - удобен для прокладки и контроля кабелей;
• Тип ступени: перфорированный - снижает вес, улучшает теплоотдачу и позволяет крепить кабели хомутами;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Исполнение: без соединительного разъёма - требует внешнего крепления.

Совместимость и монтаж

Угол внутренний для лестничного лотка НЛО 200х50 совместим с другими элементами серии УВННЛО и лотками НЛО таких же размеров. Для установки необходимо закрепить его к двум смежным участкам лотка с помощью винтов М6×16 и гаек М6 с буртиком - как рекомендует производитель. Крепёж следует располагать с шагом не более 400–500 мм по периметру. Учитывайте, что этот элемент не имеет встроенных замков или защёлок - он не самофиксирующийся. Перед монтажом проверьте соответствие габаритов лотков, чтобы избежать щелей и перекосов.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не распространяет горение. Цинкование по методу Сендзимира гарантирует долговечность в условиях повышенной влажности и агрессивной среды. Соответствует ГОСТ Р 50571.5.52 и другим нормам для кабельных систем в зданиях. Не содержит свинца и других запрещённых веществ.

Преимущества

• Цинкование по методу Сендзимира - равномерное, плотное покрытие, которое служит дольше, чем обычное горячеоцинкованное;
• Перфорация на поверхности - уменьшает массу, упрощает крепление кабелей и способствует естественному охлаждению;
• Открытый профиль - позволяет легко осматривать и менять кабели без демонтажа всего участка;
• Огнестойкость - безопасен для использования в помещениях с высокими требованиями к пожарной защите;
• Стандартные размеры - полностью совместим с сериями лотков НЛО от OSTEC и аналогичными продуктами других производителей.

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - хотя цинк устойчив к коррозии, длительное воздействие атмосферных осадков и соли может снизить срок службы;
• Не работает как самостоятельный элемент - обязательно нуждается в креплении к лоткам; без винтов М6 не будет удерживать нагрузку;
• Не подходит для поворотов под углом, отличным от 90° - для других углов нужны другие модели;
• Не рассчитан на механические удары или значительные динамические нагрузки - применяется только в стационарных кабельных трассах.

Примеры использования

• Подключение лестничного лотка от потолка к полу в многоквартирном доме;
• Обход колонны в серверной комнате с изменением направления трассы;
• Проход кабелей через технологический люк в промышленном цехе;
• Сборка распределительной системы в больнице или школе с необходимостью частого техобслуживания.

Практические советы

• При заказе убедитесь, что ширина и высота вашего лотка точно соответствуют 200×50 мм - даже небольшая разница вызовет проблемы с герметичностью и прочностью;
• Используйте только винты М6×16 с буртиком - они предотвращают проскальзывание и обеспечивают плотное прилегание;
• Если трасса проходит в сыром помещении, дополнительно обработайте места крепления антикоррозийной смазкой;
• Не используйте этот угол как опору для тяжёлых кабельных bundles - нагрузка должна распределяться по всему лотку, а не только на угол;
• Артикул увннло90-200х50-1,5-сц - это тот же самый элемент, что и 089025 - можно заказывать по любому номеру.
