Угол внутренний 70х22 мм. изменяемый (75-115 град.) | 07251 DKC ДКС

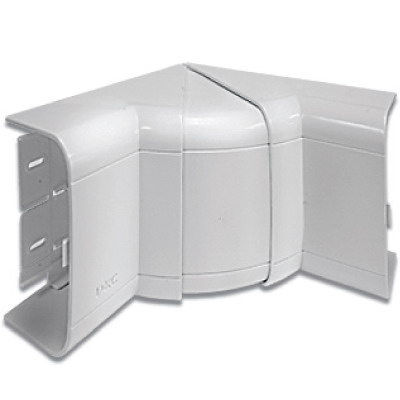

Угол внутренний изменяемый 70х22 мм (75-115 градусов) от DKC (ДКС), артикул 07251, предназначен для декоративного скрытого оформления стыков между кабельными коробами, обеспечивая аккуратный вид проводки в помещениях с нестандартными углами соединений.

Назначение и область применения

Угол внутренний изменяемый 70х22 мм (75-115 градусов) используется для маскировки и эстетичного завершения стыков кабельных каналов, особенно там, где угол соединения отличается от прямого. Подходит для установки внутри помещений - офисах, жилых зонах, производственных корпусах - где важна чистота визуального восприятия проводки. Применяется совместно с коробами системы In-liner Front.

Технические характеристики

• Тип: Угол внутренний изменяемый
• Угол регулировки: 75–115° - позволяет адаптироваться под реальные углы стыковки, даже если они не точны
• Габариты: 70×22 мм - высота и глубина профиля, соответствуют стандартным коробам
• Материал накладки: АБС-пластик - прочный, устойчивый к механическим воздействиям
• Материал базы и разделителей: Полипропилен (ПП) - химически стойкий, не выделяет токсины
• Количество отсеков: 3 - позволяют изолировать группы кабелей друг от друга
• Количество вводов: 2 - для подключения к двум направлениям кабельной трассы
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не предназначено для контакта с водой
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, включая холодные зимние условия
• Цвет: Чисто-белый - сочетается с большинством интерьеров и светлыми коробами
• Покрытие: Без покрытия - поверхность матовая, не царапается легко
• Состав: Безгалогенный - безопасен при возможном нагреве, соответствует экологическим нормам

Совместимость и монтаж

Угол внутренний изменяемый 70х22 мм (75-115 градусов) совместим с кабельными коробами серии In-liner Front. Монтаж осуществляется в три этапа:

1. Установите внутреннюю базу на место стыка двух коробов - она фиксируется саморезами или защелками, в зависимости от типа короба.
2. Вставьте разделители в пазы базы - они предварительно нарезаны и легко вставляются без инструментов.
3. Закройте сборку декоративной накладкой - она плотно защелкивается, скрывая все элементы и создавая единый контур.

Не требует сверления или сложной настройки. Угол можно менять до окончательной фиксации - это удобно при работе с неточными углами стен или труб.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в помещениях. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Степень защиты IP40 исключает попадание крупных твердых предметов, что важно в условиях обслуживания оборудования. Климатическое исполнение УХЛ4 гарантирует надежную работу при температуре от -25C до +40C.

Преимущества

• Регулируемый угол - решает проблему несоответствия углов стыковки без замены детали
• Встроенная система разделителей - позволяет организовать раздельную прокладку силовых и слаботочных кабелей
• АБС-накладка - устойчива к ударным нагрузкам и деформациям
• Белый цвет - не требует покраски, легко комбинируется с другими элементами системы
• Экологичный состав - безопасен для людей и окружающей среды

Ограничения применения

• Не предназначен для открытых площадок или влажных помещений - IP40 не защищает от воды
• Не рекомендуется использовать в местах с постоянным механическим воздействием (например, на полу или в зонах движения тележек)
• Подходит только для систем с аналогичным профилем - несовместим с коробами других серий без адаптеров
• Полипропиленовая база менее термостойка, чем металл - не применяйте рядом с источниками с сильным тепловыделением (>80C)

Примеры использования

• Оформление стыка вертикального и горизонтального кабельного канала в офисе
• Скрытие перехода между коробами вдоль потолка и стены в квартире
• Декорирование места выхода кабелей из распределительного щита в нишу
• Монтаж в учебных классах, больницах, гостиницах - где важна чистота интерьера

Практические советы

• Перед монтажом проверьте фактический угол стыка - он должен находиться в диапазоне 75–115°, иначе угол не будет плотно прилегать
• Если кабели слишком толстые - используйте только один или два отсека, чтобы не перегружать конструкцию
• При необходимости можно отрезать разделители по длине ножницами - они не требуют специальных инструментов
• Не затягивайте крепежи слишком сильно - пластик может треснуть
• Для долговечности избегайте частого открывания/закрывания накладки - она не предназначена для многократного демонтажа
