Указатель мощности WM-1 (однофазный; цифровая индикация; монтаж на DIN-рейке 35мм; 230В 16А 1P IP20) F&F EA04.011.001 Евроавтоматика

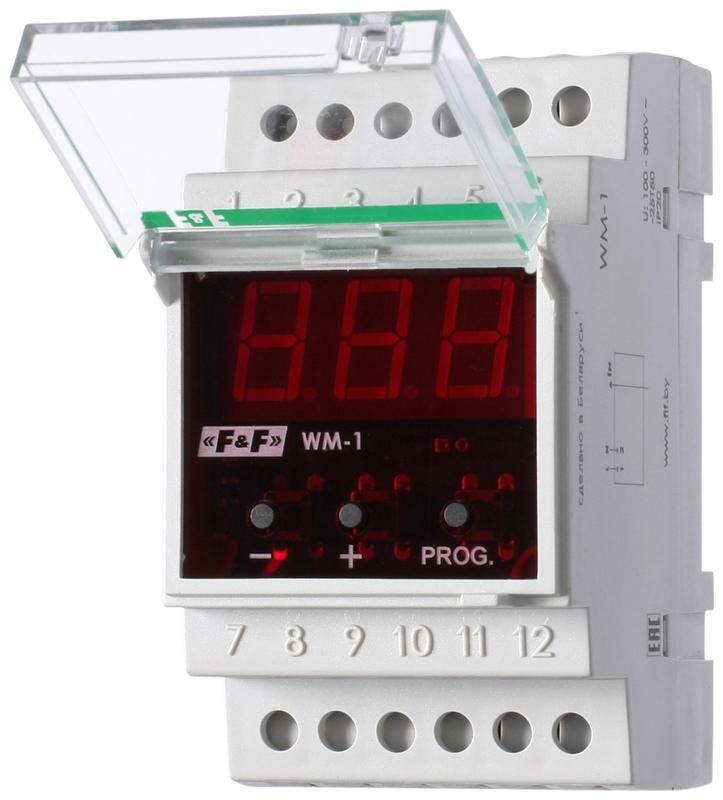

Указатель мощности WM-1 от Евроавтоматика — компактное устройство для контроля реального потребления энергии в однофазных сетях. Устанавливается на DIN-рейку, показывает мощность, ток и напряжение через LED-дисплей, подходит для автоматических щитов в промышленных и коммерческих объектах.

Назначение и область применения

Указатель мощности WM-1 отслеживает и отображает текущие значения активной мощности, напряжения и тока в однофазной цепи переменного тока. Предназначен для оперативного мониторинга нагрузки в распределительных щитах, где важно контролировать энергопотребление оборудования. Применяется в системах автоматизации, на участках с постоянным изменением нагрузки — например, на станках, насосах, конвейерах, вентиляционных установках.

Технические характеристики

• Тип тока: переменный (AC)
• Рабочее напряжение: 100–300 В
• Измеряемый ток: 1–50 А
• Измеряемая мощность: 0,5–10 кВт
• Класс точности: ±3%
• Тип индикации: цифровая, LED-дисплей
• Способ монтажа: на DIN-рейку 35 мм (занимает 3 модуля)
• Степень защиты: IP20 — защищён от прикосновений и крупной пыли, но не от воды
• Рабочий температурный диапазон: от -25 °C до +50 °C
• Климатическое исполнение: УХЛ4 — рассчитан на умеренные и холодные климатические зоны с возможностью перепадов температуры
• Питание устройства: берётся из измеряемой сети, внешний источник не требуется

Совместимость и монтаж

WM-1 монтируется на стандартную DIN-рейку 35 мм без дополнительных креплений. Для работы необходимо подключить три провода: фазу, ноль и токовый вход (через трансформатор тока или шунт — в комплект не входят). Устройство не требует настройки — после подключения начинает работать автоматически. Кнопки на лицевой панели позволяют переключать отображаемые параметры: мощность, напряжение, ток. Подключение выполняется к клеммам, расположенным снизу корпуса. Максимальный ток, который может измерять устройство — 50 А, поэтому для больших нагрузок требуется использовать внешние токоизмерительные преобразователи.

Безопасность и стандарты

Указатель мощности WM-1 соответствует требованиям безопасности для электрооборудования, имеет сертификат соответствия. Защита IP20 исключает доступ к токоведущим частям при нормальных условиях эксплуатации, но не обеспечивает защиту от влаги. Устройство не предназначено для установки во влажных помещениях, на улице или в местах с высокой запылённостью. Температурный режим (-25…+50 °C) позволяет применять его в большинстве закрытых помещений, включая неотапливаемые склады и производственные цеха.

Преимущества

• Не требует внешнего источника питания — работает от измеряемой сети
• Чёткая цифровая индикация на LED-экране, видна даже при слабом освещении
• Простое переключение между параметрами — удобно для диагностики
• Компактная форма (3 модуля DIN) экономит место в щите
• Поддерживает широкий диапазон напряжений — подходит для нестабильных сетей

Ограничения применения

• Погрешность измерения выше 3% — не подходит для точных учётных целей
• Не измеряет реактивную мощность, коэффициент мощности или частоту
• Не защищён от влаги и брызг — нельзя устанавливать в сырых или открытых зонах
• Токовые цепи должны быть подключены отдельно — устройство не содержит встроенных трансформаторов тока
• Не совместимо с трёхфазными системами — только для однофазных сетей

Примеры использования

• Контроль нагрузки на станке с ЧПУ — чтобы не превысить допустимую мощность автомата
• Мониторинг энергопотребления системы вентиляции в торговом центре
• Обнаружение нештатных нагрузок в распределительном щите офисного здания
• Настройка аварийного отключения при превышении пороговой мощности
• Анализ потребления в бытовых щитах с грузовым оборудованием (например, тепловые завесы, сварочные аппараты)

Практические советы

• При использовании с током более 20 А обязательно применяйте внешний трансформатор тока — WM-1 не рассчитан на прямое подключение к большим токам
• Проверьте посадочный диаметр клемм перед подключением — они подходят под провода до 2,5 мм²
• Если в щите много устройств, выделите место рядом с WM-1 для удобного доступа к кнопкам — их невозможно нажать, если он установлен глубоко внутри
• Не используйте в средах с повышенной влажностью, даже если щит герметичен — IP20 не гарантирует защиту от конденсата
• Для длительной эксплуатации рекомендовано проверять соответствие диапазона напряжения в вашей сети — скачки выше 300 В могут повредить устройство
