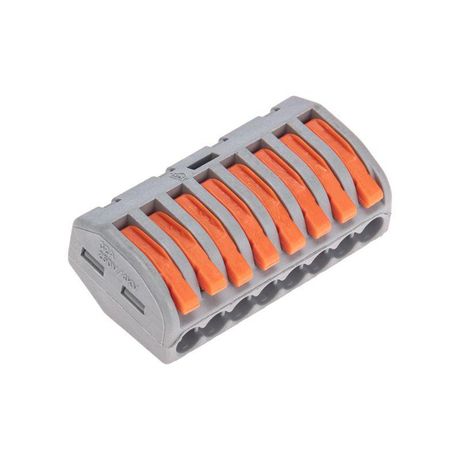

Универсальная клемма СМК 222-418, 8-проводная серая 0,08-2,5/4мм² (20 шт/уп) | 07-5258-4 REXANT MEET

Клемма универсальная СМК 222-418 от REXANT - надёжное решение для быстрого и безопасного соединения до восьми проводов сечением от 0,08 до 2,5 мм2. Подходит для монтажа в распределительных коробках, пультах управления и промышленном оборудовании. Артикул 07-5258-4 обеспечивает совместимость с другими элементами серии СМК.

Назначение и область применения

Клемма универсальная СМК 222-418 используется для создания временных или постоянных электрических соединений между медными одножильными и многожильными проводами. Применяется в системах автоматизации, освещения, управляемых устройствах, панелях управления, станках и конвейерах. Особенно удобна там, где требуется частая перепроверка или замена проводов - например, при обслуживании оборудования или диагностике цепей.

Технические характеристики

• Количество контактов: 8
• Номинальное сечение провода: 0,08–2,5 мм2 (для многожильных); 0,08–4 мм2 (для одножильных)
• Номинальный ток: 32 А (для одножильных), 24 А (для многожильных)
• Номинальное напряжение: 450 В
• Материал корпуса: полиамид 66 (высокая механическая прочность, устойчивость к нагреву)
• Материал контактов: лужённая медь (коррозионная стойкость, хорошая проводимость)
• Механизм зажима: стальной зажимной механизм с рычагом
• Цвет: светло-серый
• Рабочий температурный диапазон: –40…+85 C
• Длина зачистки изоляции: 10 мм

Совместимость и монтаж

Клемма универсальная СМК 222-418 совместима с любыми медными проводами, соответствующими указанным сечениям. Для установки:

• Защитите провод от повреждений - зачистите изоляцию точно на 10 мм.
• Убедитесь, что жилы не выпирают за край контактной площадки - это снижает риск плохого контакта.
• Откройте зажим, нажав рычаг; вставьте провод до упора; закройте рычаг до характерного щелчка.
• Не используйте силовые инструменты - рычаг рассчитан на ручное управление.
• Клемма фиксируется на DIN-рейке стандартной ширины 35 мм (не требует дополнительных креплений).

Безопасность и стандарты

Клемма универсальная СМК 222-418 изготовлена из самозатухающего материала (UL94 V-0) и соответствует требованиям безопасности для электрооборудования. Напряжение 450 В позволяет применять её в сетях переменного тока до 250 В (включая 220 В и 380 В). Лужёные контакты исключают окисление, что продлевает срок службы и снижает риск перегрева.

Преимущества

• Рычажный зажим обеспечивает надёжный контакт без инструментов - достаточно одного движения рукой.
• Имеется контрольное отверстие для проверки целостности цепи мультиметром - можно диагностировать соединение без демонтажа.
• Поддерживает как одножильные, так и многожильные провода - универсальность снижает необходимость хранить несколько типов клемм.
• Высокая термостойкость (до +85 C) делает её пригодной для работы в условиях повышенной температуры.
• Многоразовое использование - можно многократно открывать и закрывать без потери качества зажима.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен перегрев и потеря контакта.
• Не рекомендовано использовать в средах с высокой влажностью или воздействием масла, кислот, растворителей - материал не имеет специального покрытия.
• Максимальный ток для многожильных проводов снижен до 24 А - важно соблюдать этот лимит, особенно при длительной нагрузке.
• Не следует применять в вибрационных системах без дополнительной фиксации - хотя зажим надёжный, сильные колебания могут вызвать ослабление.

Примеры использования

• Объединение нескольких датчиков в одной точке на конвейере.
• Подключение выходов контроллеров к исполнительным устройствам в панели управления.
• Разветвление цепей освещения в распределительной коробке.
• Временные соединения при наладке оборудования - легко отсоединить и переиспользовать.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - слишком тонкий провод может выскочить из зажима, слишком толстый - повредить контактную пластину.
• Если провод многожильный, слегка скрутите жилы перед введением - это предотвратит их разлетание внутри клеммы.
• После монтажа протестируйте соединение через контрольное отверстие: вставьте щуп мультиметра - если есть проводимость, контакт хороший.
• Не затягивайте рычаг насильно - он работает по принципу “зашёл - защёлкнулся”. Перетяжка не увеличивает надёжность, а может сломать механизм.
• Храните клемму в сухом месте - даже при хорошей герметичности корпуса, попадание влаги внутрь может вызвать окисление контактов.
