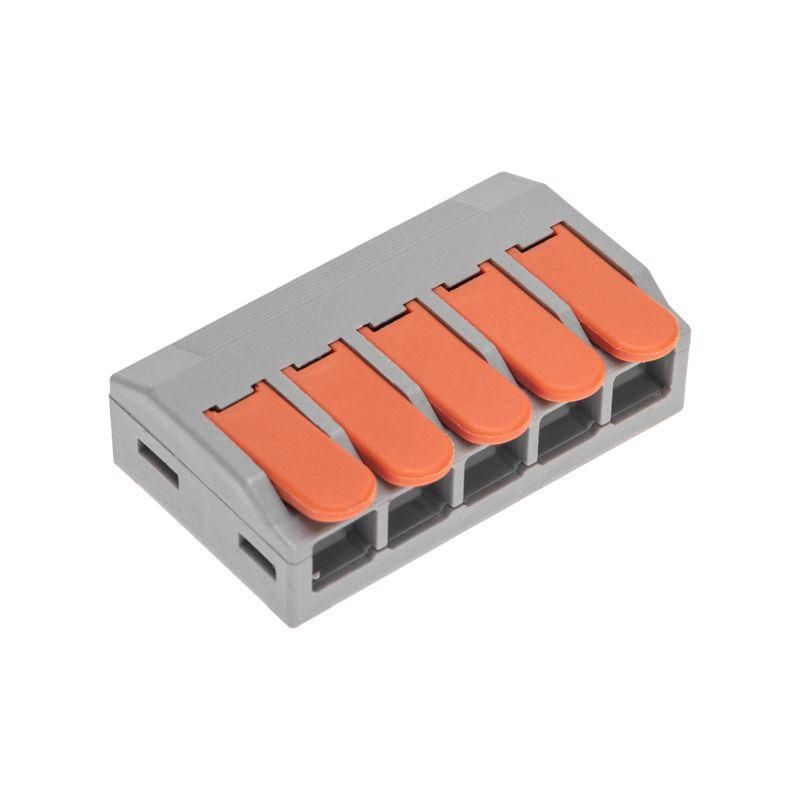

Клемма универсальная СМК 222-615/221-615 5-проводная серая 0,5-4/6 мм2 от REXANT - надёжное решение для быстрого и безопасного соединения до пяти проводов сечением от 0,5 до 6 мм2. Подходит для монтажа в распределительных коробках, пультах управления и силовых цепях с напряжением до 450 В.

Назначение и область применения

Эта клемма используется для создания разъёмных соединений между медными одножильными и многожильными проводниками. Применяется в электрощитах, автоматике, оборудовании на производстве, системах освещения и других местах, где требуется частая перепроверка или замена проводов. Благодаря наличию рычага, её можно использовать в условиях ограниченного доступа - не нужна отвертка для каждого подключения.

Технические характеристики

• Количество контактов: 5
• Номинальное напряжение: 450 В
• Номинальный ток: 32 А (для многожильных проводов), 41 А (для одножильных)
• Поддерживаемое сечение: 0,5–6 мм2 (одножильные), 0,5–4 мм2 (многожильные)
• Материал корпуса: полиамид 66 (самозатухающий пластик)
• Материал контактов: лужённая медь
• Механизм зажима: стальной плоско-пружинный зажим с рычагом
• Цвет: светло-серый
• Диапазон рабочих температур: –40 C ... +85 C
• Длина зачистки изоляции: 15 мм

Совместимость и монтаж

Клемма универсальная СМК 222-615/221-615 5-проводная серая 0,5-4/6 мм2 совместима с любыми медными проводами, соответствующими указанным сечениям. Для установки:

• Защитите провода от повреждений - зачистите изоляцию точно на 15 мм.
• Не используйте провода с алюминиевой жилой - клемма рассчитана только на медь.
• Убедитесь, что жила не имеет обрывов или деформаций - особенно важно для многожильных проводов.
• Чтобы закрепить провод, опустите рычаг вниз; чтобы вынуть - поднимите рычаг полностью.
• Клемма устанавливается на DIN-рейку 35 мм (не требует дополнительной фиксации).

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида 66, соответствующего требованиям UL94 V-0. Контакты выполнены из лужёной меди - обеспечивает устойчивость к окислению и снижает переходное сопротивление. Номинальное напряжение 450 В позволяет применять клемму в сетях переменного тока до 500 В, включая промышленные системы. Соответствует общепринятым нормам безопасности для электроустановок.

Преимущества

• Рычаговый механизм - удобство при работе в труднодоступных местах, исключает необходимость отвертки.
• Один тип клеммы поддерживает два диапазона сечений - экономия места и запасов на складе.
• Лужёные медные контакты - долгий срок службы даже во влажной среде.
• Высокая механическая прочность корпуса - выдерживает вибрации и удары на производстве.
• Многоразовое использование - провода можно легко менять без демонтажа всей клеммы.

Ограничения применения

• Не применяйте для алюминиевых или композитных проводов - риск перегрева и плохого контакта.
• Не допускайте превышения максимального сечения: для многожильных проводов - более 4 мм2, для одножильных - более 6 мм2.
• Избегайте длительной работы при температурах выше +85 C - возможна деформация корпуса.
• Не используйте в взрывоопасных зонах - клемма не имеет взрывозащиты.
• Не подключайте провода с повреждённой изоляцией или с зачисткой менее 15 мм - риск выхода из строя.

Примеры использования

• Подключение двигателей к частотному преобразователю в цехе.
• Разводка сигналов в пульте управления станком.
• Объединение нескольких линий освещения в распределительной коробке.
• Сборка тестового стенда для проверки электронных модулей.
• Монтаж реле и терморегуляторов в холодильных камерах (благодаря широкому диапазону температур).

Практические советы

• Перед первым использованием протестируйте клемму на холостом проводе - убедитесь, что рычаг работает плавно.
• При подключении многожильных проводов слегка скрутите жилы перед вставкой - так они лучше фиксируются.
• После монтажа потяните каждый провод - он не должен выскальзывать.
• Если клемма будет работать в пыльном или влажном месте, выбирайте место с минимальным попаданием воды - хотя IP-класс не указан, герметичность корпуса достаточна для помещений.
• При замене клеммы в щите - отключите питание! Даже при открытом рычаге есть опасность поражения током.
