Универсальная рейка XL3 160 - для монтажа DPX3 в изолирующих модульных шкафах | 020000 Legrand

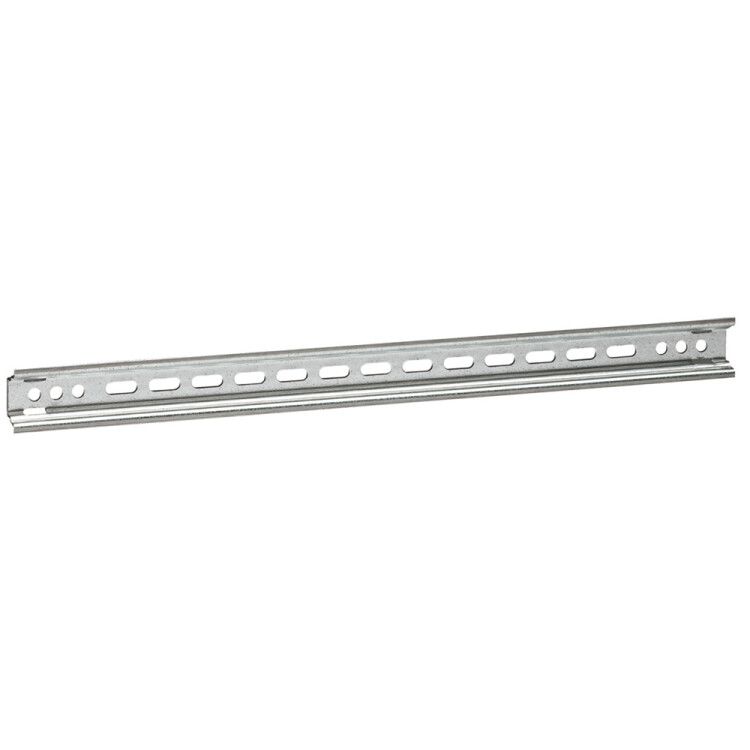

Рейка универсальная XL3 160 для монтажа DPX3 160 от Legrand — это стандартизированная металлическая направляющая для фиксации модульного оборудования в электрощитах. Благодаря прочной оцинкованной конструкции и точному соответствию стандарту DIN, рейка обеспечивает надежную установку автоматов, УЗО и других устройств серии DPX3 160.

Назначение и область применения

Рейка универсальная XL3 160 для монтажа DPX3 160 используется для крепления модульных электротехнических изделий: автоматических выключателей, УЗО, реле времени, контакторов и других устройств с защелкивающимся креплением на DIN-рейку.

Применяется в распределительных щитах жилых и промышленных объектов, шкафах управления, системах автоматизации и контроля. Подходит как для новых монтажей, так и для замены старых реек в существующих щитах.

Технические характеристики

• Тип изделия: DIN-рейка
• Ширина профиля: 15 мм — соответствие стандарту EN 60715
• Материал: сталь с цинковым покрытием — устойчивость к коррозии
• Толщина материала: 1,5 мм — достаточная жесткость для нагрузок до 48 модулей
• Тип поверхности: оцинкованная — защита от ржавчины в условиях повышенной влажности
• Форма просечки: продольный паз — обеспечивает плотное зацепление защелок модульных устройств
• Обозначение модели: XL3 160 — указывает на серию и длину 160 мм

Совместимость и монтаж

Рейка универсальная XL3 160 для монтажа DPX3 160 совместима со всеми устройствами, которые имеют стандартное крепление на DIN-рейку 35 мм (по ГОСТ Р МЭК 60715). Это включает устройства Legrand серии DPX3 160, а также аналогичные продукты Schneider Electric, ABB, Siemens и других производителей.

Монтаж выполняется путём закрепления рейки саморезами или болтами на стенку щита. Для удобства можно использовать кронштейны или клипсы — они позволяют фиксировать рейку без сверления, особенно в тонкостенных корпусах.

Не требует дополнительных инструментов для установки модульных устройств — достаточно нажать на верхнюю часть аппарата до характерного щелчка.

Безопасность и стандарты

Рейка универсальная XL3 160 для монтажа DPX3 160 изготовлена в соответствии с требованиями международного стандарта IEC/EN 60715. Соответствие гарантирует механическую стабильность, безопасность при эксплуатации и совместимость с оборудованием всех крупных производителей.

Преимущества

• Высокая механическая прочность благодаря стальному основанию и оптимальной толщине
• Защита от коррозии — оцинкованное покрытие увеличивает срок службы в сырых помещениях
• Точная геометрия профиля — исключает перекосы при установке устройств
• Продольный паз обеспечивает надёжное зацепление даже при вибрациях
• Поддерживается всей экосистемой Legrand — идеально сочетается с DPX3 160 и другими элементами серии XL3

Ограничения применения

• Не предназначен для монтажа тяжёлого немодульного оборудования — например, больших преобразователей частоты или силовых ячеек
• Длина 160 мм ограничивает количество установленных модулей — максимум около 12–16 единиц (при ширине 17,5 мм каждый)
• Не рекомендуется использовать в средах с постоянным воздействием открытого пламени или высокими температурами выше +70 °C
• Не является несущей конструкцией — не применяется для подвески кабелей или труб

Примеры использования

• Установка автоматических выключателей DPX3 160 в квартирном щите
• Монтаж УЗО и дифференциальных автоматов в промышленном шкафе управления
• Формирование компактных групп защиты в распределительных пунктах зданий
• Замена поврежденной рейки в старом щите без переделки всей системы

Практические советы

• Перед монтажом проверьте, что глубина посадки устройства полностью совпадает с формой профиля рейки — не допускайте люфтов
• При использовании кронштейнов выбирайте те же серии — XL3 — чтобы сохранить совместимость и эстетику
• Если требуется длинная рейка — используйте несколько штук XL3 160, соединив их встык; не пытайтесь гнуть или резать её самостоятельно
• Для щитов с высокой запылённостью регулярно осматривайте контактные участки — грязь снижает надёжность защёлок
• Артикулы 020000 и 20000 — это один и тот же товар в разных каталогах Legrand; при заказе ориентируйтесь на название “рейка универсальная XL3 160 для монтажа DPX3 160”
