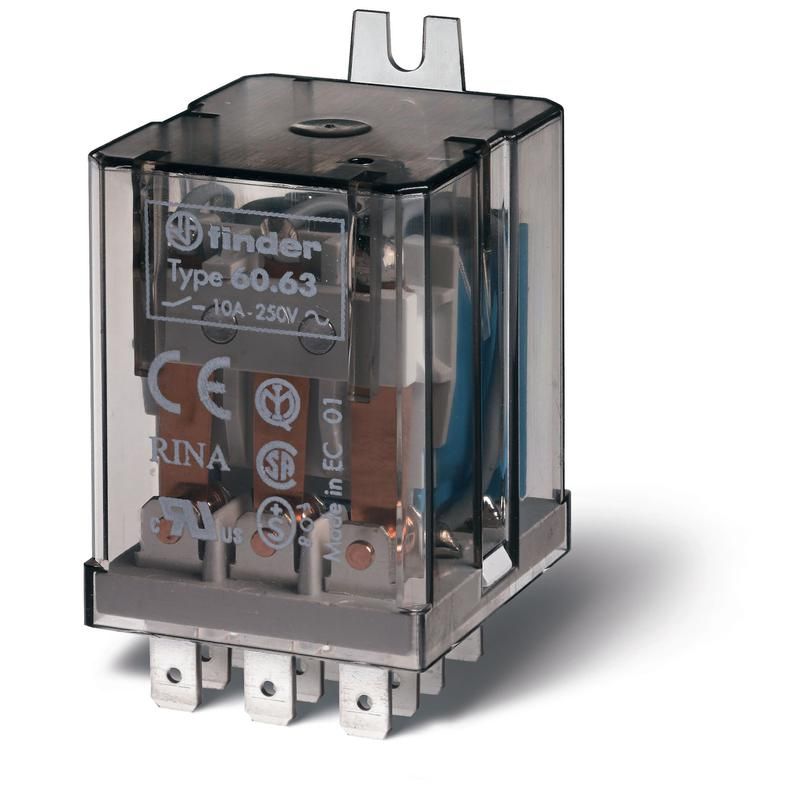

Универсальное электромеханическое реле; монтаж в наконечники Faston 187 (4.8х0.8мм); 3CO 10A; контакты AgNi; катушка 120В AC | 606381200000 Finder 60.63.8.120.0000

Реле универсальное электромеханическое Finder 60.63.8.120.0000 - компактное промежуточное реле с тремя переключающими контактами на 10 А, предназначенное для коммутации цепей переменного тока 120 В. Установка осуществляется через наконечники Faston 187, что ускоряет монтаж и исключает необходимость пайки. Благодаря боковому фланцу и пластиковому корпусу, реле надежно крепится на DIN-рейку или панель, а контакты из серебро-никеля обеспечивают долгий срок службы даже при частых включениях.

Назначение и область применения

Реле универсальное электромеханическое Finder 60.63.8.120.0000 используется для передачи сигнала между слаботочными и силовыми цепями. Подходит для автоматизации оборудования, где требуется управление нагрузкой до 10 А: системы освещения, насосы, вентиляторы, конвейеры, панели управления. Применяется в промышленной автоматике, станках, системах безопасности и распределительных щитах.

Технические характеристики

• Напряжение катушки: 120 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество контактов: 3 переключающие (3CO - три однополюсных переключающих контакта)
• Тип контактов: нормально замкнутые (НЗ) и нормально разомкнутые (НО) в одном контакте - каждый из трёх контактов является переключающим (SPDT)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге, снижает нагрев и окисление
• Тип управления: моностабильное (при снятии напряжения с катушки контакты возвращаются в исходное положение)
• Подключение: плоские штекеры Faston 187 (размер 4,8 × 0,8 мм)
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупным инструментом, но не от пыли и воды
• Способ монтажа: на монтажную плату с использованием бокового фланца
• Поляризация: свободная - катушка работает при любом направлении подключения проводов
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным климатом, температурой от −25 C до +40 C
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле универсальное электромеханическое Finder 60.63.8.120.0000 совместимо со всеми типами наконечников Faston 187 (4,8×0,8 мм). Для установки используйте боковой металлический фланец - он позволяет закрепить реле на DIN-рейке или на стенке шкафа с помощью саморезов. Монтаж на печатную плату возможен только через специальные гнезда, соответствующие форме выводов. Не требует пайки - достаточно вставить наконечники в клеммы. Убедитесь, что толщина провода соответствует сечению, подходящему для наконечника 4,8 мм.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность и долговечность). Контакты AgNi обеспечивают безопасную коммутацию индуктивных нагрузок. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для работы во влажных средах или на улице.

Преимущества

• Высокая надёжность контактов благодаря материалу AgNi - меньше искрения, меньший износ
• Быстрый монтаж без пайки - просто вставьте наконечники в клеммы
• Гибкая схема подключения: три переключающих контакта позволяют реализовать сложные логические схемы
• Фланцевый крепёж - удобен для сборки в шкафах и панелях
• Свободная поляризация - не важно, какой провод куда подключён на катушке

Ограничения применения

• Не применяйте в условиях повышенной влажности, запылённости или на улице - IP20 не обеспечивает защиту от пыли и брызг
• Избегайте длительной работы при токе выше 10 А - риск перегрева и сваривания контактов
• Не использовать для коммутации мощных индуктивных нагрузок (например, больших двигателей) без дополнительной защиты (варистор, RC-цепочка)
• Климатическое исполнение УХЛ4 ограничивает применение при температуре ниже −25 C
• Не допускается использование в взрывоопасных зонах - нет соответствующих сертификатов ATEX/IECEx

Примеры использования

• Управление светом в цеху через PLC - сигнал 24 В DC преобразуется в 120 В AC через реле
• Автоматический запуск вентилятора при превышении температуры
• Коммутирование цепи аварийной остановки станка
• Распределение сигнала от одного датчика на несколько потребителей (три независимых контура)

Практические советы

• Проверяйте соответствие размера наконечника - Faston 187 (4,8×0,8 мм) - чтобы избежать плохого контакта
• При монтаже на DIN-рейку используйте фланец - он обеспечивает жёсткую фиксацию и предотвращает вибрационный износ
• Для индуктивных нагрузок (катушки, двигатели) рекомендуется параллельно контактам установить демпферную цепь R-C (например, 100 Ом + 0,1 мкФ)
• Не затягивайте наконечники слишком сильно - можно повредить медную часть
• При замене реле проверьте, что новое имеет ту же маркировку - особенно напряжение катушки (120 В AC) и тип контактов (3CO)
