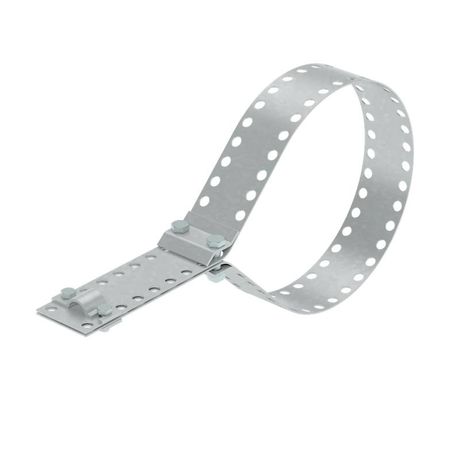

Универсальный держатель для труб 220-570мм. Пруток 5-10мм. Термодиффузионное цинкование - UDT220-570-D5-10 TD КМ-Профиль MA0323

Держатель универсальный для труб диаметром 220–570 мм для прутка диаметром 5–10 мм КМ-профиль предназначен для надежного крепления проводников молниезащиты и систем заземления на водосточных желобах и других металлических конструкциях. Благодаря термодиффузионному цинкованию изделие долговечно работает даже в агрессивных условиях. Артикул udt220-570-d5-10 td соответствует серийному решению КМ-профиль.

Назначение и область применения

Этот держатель используется для фиксации медных или стальных прутков диаметром 5–10 мм в системах молниезащиты и заземления AURAFORT®. Подходит для установки на водосточные желобы, круглые трубы, кровельные элементы и другие металлоконструкции с внешним диаметром от 220 до 570 мм. Применяется на жилых домах, промышленных объектах, складских комплексах и общественных зданиях, где требуется надежный контакт между проводником и металлической поверхностью.

Технические характеристики

• Диапазон зажима труб: 220–570 мм - позволяет закрепить держатель на широком спектре труб и желобов;
• Зажимаемый проводник: один пруток диаметром 5–10 мм - совместим с типичными проводниками молниезащиты;
• Материал корпуса: сталь - обеспечивает прочность и жесткость;
• Покрытие: термодиффузионное цинкование - равномерный слой цинка глубоко проникает в металл, повышает коррозионную стойкость;
• Фиксация проводника: двумя болтами M5×12 через профилированную пластину - предотвращает проскальзывание;
• Цвет: темно-серый - маскирует следы эксплуатации и соответствует цветовой гамме большинства металлических конструкций;
• Артикулы: udt220-570-d5-10 td / ma0323.

Совместимость и монтаж

Держатель крепится к трубе или желобу с помощью болтов, которые затягиваются через отверстия в основании. Для монтажа необходимы два болта M5 и подходящие гайки/шайбы (не входят в комплект). Профилированная пластина плотно обхватывает проводник, исключая люфт. Установка возможна на вертикальных и горизонтальных участках. Перед монтажом проверьте соответствие диаметра трубы диапазону 220–570 мм - меньшие или большие трубы не будут надежно зажаты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.4.443 и IEC 62305 для систем молниезащиты. Термодиффузионное цинкование обеспечивает электрофизическую связь с металлом конструкции, что важно для эффективного рассеивания тока молнии. Наличие цельнометаллической конструкции гарантирует минимальное переходное сопротивление в точке контакта.

Преимущества

• Увеличенная площадь контакта благодаря профилированной пластине снижает риск перегрева при ударе молнии;
• Термодиффузионное цинкование устойчиво к механическим повреждениям во время монтажа и эксплуатации - в отличие от обычного гальванического покрытия;
• Равномерное покрытие по всей поверхности - особенно важно для мест с высокой влажностью или химически активной средой;
• Не требует специального оборудования для установки - достаточно стандартного набора инструментов.

Ограничения применения

• Не предназначена для крепления проводников диаметром менее 5 мм или более 10 мм - возможен недожим или деформация;
• Не рекомендовано использовать на неметаллических поверхностях (например, деревянных или пластиковых желобах) - отсутствует естественный электрический контакт;
• Подходит только для труб с округлым сечением; прямоугольные или плоские конструкции не обеспечивают достаточного прилегания;
• Не является самостоятельным элементом заземления - обязательно нуждается в надежном подключении к контуру заземления.

Примеры использования

• Фиксация провода молниезащиты водосточного желоба многоэтажного дома;
• Крепление заземляющего проводника к трубе теплотрассы диаметром 480 мм;
• Обустройство точки выхода проводника на крышу промзоны с крупногабаритными воздуховодами;
• Установка на башню связи или вышки с металлическими рамами внутренним диаметром 320 мм.

Практические советы

• Перед установкой протестируйте возможность свободного входа держателя вокруг трубы - некоторые желоба имеют ребра жесткости, которые могут мешать;
• При использовании на старых конструкциях удалите ржавчину и краску под местом крепления - это повысит качество электроконтакта;
• Затягивайте болты M5×12 усилием около 4–5 Нм - слишком большое давление может повредить резьбу или деформировать пластину;
• Держатель можно применять в паре с другими элементами серии AURAFORT® - например, с ответвителями или зажимами для угловых участков;
• Проверяйте состояние покрытия после первого года эксплуатации - при наличии сколов восстанавливайте антикоррозийным составом на основе цинка.
