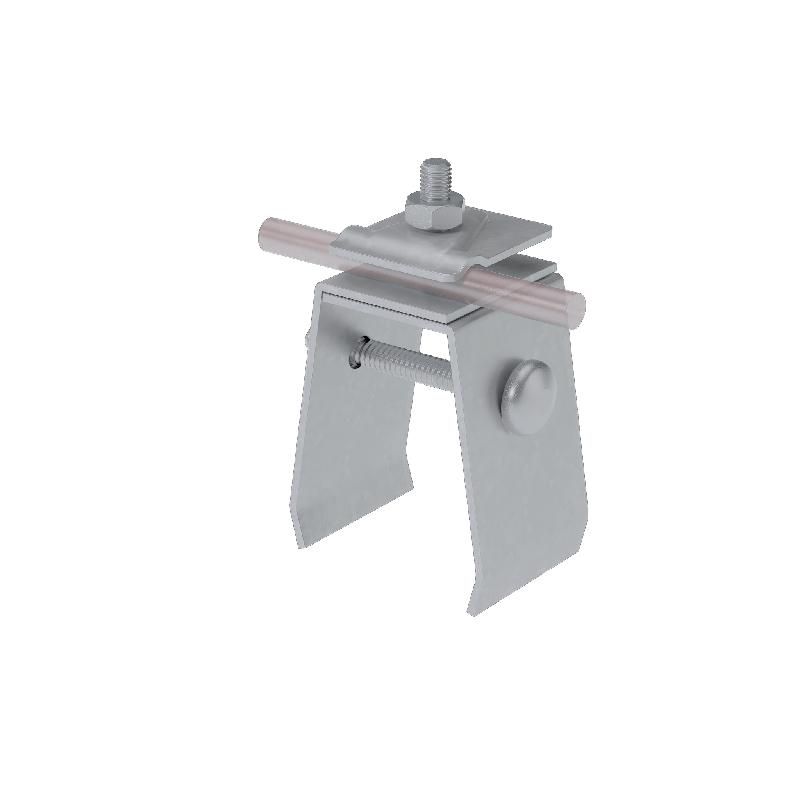

Универсальный фальцевый держатель H70 мм для прутка Ø 5-10 HD | UFD-H70-D5-10 КМ-профиль MA0455

Держатель фальцевый универсальный H70 мм для прутка диаметром 5–10 мм от КМ-Профиль (артикул ma0455) предназначен для надёжного крепления металлических прутьев в системах механической передачи, автоматизации и сборочных линиях.

Назначение и область применения

Этот держатель используется для фиксации круглых прутков диаметром от 5 до 10 мм в местах, где требуется жёсткая и устойчивая установка. Подходит для крепления валов, осей, тяг и других элементов, которые работают на изгиб или крутящий момент. Часто применяется в машиностроении, на конвейерах, в станках с ЧПУ, в устройствах автоматического управления.

Технические характеристики

• Высота держателя: 70 мм
• Диапазон диаметров прутка: 5–10 мм
• Материал: сталь с антикоррозийным покрытием
• Форма крепления: фальцевая защёлка - обеспечивает быстрый монтаж и демонтаж без инструментов
• Рабочая температура: от –20 C до +80 C

Совместимость и монтаж

Держатель устанавливается на плоскую поверхность с помощью двух крепёжных отверстий под болты M6. Для монтажа используйте стандартные шестигранники или отвёртки. Убедитесь, что поверхность, на которую вы монтируете держатель, ровная и прочная - искривление может вызвать перекос и преждевременный износ. Протестируйте плотность фиксации прутка: он не должен проворачиваться или выпадать при усилии.

Преимущества

• Универсальная форма позволяет использовать один тип держателя для нескольких диаметров прутков - снижает запас деталей на складе
• Фальцевая защёлка работает без винтов и гаек - экономит время при замене или обслуживании
• Стальной корпус с покрытием устойчив к механическим нагрузкам и влаге в условиях цеха
• Низкий профиль - не мешает другим компонентам системы

Ограничения применения

• Не предназначена для работы с трубами, профилями или нецилиндрическими элементами - только круглые прутки
• Не рекомендуется применять при ударных нагрузках выше 10 Нм - возможна деформация защёлки
• Не подходит для постоянной эксплуатации в средах с высокой химической агрессивностью (кислоты, щёлочи)
• Запрещено использовать при температуре выше +80 C - материал теряет упругость

Примеры использования

• Крепление оси привода на ленточном конвейере
• Фиксация тяги в механизме открывания люка на станке
• Удержание вала энкодера в системе контроля положения
• Подвеска направляющего стержня в автоматическом модуле сборки

Практические советы

• Перед установкой проверьте диаметр прутка микрометром - даже 0,3 мм расхождения могут повлиять на надёжность фиксации
• Если пруток имеет следы масла или грязи - протрите его перед вставкой, чтобы избежать проскальзывания
• При длительной работе с вибрациями периодически проверяйте затяжку крепёжных болтов
• Держатель совместим со всеми стандартными прутками ГОСТ 2590 и ISO 1075 - можно использовать импортные аналоги
• Артикул ma0455 - единственный вариант в линейке КМ-Профиль с такой высотой и диапазоном; другие модели имеют меньшую или большую высоту
