Универсальный поддерживающий профиль 36х17х1,5 L400 мм | UPP400 КМ-профиль LO12006

Поддерживающий профиль универсальный 36x13x1.5 L400 мм, 36x17x1.5 L400 мм, сталь 1.5мм, КМ-профиль - это металлический элемент для сборки несущих конструкций кабеленесущих систем. Профиль КМ-профиль выполнен из оцинкованной стали, устойчив к коррозии и подходит для внутреннего монтажа в помещениях. Артикулы lo12006 и upp400 соответствуют одной модели с двумя вариантами ширины слота.

Назначение и область применения

Поддерживающий профиль универсальный 36x13x1.5 L400 мм, 36x17x1.5 L400 мм, сталь 1.5мм, КМ-профиль используется как опора для кабельных трасс, лотков, каналов и других компонентов кабеленесущих систем. Подходит для создания нестандартных конструкций без сварки - крепится с помощью болтов, хомутов или шпилек. Часто применяется в системах подвеса типа «качели». Назначен для установки внутри зданий: офисах, цехах, распределительных щитах, серверных, телекоммуникационных пунктах. Не предназначен для открытых площадок или агрессивных сред.

Технические характеристики

• Габариты: 36×13 мм или 36×17 мм (ширина слота), длина 400 мм
• Толщина стенки: 1,5 мм
• Материал: сталь оцинкованная по методу Сендзимира

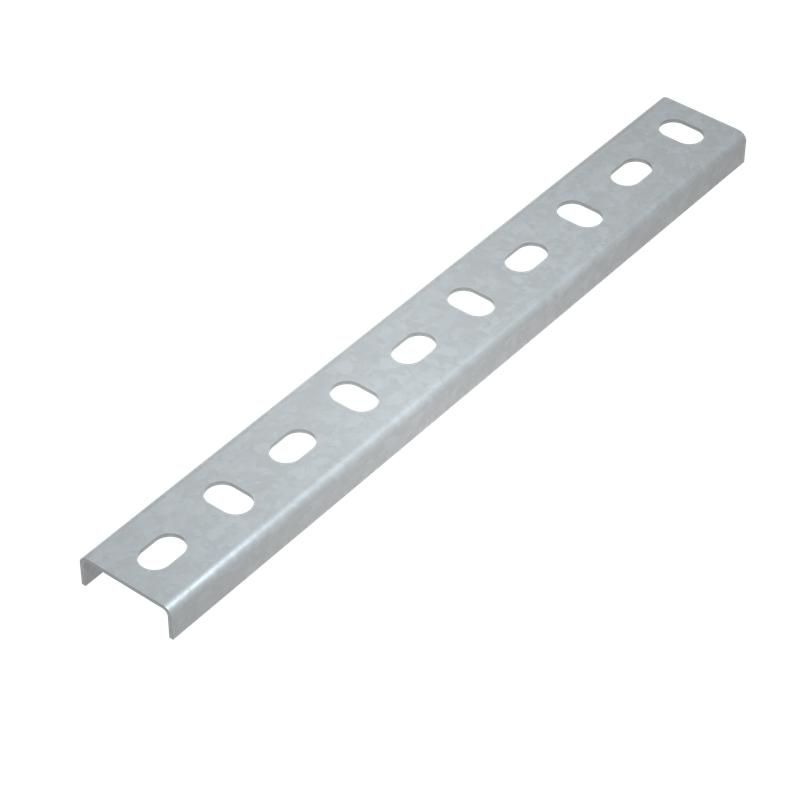

• Форма: U-профиль с открытым верхом
• Перфорация: задняя поверхность с отверстиями для крепления
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C
• Огнестойкость: да - не поддерживает горение, сохраняет форму при нагреве

Совместимость и монтаж

Производитель рекомендует использовать профиль КМ-профиль совместно со стандартными крепёжными элементами: анкерами, болтами М6–М8, шпильками, хомутами и кронштейнами. Перфорация на задней стороне обеспечивает гибкую фиксацию к стенам, потолкам или другим поверхностям. Для монтажа системы «качели» на шпильках требуется два профиля, установленных параллельно. Слот шириной 17 мм подходит для большинства кабельных лотков; 13 мм - для более узких моделей. Сборка выполняется без сварки - все соединения механические.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Оцинкование по методу Сендзимира гарантирует равномерное покрытие и долгий срок службы. Огнестойкость подтверждает соответствие нормам пожарной безопасности для внутренних электроустановок. Сертификаты качества доступны у производителя - КМ-профиль.

Преимущества

• Высокая жёсткость за счёт толщины 1,5 мм - выдерживает нагрузки от кабелей и оборудования
• Защита от коррозии благодаря цинковому покрытию Сендзимира - продлевает срок службы
• Готовая перфорация снижает время монтажа - не требует дополнительного сверления
• Два варианта ширины слота (13 и 17 мм) позволяют адаптировать конструкцию под разные типы лотков
• Не требует сварочных работ - безопаснее и быстрее в установке

Ограничения применения

• Не предназначена для внешней установки - не выдерживает постоянного воздействия осадков, солнца и высокой влажности
• Не рекомендуется для агрессивных сред: химических цехов, морских портов, кислотных производств
• При использовании в условиях повышенной влажности (>80%) возможна коррозия в местах повреждения покрытия
• Не является несущим элементом для тяжёлых силовых кабелей массой более 100 кг на один метр профиля - требуется расчет нагрузки

Примеры использования

• Крепление пластиковых кабельных лотков в серверной комнате
• Подвес кабельных трасс над технологическим оборудованием в цехе
• Создание рамы для монтажа распределительных щитов на стене
• Формирование направляющих для кабельных каналов в офисном пространстве
• Система «качели» на шпильках для подвешивания лотков вдоль потолка

Практические советы

• Выбирайте профиль с шириной слота 17 мм, если используете лотки стандартных размеров - так легче добиться плотного контакта
• При монтаже на бетонную стену используйте анкерные болты M6/M8 - они обеспечивают надёжную фиксацию
• Если профиль КМ-профиль будет закрываться декоративным кожухом, проверьте, что его габариты (36 мм) не будут мешать установке
• Не перегружайте профиль - максимальная нагрузка зависит от шага крепления: чем чаще точки крепления, тем выше допустимая нагрузка
• При необходимости удлинить конструкцию - соединяйте профили встык с помощью крепёжных планок, а не сваркой
