Универсальный соединитель на мостовой опоре для прутка 5-10 мм H65 | USMO-H65-5-10 КМ-профиль MA0553

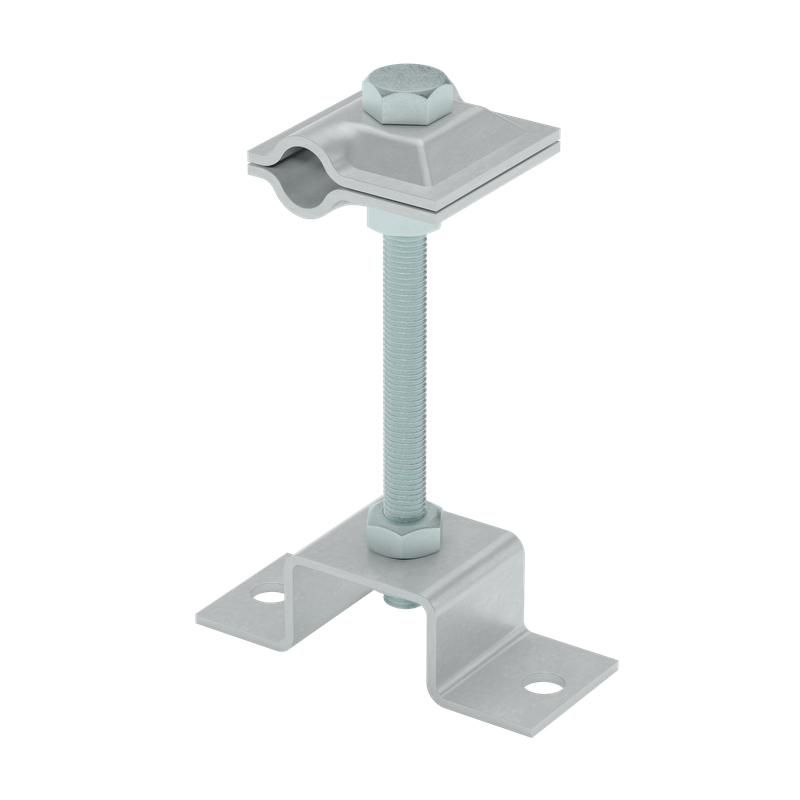

Универсальный соединитель КМ-Профиль USMO-H65-5-10 предназначен для надёжного крепления проводников молниезащиты и заземления на кровле и фасадах зданий. Он входит в систему AURAFORT® и обеспечивает механическую фиксацию прутков диаметром 5–10 мм на высоте 65 мм от поверхности.

Назначение и область применения

Соединитель USMO-H65-5-10 используется для сборки молниезащитных сеток и контуров заземления на крышах, стенах и других вертикальных/горизонтальных поверхностях. Применяется в системах молниезащиты зданий жилых, промышленных и общественных объектов. Подходит для установки на металлические, бетонные и другие типы оснований через крепёжные отверстия в основе изделия.

Технические характеристики

• Высота от поверхности: 65 мм
• Диаметр фиксируемого прутка: 5–10 мм
• Зажим: болты M8
• Материал: сталь с электрохимическим цинкованием
• Стандарт corrosion resistance: соответствует требованиям ГОСТ 15150-69 (класс 3 – умеренно агрессивная среда)

Совместимость и монтаж

USMO-H65-5-10 совместим с медными и стальными проводниками диаметром 5–10 мм, используемыми в системах AURAFORT®. Для монтажа требуется просверлить отверстия в основании и закрепить изделие анкерами, шпильками или другими подходящими крепёжными элементами. Пруток вставляется в зажимную часть и фиксируется двумя болтами M8. Затяжка должна выполняться до плотного контакта, без перегрузки резьбы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к внешним воздействиям. Материал обеспечивает долговечность в условиях сухого климата и слабой агрессии. Соответствует нормам безопасности для систем молниезащиты согласно ПУЭ и СП 34.13330.

Преимущества

• Универсальная форма позволяет использовать одинаковый компонент для различных участков кровли и фасада
• Электрохимическое цинкование повышает срок службы против коррозии
• Простая и проверенная конструкция с болтовым зажимом снижает риск ошибок при монтаже
• Поддерживается в рамках единой системы AURAFORT®, что гарантирует совместимость с другими элементами

Ограничения применения

Не рекомендуется применять USMO-H65-5-10 в агрессивных средах: повышенной влажности, соляном тумане, химически активных парах или в помещениях с постоянным воздействием кислот/щелочей. Также не подходит для монтажа в зонах с частыми температурными колебаниями выше +60 C или ниже −40 C. Не предназначается для нагрузок, отличных от статических - не выдерживает ударные или вибрационные усилия.

Примеры использования

• Фиксация горизонтального проводника по краю плоской крыши промышленного здания
• Установка вертикального вывода заземления на стене административного корпуса
• Сборка сетчатой молниезащиты на историческом здании с каменной кладкой
• Крепление провода между точками заземления на технологической площадке с минимальной влажностью воздуха

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в интервал 5–10 мм; слишком тонкий или толстый пруток снижает контакт и надёжность
• Используйте только болты M8 с гроверами или пластиковыми шайбами для предотвращения саморазвинчивания
• При установке на бетон - выбирайте анкеры с распорным механизмом, рассчитанные на несущую способность минимум 1,5 кН
• Рекомендуется периодическая проверка затяжки болтов после первых 6 месяцев эксплуатации, особенно в районах с ветровыми нагрузками
• USMO-H65-5-10 от КМ-Профиль - это компонент системы AURAFORT®; для сохранения целостности защиты не смешивайте с аналогами других производителей
