Переключатель пакетный ПП3-100/Н2 М3,до 100А,на задн./панель, IP00 - ET002019 Электротехник

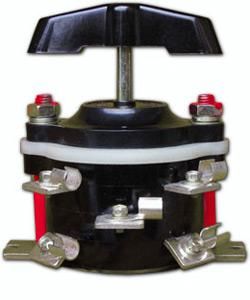

Переключатель пакетный ПП3-100/Н2 М3 от Электротехник - это ручной коммутационный аппарат с трёхполюсным кулачковым механизмом, рассчитанный на ток до 100 А и напряжение 380 В переменного тока. Подходит для монтажа на заднюю панель оборудования, обеспечивает управление цепями с нейтральным положением. Артикул et002019 соответствует исполнению 3 и защищён только от прямого контакта (IP00).

Назначение и область применения

Переключатель пакетный ПП3-100/Н2 М3 используется для ручного управления электрическими цепями в системах распределения энергии. Применяется как:

• вводной выключатель или переключатель в цепях управления электрооборудования;
• коммутатор для нечастых включений и отключений нагрузки;
• устройство ручного управления асинхронными двигателями в сетях переменного тока.

Подходит для работы в режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Частота переключений - не более 120 раз в час.

Технические характеристики

• Тип: кулачковый переключатель с механическим приводом
• Номинальный ток: 100 А
• Число полюсов: 3
• Число положений: 3 (включает нейтральное положение)
• Номинальное напряжение: до 380 В AC (50/60/400 Гц), до 220 В DC
• Степень защиты: IP00 - нет защиты от внешних воздействий, доступны только контактные части
• Температурный диапазон: от -40 C до +45 C
• Управление: короткая поворотная рукоятка
• Монтаж: на монтажную плату (задняя панель)
• Конструкция: устройство наружного монтажа - корпус не герметичен, требует установки внутри щита или защищённой зоны

Совместимость и монтаж

Переключатель пакетный ПП3-100/Н2 М3 предназначен для установки на монтажную плиту или заднюю панель шкафа. Крепится через отверстия в корпусе - требуется предварительно просверленное отверстие подходящего размера. Наличие наконечников позволяет подключить провода сечением до 16 мм2 (для медных жил). Убедитесь, что место монтажа имеет достаточную прочность и доступ для обслуживания. Поскольку степень защиты IP00 не предусматривает никакую изоляцию от пыли и влаги, устройство **не допускается** к установке вне закрытых щитов или защитных кожухов.

Безопасность и стандарты

Переключатель пакетный ПП3-100/Н2 М3 соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 12444. Конструкция обеспечивает безопасное отключение цепи при наличии нейтрального положения - исключает случайное включение. Для работы в условиях повышенной опасности необходимо использовать в сочетании с автоматическими выключателями или предохранителями. Отсутствие степени защиты IP00 делает невозможным применение в сырых, запылённых или открытых средах без дополнительной защиты.

Преимущества

• Простая и проверенная временем конструкция - минимум движущихся деталей, высокая отказоустойчивость
• Наличие наконечников на выводах 100 А - упрощает и ускоряет подключение кабелей
• Трёхпозиционный переключатель с нейтральным положением - удобен для управления направлением движения двигателей или выбора режимов работы
• Широкий температурный диапазон - работает в холодных складах и неотапливаемых помещениях

Ограничения применения

• Не применяется в условиях наличия пыли, влаги, масла или химически активных паров - IP00 не защищает от внешних факторов
• Запрещено использование вне закрытых электрощитов или защитных корпусов
• Не рекомендован для частого переключения - максимальная частота 120 раз/час; при превышении возможна быстрая износостойкость контактов
• Не подходит для автоматизированных систем - только ручное управление
• Требует фиксированной установки - не предназначен для мобильного или временного подключения

Примеры использования

• Ручное включение/выключение и изменение направления вращения асинхронного двигателя на конвейере
• Выбор режима работы станка: “работа”, “останов”, “реверс”
• Вводной переключатель для питания группы оборудования в ремонтной мастерской
• Коммутирование цепей управления в пульте оператора внутри металлического шкафа

Практические советы

• При монтаже используйте только качественные наконечники типа НШВИ-16 или аналоги - они совместимы с клеммами 100 А
• Обязательно проверьте посадочные размеры перед установкой - типовой диаметр отверстия для монтажа составляет 32–35 мм
• Не забывайте отключать питание перед заменой или обслуживанием - даже в нейтральном положении есть риск остаточного напряжения
• Для длительной службы регулярно осматривайте контакты на окисление и нагрев - особенно при работе близко к предельному току
• Если нужна защита от пыли и влаги - выбирайте модели с IP30/IP56, но учтите, что ПП3-100/Н2 М3 (et002019) такой защиты не имеет
