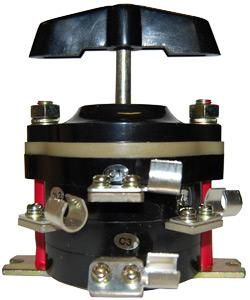

Переключатель пакетный ПП3-160/Н2 (исп. 3) Электротехник ET002441 ЕТ002441

Переключатель пакетный ПП 3-160/Н2 М3 исп.3 от бренда Электротехник - это ручной трёхполюсный коммутационный аппарат с нейтральным положением, предназначенный для управления асинхронными двигателями и распределения энергии в сетях до 380 В. Устройство рассчитано на ток 160 А, имеет поворотную рукоятку и монтируется на монтажную плату. Артикул et002441 соответствует модели с исполнением 3.

Назначение и область применения

Переключатель пакетный ПП 3-160/Н2 М3 исп.3 используется для:

• ручного включения и отключения питания в цепях управления электрооборудования;
• изменения направления вращения трёхфазных асинхронных двигателей за счёт переключения фаз;
• коммутации нагрузок с небольшой частотой - не чаще 120 раз в час;
• работы в системах распределения энергии с переменным током 50/60 Гц и 400 Гц, а также постоянным током до 220 В.

Подходит для установки в щитах, на стендах, станках, конвейерах и других объектах, где требуется ручное управление электродвигателями.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока, до 220 В постоянного тока
• Номинальный ток: 160 А
• Число полюсов: 3
• Количество положений: 3 (включает нейтральное - «выкл» в центре)
• Тип переключателя: переключатель направления (для реверса двигателя)
• Управление: поворотная рукоятка короткого типа
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в закрытый корпус
• Конструкция: устройство наружного монтажа
• Способ монтажа: на монтажную плату (панель)
• Режимы работы: продолжительный, прерывисто-продолжительный, повторно-кратковременный

Совместимость и монтаж

Переключатель пакетный ПП 3-160/Н2 М3 исп.3 монтируется на металлическую или композитную монтажную плату с отверстием подходящего диаметра. Для обеспечения безопасности необходимо помещать его внутрь шкафа или корпуса с защитой минимум IP30, так как сам прибор не имеет внешней защиты (IP00). Кабели подключаются к клеммам без предварительной установки наконечников - в данной модификации они не предусмотрены (наконечники есть только у моделей на 63 и 100 А).

Не рекомендуется использовать в условиях повышенной запылённости, влаги или открытых площадках без дополнительной оболочки.

Безопасность и стандарты

Аппарат соответствует требованиям к ручным коммутационным устройствам для промышленного использования. Отсутствие степени защиты (IP00) означает, что он не предназначен для самостоятельной эксплуатации вне корпуса. Обязательно соблюдайте правила электробезопасности: отключение питания перед обслуживанием, использование изолирующих средств, исключение доступа посторонних лиц.

Преимущества

• Простая и проверенная механическая конструкция - высокая надёжность при редких операциях
• Наличие нейтрального положения позволяет безопасно останавливать двигатель перед изменением направления вращения
• Широкий спектр применений благодаря совместимости с различными типами нагрузок
• Произведён в рамках крупнейшей в СНГ линейки пакетных выключателей - гарантированная доступность запасных частей и аналогов

Ограничения применения

• Не допускается установка в открытом виде - IP00 не защищает ни от пыли, ни от влаги
• Запрещено использовать для частого включения/отключения - максимальная частота 120 раз в час; при превышении возможна быстрая износ контактов
• Отсутствуют наконечники на клеммах - требуется ручная подготовка проводов (обжим, зачистка)
• Не подходит для автоматических систем - только ручное управление
• Не применяется в цепях с током выше 160 А или напряжением свыше 380 В переменного тока

Примеры использования

• Реверсивный пуск насоса на водоканале - переключение между «вперёд» и «назад» через нейтральное положение
• Управление конвейерной лентой на заводе - ручной запуск, остановка, смена направления движения
• Использование в тестовых стендах для диагностики трёхфазных двигателей
• Вводной рубильник в малогабаритном распределительном щите с ограниченным бюджетом

Практические советы

• Выбирая место установки, убедитесь, что монтажная плата жестко закреплена - вибрация снижает срок службы контактов
• Проверьте диаметр отверстия под рукоятку перед монтажом - несоответствие может затруднить установку
• Обязательно используйте защитный кожух или шкаф класса IP30/IP56 - даже если прибор установлен внутри помещения
• При замене устройства - сохраняйте порядок подключения фаз (L1, L2, L3); перепутанные провода вызовут неверное направление вращения двигателя
• Не используйте этот переключатель вместо контактора - он не предназначен для частых срабатываний и не гасит дугу эффективно
