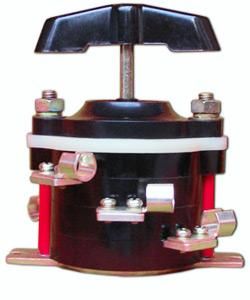

Выключатель пакетный ВП3-160 М3, до 160А, на зад/панель, IP00 - ПВ 3-160 М3 исп.3 Электротехник ET002529

Выключатель пакетный ВП3-160А, выпускаемый брендом Электротехник под артикулом et002529, предназначен для ручной коммутации трёхфазных цепей до 160 А в системах распределения энергии и управления оборудованием. Его простая конструкция и отсутствие защиты от внешних воздействий делают его подходящим для установки внутри щитов и шкафов.

Назначение и область применения

Выключатель пакетный ВП3-160А используется для:

• ввода и отключения питания в распределительных устройствах;
• ручного управления асинхронными двигателями в цепях переменного тока;
• коммутации нагрузок с невысокой частотой включения-выключения;
• в качестве главного выключателя в электрощитах.

Применяется в промышленных объектах: на станках, конвейерах, насосных станциях, в системах автоматизации. Подходит для помещений с контролируемой средой — без пыли, влаги и механических повреждений.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Рабочее напряжение: до 440 В переменного тока, 50 Гц
• Степень защиты: IP00 — отсутствует защита от прикосновений и попадания сторонних предметов
• Конструкция: устройство наружного монтажа, с поворотной рукояткой
• Количество положений переключения: 2 (вкл./выкл.)
• Наличие нулевой позиции: да — позволяет полностью отключить цепь
• Тип присоединения: винтовые зажимы
• Климатическое исполнение: У3 — для эксплуатации в закрытых помещениях с умеренным климатом
• Диапазон температур: от -40 °C до +40 °C
• Соответствие стандарту: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель пакетный ВП3-160А монтируется на монтажную плату или панель через отверстия в корпусе. Для фиксации используются крепёжные отверстия, расположенные по углам корпуса. Присоединение проводов — винтовое, требует предварительной зачистки жил и использования наконечников (на токи до 100 А они уже предусмотрены производителем).

Не допускается установка в открытых местах, на улице или в условиях повышенной запылённости — степень защиты IP00 исключает любую защиту от внешней среды. Монтаж следует выполнять в закрытом электрощите с доступом для обслуживания.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов. Конструкция включает дугогасительную камеру, обеспечивающую безопасное гашение электрической дуги при отключении нагрузки. Корпус изготовлен из негорючего материала, снижающего риск распространения огня при аварийном нагреве.

Преимущества

• Простая и проверенная временем конструкция — минимум деталей, высокая надёжность
• Высокая износоустойчивость — рассчитан на многократные операции включения-отключения
• Наличие нулевого положения — удобно для проведения работ по техобслуживанию
• Поддержка винтового присоединения — совместим с большинством типов кабелей и наконечников
• Использование в качестве главного выключателя — позволяет централизованно отключать всю цепь

Ограничения применения

• Недопустимо применение вне закрытых щитов — IP00 не защищает от пыли, влаги, прикосновений
• Не предназначен для частых включений (более 10–15 раз в час) — возможен быстрый износ контактов
• Не работает в цепях постоянного тока выше 220 В — указано в технических условиях производителя
• Не рекомендован для установки в условиях температур ниже -40 °C или выше +40 °C — выход за диапазон может вызвать хрупкость материалов

Примеры использования

• Главный рубильник в распределительном щите цехового оборудования
• Ручной выключатель для питания станка с асинхронным двигателем
• Отключающее устройство перед преобразователем частоты
• Коммутирующий элемент в системе управления насосной группой

Практические советы

• Перед монтажом проверьте посадочные отверстия — размеры должны точно соответствовать корпусу ВП3-160А
• Используйте наконечники типа НШВИ или НК для медных жил сечением до 35 мм² — это повысит контакт и снизит нагрев
• Обязательно отключайте питание перед заменой или обслуживанием — даже при отключенном выключателе часть цепи может находиться под напряжением
• Не используйте этот выключатель вместо автоматического выключателя — он не имеет тепловой или электромагнитной защиты
• При необходимости защиты от внешнего воздействия — поместите ВП3-160А внутрь щита с классом защиты IP54 или выше
