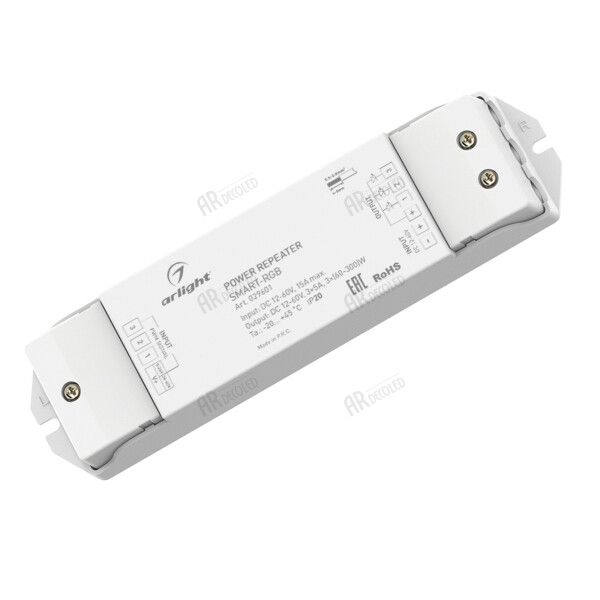

Усилитель SMART-RGB (12-60V, 3x5A) (Arlight, -) | 029601 Arlight

Усилитель SMART-RGB (12-60V, 3x5A) от Arlight предназначен для усиления управляющего сигнала RGB-светодиодных лент, обеспечивая равномерную яркость на длинных участках. Этот усилитель работает с напряжением от 12 до 60 В постоянного тока и поддерживает три независимых канала, что делает его подходящим решением для сложных осветительных систем.

Назначение и область применения

Усилитель SMART-RGB (12-60V, 3x5A) используется для передачи управляющего сигнала от контроллера к светодиодным лентам, когда расстояние между источником управления и лентой слишком велико, либо суммарная мощность ленты превышает возможности контроллера. Он не генерирует свет, а лишь усиливает сигнал PWM, чтобы ленты работали стабильно без мерцания или потери цвета. Подходит для установки в коммерческих и бытовых проектах: подсветка фасадов, интерьеров, выставочных стендов, рекламных щитов и декоративных элементов.

Технические характеристики

• Входное напряжение: 12–60 В постоянного тока
• Выходное напряжение: совпадает с входным (12–60 В)
• Выходной ток: 15 А (по 5 А на каждый из трёх каналов R, G, B)
• Максимальная выходная мощность: 900 Вт (при 60 В)
• Рабочий диапазон мощности нагрузки: 216–1080 Вт
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли
• Габариты: 175 × 45 × 27 мм
• Материал корпуса: пластик
• Цвет корпуса: белый
• Способ монтажа: накладной
• Функция диммирования: отсутствует - управление осуществляется через внешний контроллер

Совместимость и монтаж

Усилитель SMART-RGB (12-60V, 3x5A) совместим со всеми стандартными RGB-контроллерами, работающими на напряжении 12–60 В. Для подключения требуется провести четыре пары проводов: питание (плюс/минус) и три сигнальных канала (R, G, B). Монтаж выполняется накладным способом - устройство крепится на поверхность с помощью саморезов или двустороннего скотча. Учитывайте, что он не имеет встроенной защиты от перегрева; рекомендуется устанавливать его в хорошо вентилируемом месте, особенно при работе на предельной мощности. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Усилитель SMART-RGB (12-60V, 3x5A) соответствует требованиям безопасности для внутренней установки. IP20 означает, что устройство нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью. Напряжение питания до 60 В считается безопасным для человека, однако все работы должны выполняться при отключённом питании.

Преимущества

• Поддержка широкого диапазона напряжений (12–60 В) - совместим с большинством современных LED-систем
• Трёхканальная структура позволяет точно управлять цветовой температурой и оттенками RGB-лент
• Высокая выходная мощность (до 900 Вт) - подходит для длинных лент и многоканальных комплектов
• Компактный размер - легко помещается в нишах, коробах и за панелями
• Простая схема подключения - не требует программирования или настройки

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - IP20 недостаточно для таких сред
• Отсутствие функции диммирования - регулировка яркости возможна только через контроллер, который должен поддерживать PWM
• Не поддерживает адресные ленты (WS2812, APA102 и аналоги) - только обычные RGB-ленты с четырёхпроводной схемой
• При длительной работе на максимальной нагрузке возможен нагрев корпуса - необходима принудительная вентиляция

Примеры использования

• Подсветка потолка в зале длиной более 10 метров - усилитель устанавливают в середине линии, чтобы избежать падения яркости
• Архитектурная подсветка фасада здания с несколькими секциями RGB-лент - один усилитель обслуживает три группы
• Декоративная подсветка бара или ресторана - усилитель монтируется за плинтусом рядом с лентой
• Системы освещения в торговых центрах - несколько усилителей используются для координации цвета на больших площадях

Практические советы

• Перед подключением проверьте соответствие напряжения питания контроллера и усилителя - они должны быть одинаковыми
• Используйте провода достаточного сечения (не менее 1,5 мм2 для тока 5 А на канал); малое сечение вызывает потерю напряжения и перегрев
• Не подключайте больше одной ленты на каждый канал, если её мощность превышает 150 Вт - лучше разделить нагрузку
• Если планируете использовать несколько усилителей, подключите их к одному источнику питания - так исключаются задержки и рассогласование цвета
• Убедитесь, что контроллер поддерживает выходной ток хотя бы 1 А на канал - иначе сигнал будет слабым даже после усиления
