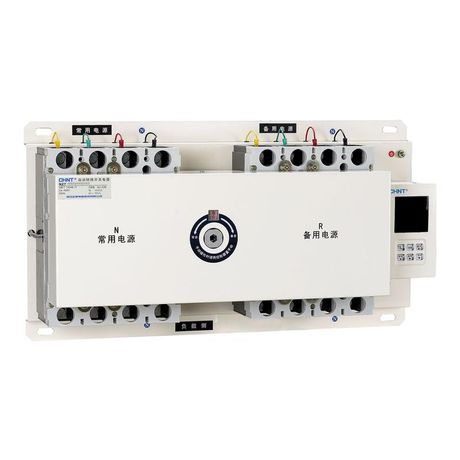

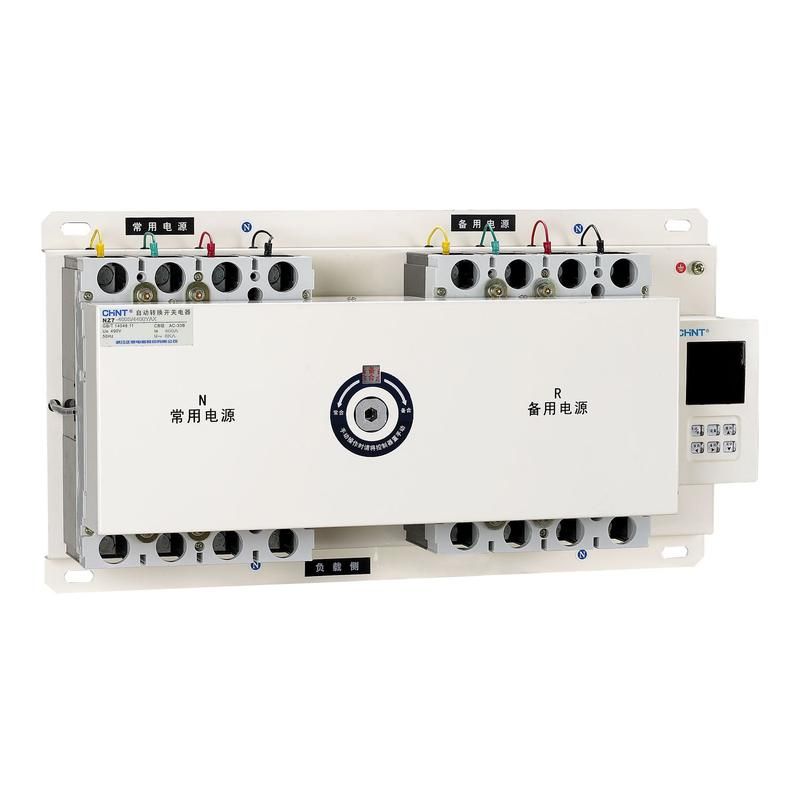

Устройство автоматического ввода резерва ( АВР ) NXZM-400S/3B 350A | 256812 CHINT

Устройство автоматического ввода резерва NXZM-400S/3B 350A от бренда CHINT предназначено для бесперебойного питания критичных нагрузок за счёт автоматического переключения между основным и резервным источниками электроэнергии. Применяется в трёхфазных сетях 400 В, обеспечивает надёжную работу при высоких токах и коротких замыканиях.

Назначение и область применения

Устройство автоматического ввода резерва NXZM-400S/3B 350A используется там, где недопустимо прерывание электропитания: в многоквартирных домах, больницах, серверных помещениях, промышленных цехах и на объектах ЖКХ. Оно автоматически переключает нагрузку с основной сети на резервную (например, с генератора или второго ввода) при исчезновении напряжения на основном источнике и обратно - при восстановлении.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно, без потери симметрии нагрузки;
• Номинальный ток: 350 А - способно выдерживать постоянную нагрузку до этого значения;
• Номинальное напряжение: 400 В - совместимо с сетями 380–415 В, 50 Гц;
• Разрывная мощность: 50 кА - способно безопасно отключить цепь даже при максимальном токе КЗ;
• Номинальный ток защиты от перегрузки: 350 А - встроенная защита от длительного превышения тока;
• Защита от перегрева: да - термическая защита предотвращает повреждение контактов при перегрузках.

Совместимость и монтаж

Устройство NXZM-400S/3B 350A устанавливается в распределительных щитах с достаточным свободным местом для коммутационных элементов. Подключение выполняется через верхние и нижние клеммы - входы для основного и резервного ввода, выход на нагрузку. Для работы требуется внешнее управление (обычно от контроллера АВР), сам прибор не содержит встроенной логики - он является исполнительным механизмом. Монтировать можно только в сухих, хорошо вентилируемых помещениях, без воздействия прямых солнечных лучей и агрессивных сред.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-6-1 для устройств автоматического ввода резерва. Конструкция выполнена из трудносгораемых материалов, имеет механическую блокировку против одновременного замыкания обоих вводов - исключает параллельное питание. Наличие защиты от перегрузки и перегрева снижает риск возникновения аварийных ситуаций.

Преимущества

• Высокая разрывная способность (50 кА) позволяет использовать в районах с высокой токовой составляющей КЗ;
• Интегрированная защита от перегрузки и перегрева увеличивает срок службы контактов;
• Трёхполюсная конструкция гарантирует равномерное распределение нагрузки по фазам;
• Совместимость с системами управления от других производителей - легко интегрируется в существующие решения.

Ограничения применения

• Не предназначен для однофазных сетей - требует трёхфазного ввода;
• Не работает автономно: нужна внешняя система управления (контроллер АВР);
• Максимальный ток 350 А - нельзя применять для нагрузок выше 630 А, указанных в описании серии;
• Не рекомендуется для установки вне помещений - отсутствует указанная степень защиты IP.

Примеры использования

• Электроснабжение лифта в жилом доме - переключение на дизель-генератор при отключении основного ввода;
• Цех с CNC-станками - сохранение режима работы при сбоях в энергосистеме предприятия;
• Аптека или медицинский пункт - обеспечение непрерывной работы холодильных установок и реанимационного оборудования;
• Коммунальные насосные станции - работа без остановки при переходе на резервный ввод.

Практические советы

• Перед монтажом проверьте соответствие номинала вашего резервного источника (генератора или второго ввода) - он должен быть не менее 350 А;
• Обязательно используйте внешний контроллер АВР, который будет определять состояние сети и давать команды на переключение;
• Учитывайте посадочные размеры устройства - оно занимает значительное место в шкафу; предусмотрите доступ для обслуживания;
• Регулярно проверяйте механическую часть переключателя - особенно после частых срабатываний - чтобы избежать заклинивания;
• Устройство NXZM-400S/3B 350A от CHINT - надёжный компонент, но не заменяет регулярное техобслуживание системы АВР в целом.
