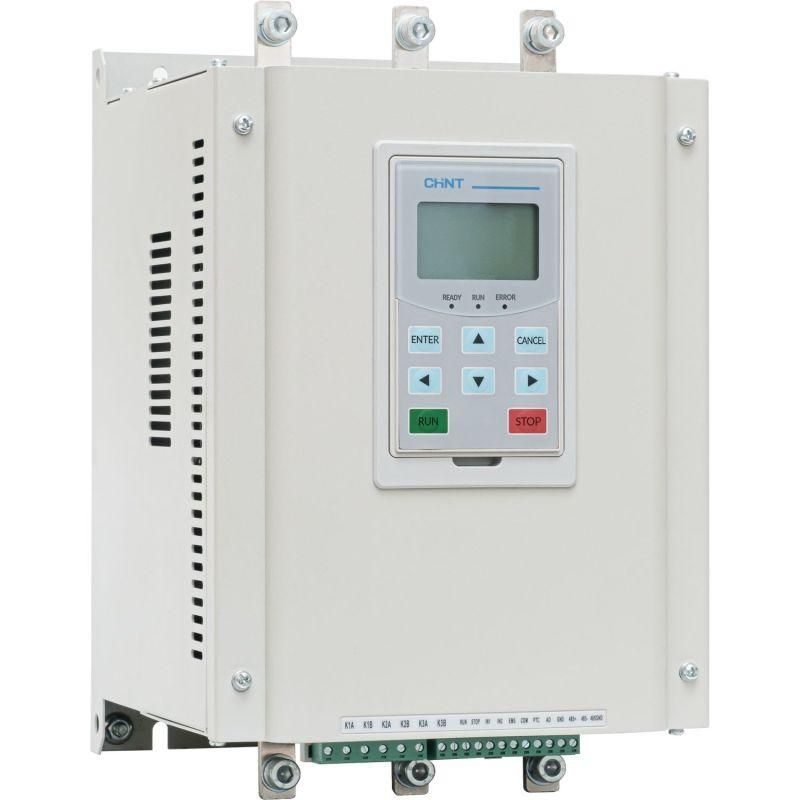

Устройство плавного пуска NJR5-220/ZX3 220А 110кВт 380В | 438272 CHINT

Устройство плавного пуска NJR5-220/ZX3 от CHINT предназначено для мягкой запуска трехфазных асинхронных двигателей мощностью до 110 кВт при напряжении 380 В. Благодаря контролируемому нарастанию тока снижаются механические нагрузки на привод и сетевые помехи, что продлевает срок службы оборудования. Артикул 438272 соответствует модели с номинальным током 220 А.

Назначение и область применения

Устройство плавного пуска NJR5-220/ZX3 используется для плавного запуска и остановки электродвигателей переменного тока, исключая резкий скачок тока при включении. Подходит для насосов, вентиляторов, компрессоров, конвейеров, эскалаторов и других механизмов с высокой инерцией. Особенно эффективно там, где требуется избежать ударных нагрузок на ременные передачи, муфты или валы.

Технические характеристики

• Номинальное рабочее напряжение: 380 В (трёхфазное переменное напряжение сети)
• Номинальный рабочий ток: 220 А - максимальный допустимый ток через устройство при длительной работе
• Номинальная мощность двигателя: 110 кВт - рекомендованная мощность подключаемого двигателя
• Род тока: Переменный (AC) - совместим только с трёхфазными сетями 50 Гц
• Защита от перегрузки двигателя: Да - автоматически отключает питание при превышении тока сверх установленного порога
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не защищён от воды и пыли; требует установки в закрытом щите

Совместимость и монтаж

Устройство NJR5-220/ZX3 подключается между источником питания и двигателем. Для монтажа необходимы три фазы L1–L3, ноль N (необязательно для управления) и заземление PE. Клеммы рассчитаны на провода сечением до 50 мм2. Устанавливается на DIN-рейку 35 мм или жестко крепится к стенке шкафа. Обязательно соблюдать минимальные зазоры вокруг корпуса для теплоотвода - не менее 50 мм сбоку и сверху. Монтаж возможен только в сухих помещениях с температурой от –10C до +50C.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 и ГОСТ Р 50030.4.2. Защита от перегрузки реализована по принципу теплового расцепления с самовозвратом после остывания. Напряжение управления - внутреннее, не требует внешнего источника. Отключение происходит при превышении тока более чем на 120% от номинала в течение заданного времени.

Преимущества

• Исключает броски тока при запуске - снижает нагрузку на сеть и выключатели
• Автоматическая защита от перегрузки уменьшает риск выхода двигателя из строя
• Монолитная конструкция без движущихся частей повышает надёжность
• Поддерживает работу с двигателями класса IE2–IE4
• Не требует программирования - настройка осуществляется переключателями внутри устройства

Ограничения применения

• Не предназначен для работы с однофазными двигателями
• Запрещена установка в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает защиту от жидкости
• Не подходит для частотного регулирования скорости - только пуск/останов
• Не работает с двигателями выше 110 кВт - превышение мощности вызывает перегрев и отказ
• Требует принудительного охлаждения при продолжительной работе на пределе тока (более 180 А в течение 1 часа)

Примеры использования

• Водяной насос в системе центрального отопления - плавный запуск предотвращает гидроудары в трубах
• Конвейер на пищевом производстве - снижает износ роликов и приводных цепей
• Вентиляционная установка в промышленном цеху - уменьшает нагрузку на автоматический выключатель
• Компрессор для воздушной системы - защищает двигатель от многократных пусков

Практические советы

• Выбирайте NJR5-220/ZX3 только для двигателей с номиналом 110 кВт и ниже - даже 115 кВт может привести к срабатыванию защиты
• Обязательно проверьте посадочные размеры и тип клемм перед заказом - артикул 438272 имеет специфическую конфигурацию подключения
• При использовании в шкафах с несколькими устройствами плавного пуска - учтите суммарную тепловую нагрузку и организуйте вентиляцию
• Не заменяйте оригинальные термореле - они откалиброваны под ток 220 А и несовместимы с другими моделями
• После аварийного отключения дождитесь полного остывания - повторный пуск раньше 10 минут может привести к повторному срабатыванию
