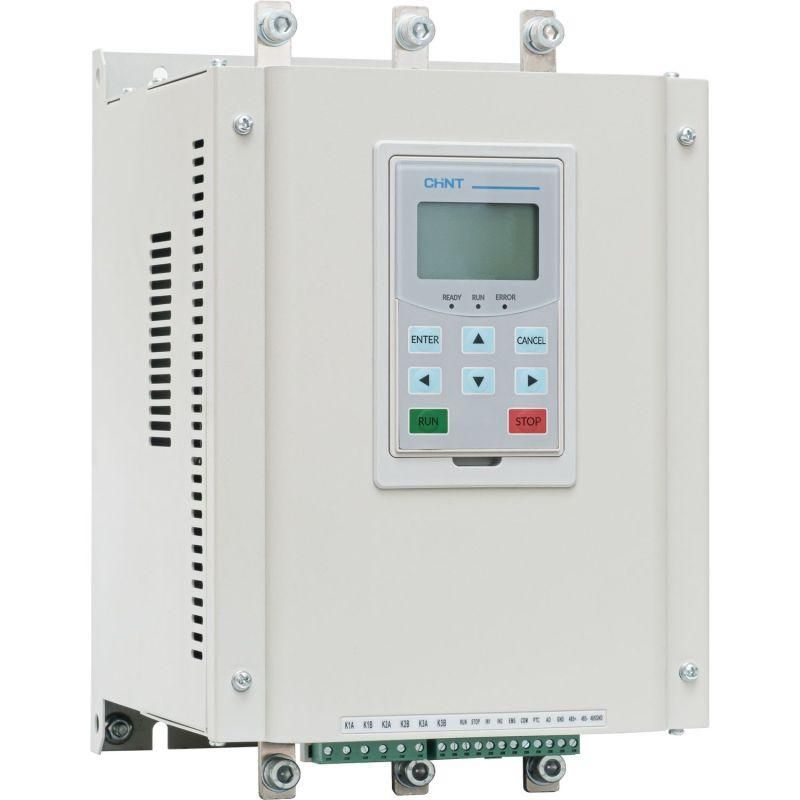

Устройство плавного пуска NJR5-180/ZX3 180А 90кВт 380В | 438271 CHINT

Устройство плавного пуска CHINT 438271 предназначено для мягкого запуска трёхфазных асинхронных двигателей мощностью до 90 кВт, снижая пиковые нагрузки на сеть и механические компоненты. Подходит для промышленного оборудования, где важна надёжность и долговечность.

Назначение и область применения

Устройство плавного пуска CHINT 438271 используется для постепенного увеличения напряжения на двигателе при старте, вместо резкого включения. Это уменьшает ударные токи, продлевает срок службы ремней, муфт, шестерён и других элементов передачи. Применяется в системах с высокой инерцией: насосах, вентиляторах, конвейерах, компрессорах, мельницах и другом оборудовании, требующем контролируемого запуска.

Технические характеристики

• Номинальное рабочее напряжение: 380 В - совместимо с промышленными сетями 380/400 В переменного тока
• Номинальный рабочий ток: 180 А - способно коммутировать токи до этого значения без перегрева
• Номинальная мощность двигателя: 90 кВт - оптимально для двигателей этой мощности, не рекомендуется использовать с более мощными
• Род тока: Переменный (AC) - работает исключительно с трёхфазной сетью
• Встроенная защита от перегрузки двигателя: Да - автоматически отключает питание при превышении допустимых токов
• Степень защиты: IP20 - защищена от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите

Совместимость и монтаж

Устройство плавного пуска CHINT 438271 подключается между источником питания и двигателем. Для монтажа необходимы три фазы L1–L3, ноль N (необязательно для управления, но требуется для защиты) и заземление PE. Клеммы рассчитаны на провода сечением до 50 мм2. Установка возможна только в сухих помещениях внутри распределительного щита. Обязательно соблюдать минимальные зазоры вокруг устройства для теплоотвода - не менее 50 мм с каждой стороны.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Встроенная термическая защита предотвращает повреждение двигателя при длительных перегрузках. Наличие IP20 исключает риск поражения током при нормальной эксплуатации, но не заменяет обязательную защиту от короткого замыкания - необходимо устанавливать автоматический выключатель или предохранители согласно расчетным токам.

Преимущества

• Снижение пусковых токов до 3–4 раз по сравнению с прямым включением - экономия электроэнергии и снижение нагрузки на сеть
• Защита от перегрузки устраняет необходимость в отдельном тепловом реле
• Механическая износостойкость - меньше аварий из-за пробоя ремней или выхода из строя подшипников
• Простая настройка - регулируются время разгона и торможения через кнопки на лицевой панели

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от внешних факторов
• Не подходит для однофазных двигателей или постоянного тока
• Запрещено применять с двигателями мощностью выше 90 кВт - возможен перегрев и отказ
• Не имеет функции реверса - для изменения направления вращения требуется внешний контактор
• Не заменяет частотный преобразователь - не позволяет изменять скорость в режиме реального времени

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Вентиляционная установка в цеху - снижает скачки напряжения при одновременном включении нескольких единиц
• Конвейерная лента на пищевом производстве - минимизирует проскальзывание ленты при старте
• Компрессор воздуха - защищает двигатель и привод от резких нагрузок

Практические советы

• Выбирайте устройство плавного пуска CHINT 438271 только для двигателей с номиналом 90 кВт +-10%. Для меньших мощностей используйте более слабые модели - это выгоднее и надёжнее
• Обязательно проверьте посадочные размеры и тип крепления перед установкой - корпус рассчитан на DIN-рейку 35 мм
• Настройте время разгона в зависимости от нагрузки: для тяжёлых механизмов - 10–20 сек, для лёгких - 3–8 сек
• Проверяйте температуру окружающей среды - максимальная рабочая температура +40C. При более высоких показателях нужна принудительная вентиляция
• После каждого отключения перегрузкой дождитесь остывания - повторный запуск возможен только после сброса защиты
