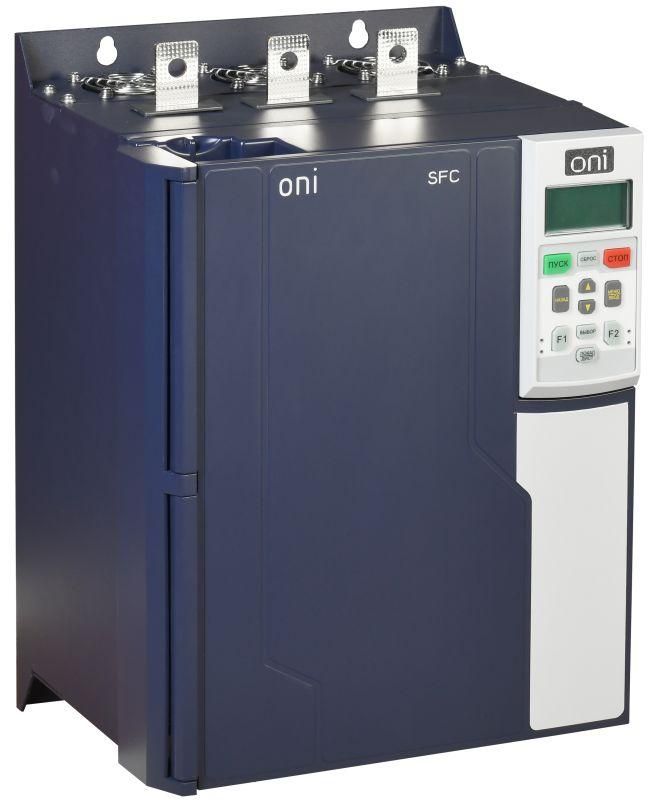

Устройство плавного пуска УПП SFC 3Ф 380В 115кВт 230А Uупр 110-220В - SFC-33-115 IEK

Устройство плавного пуска SFC-33-115 от ONI (IEK) предназначено для мягkiego запуска и останова трёхфазных асинхронных двигателей мощностью до 115 кВт, снижает пиковые нагрузки в сети и продлевает срок службы оборудования.

Назначение и область применения

Устройство плавного пуска SFC-33-115 применяется для контроля пуска и останова асинхронных двигателей с короткозамкнутым ротором. Подходит для оборудования, где важны плавный запуск и отсутствие ударных токов: насосы, компрессоры, вентиляторы, конвейеры, эскалаторы, станки с высоким моментом инерции.

Идеально заменяет классические схемы “звезда–треугольник” и прямые пускатели там, где требуется точная регулировка момента и времени разгона.

Технические характеристики

• Мощность: 115 кВт
• Номинальный ток: 230 А
• Рабочее напряжение питания: 380 В переменного тока, 3 фазы
• Напряжение управления: 110–220 В переменного тока (совместимо с большинством систем автоматизации)
• Тип силовой части: тиристоры на всех трёх фазах
• Система управления: цифровая с русифицированным LCD-пультом
• Встроенный обходной контакт (байпас): да, для всего диапазона мощности
• Защита: перегрузка, перегрев, блокировка по току, обрыв фазы

Совместимость и монтаж

SFC-33-115 устанавливается в распределительном щите. Для работы требует подключения трёх фаз питания, цепи управления и сигнализации. Клеммы для подключения проводов рассчитаны на сечение до 95 мм2.

Обязательно соблюдать посадочные габариты устройства - он предназначен для установки в шкаф шириной не менее 600 мм. Монтаж выполняется вертикально, допускается горизонтальное расположение только при наличии принудительной вентиляции.

Подключение к двигателю осуществляется через три выходных клеммы. Байпас активируется после достижения номинальной скорости - это исключает нагрев тиристоров во время постоянной работы.

Безопасность и стандарты

SFC-33-115 соответствует требованиям ГОСТ IEC 60947-4-2 и имеет степень защиты IP20. Обладает внутренней термической защитой и аварийной блокировкой при отказе одной из фаз. Все элементы управления защищены от случайного воздействия.

Преимущества

• Встроенный байпас - не нужен внешний контактор, что экономит место в шкафу и снижает количество возможных точек отказа
• Cухое охлаждение благодаря оптимальному тепловому режиму - не требует радиаторов или вентиляторов
• Цифровой контроллер с русским интерфейсом - удобная настройка параметров пуска/останова даже без специального обучения
• Снижение пусковых токов до 3–4× ниже, чем при прямом пуске - меньше нагрузка на сеть и механическую передачу
• Значительно увеличенный срок службы двигателя и привода за счёт мягкого ускорения

Ограничения применения

• Не однофазные двигатели
• Не рекомендован для частотного регулирования оборотов - только управление пуском и остановом
• Работает только с асинхронными двигателями; не совместим с синхронными, коллекторными или DC-машинами
• При температуре окружающей среды выше +40 C необходимо обеспечить дополнительную вентиляцию
• Нельзя использовать в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Водонагнетательные насосы в системах водоснабжения - предотвращает гидроудары в трубопроводе
• Компрессоры воздушных сетей - снижает скачки потребления электроэнергии
• Ленточные конвейеры на пищевых производствах - обеспечивает равномерный набор скорости без проскальзывания ремня
• ЭLEVATORЫ и эскалаторы - безопасный плавный старт для пассажиров

Практические советы

• Перед первым запуском обязательно проверьте правильность подключения фаз - неверная последовательность вызывает обратное вращение
• Настройте параметры времени разгона и торможения согласно типу механизма - слишком быстрый пуск сводит на нет преимущество УПП
• Проверяйте состояние вентиляционных решёток каждые 6 месяцев - забитая пылью поверхность снижает
• При длительной работе в режиме байпаса следите за состоянием самого контактора - он остаётся единственной движущейся деталью в системе
• Для сложных объектов используйте выносной пульт - можно удалённо менять параметры без вскрытия шкафа
