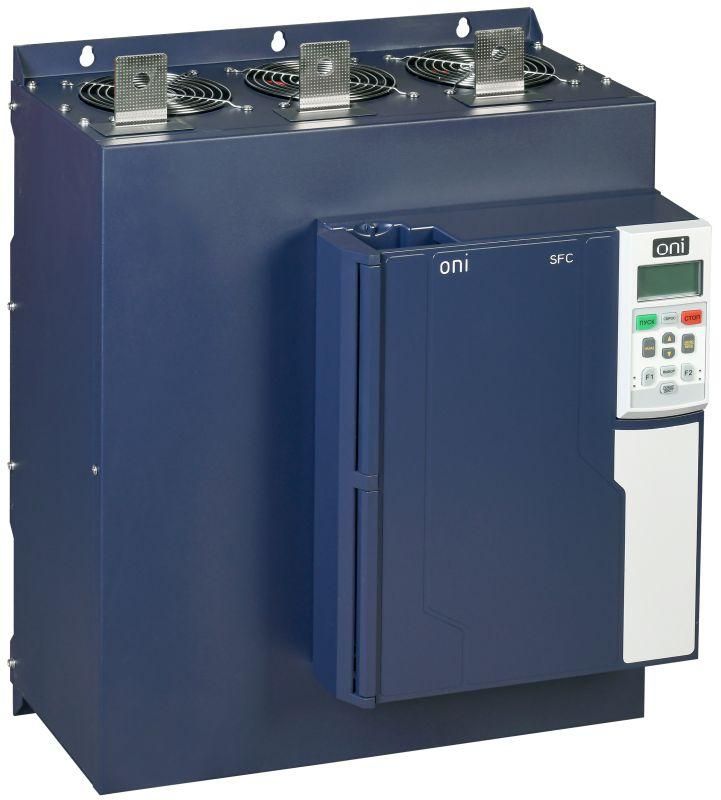

Устройство плавного пуска УПП SFC 3Ф 380В 185кВт 370А Uупр 110-220В - SFC-33-185 IEK

Устройство плавного пуска SFC-33-185 от ONI (IEK) предназначено для мягkiego запуска и останова трёхфазных асинхронных двигателей мощностью до 185 кВт, снижает пиковые нагрузки в сети и продлевает срок службы механических узлов.

Назначение и область применения

Устройство плавного пуска SFC-33-185 применяется для контроля пуска и останова асинхронных ивигателей с короткозамкнутым ротором. Подходит для оборудования с высоким моментом инерции: насосы, компрессоры, вентиляторы, конвейеры, эскалаторы, мельницы, центрифуги. Особенно актуально там, где резкий пуск вызывает скачки напряжения, ударные нагрузки на передачи или частые отказы из-за перегрузок.

Технические характеристики

• Мощность двигателя: до 185 кВт
• Рабочий ток: 370 А
• Напряжение питания: 380 В +-10%, 50 Гц
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: триак/тиристорная сборка на всех трёх фазах
• Система управления: цифровая, с русифицированным LCD-пультом
• Встроенный обходной контактный аппарат (байпас): да, для всего диапазона мощности
• Степень защиты корпуса: IP20 (не защищён от воды, требует установки внутри щита)

Совместимость и монтаж

SFC-33-185 совместим с большинством трёхфазных асинхронных двигателей до 185 кВт. Для подключения требуется соблюдать полярность фаз L1/L2/L3 и N (при наличии). Клеммы управления подключаются к цепям стартера, кнопкам “Пуск” / “Стоп”, сигналам аварии. Байпас автоматически замыкается после выхода двигателя на рабочую скорость - это исключает нагрев тиристоров во время постоянной работы. Монтировать можно только в закрытых распределительных шкафах с принудительной вентиляцией. По габаритам устройство занимает меньше места, чем аналогичные модели с внешним байпасом.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-4-2 и ГОСТ Р 50030.5.1. Обладает встроенной защитой от перегрузки, перегрева, перекоса фаз, потери одной фазы и короткого замыкания. Автоматическое отключение происходит при превышении допустимых значений. Отказы системы диагностируются через LED-индикацию и выводятся на LCD-панель.

Преимущества

• Встроенный байпас снижает тепловую нагрузку на тиристоры - увеличивает долговечность устройства
• Цифровая система управления с русским интерфейсом упрощает настройку и обслуживание
• Экономия электроэнергии за счёт снижения пусковых токов (до 70%)
• Защита механических элементов (ремни, муфты, зубчатые колёса) от ударных нагрузок
• Значительно меньший объём шкафа по сравнению с решениями с внешним байпасом

Ограничения применения

• Не однофазные двигатели
• Не предназначен для регулирования скорости - работает только на пуск и останов
• Требует наличия холодильного контура или вентиляции в шкафу - сам по себе не имеет активного охлаждения
• Не рекомендован для частых пусков более 6–8 раз в час - риск перегрева тиристоров
• Не работает при напряжении ниже 340 В - возможны сбои в управлении

Примеры использования

• Водяной насос на очистных сооружениях - предотвращает гидроудары в трубопроводе
• Компрессор воздушной станции - снижает проседание напряжения в цехе
• Ленточный конвейер на пищевом заводе - обеспечивает равномерный набор оборотов
• Вентиляционная установка в торговом центре - уменьшает нагрузку на сеть при одновременном включении нескольких единиц

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя и тока - SFC-33-185 рассчитан на 370 А, не используйте с двигателями выше 185 кВт
• Обязательно заземлите корпус и подведите питание управления по отдельному проводу - помехи от силовой части могут влиять на работу контроллера
• Настройте временные параметры пуска (например, 10–20 сек) через LCD-панель - слишком быстрый разгон сводит на нет эффект мягкого пуска
• Проверяйте температуру в шкафу каждые 3 месяца - даже с байпасом тиристоры работают с потерями, особенно при длительной работе на 80–90% нагрузки
• При ремонте или замене всегда отключайте питание - внутренние конденсаторы сохраняют заряд несколько минут после отключения
