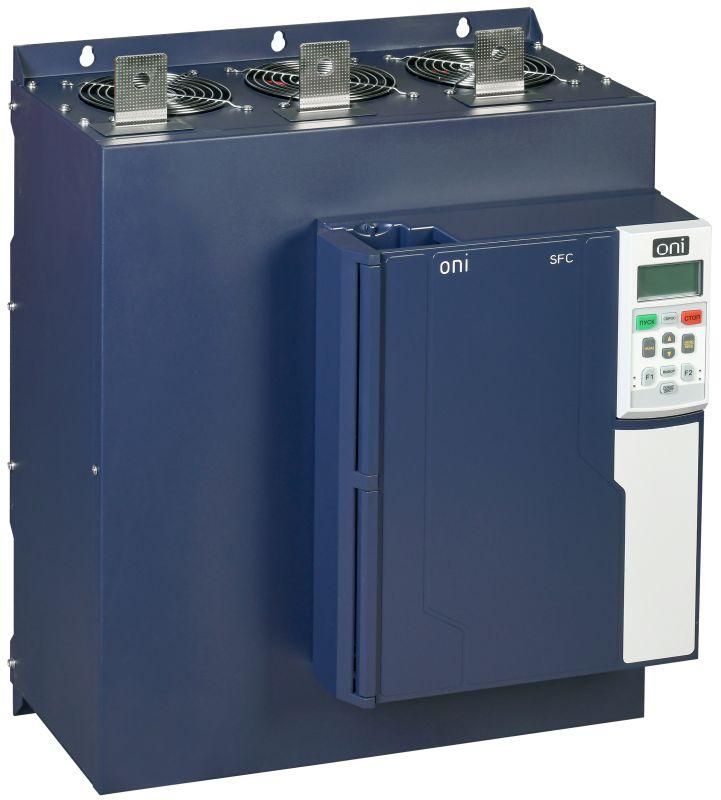

Устройство плавного пуска УПП SFC 3Ф 380В 400кВт 800А Uупр 110-220В - SFC-33-400 IEK

Устройство плавного пуска трехфазное 380В 400кВт 800А, серия SFC от ONI (IEK) обеспечивает мягкий запуск и останов асинхронных двигателей, снижая механические и электрические нагрузки. Артикул sfc-33-400 предназначен для промышленных систем с высокой мощностью, где важна надежность и долгий срок службы оборудования.

Назначение и область применения

Устройство плавного пуска трехфазное 380В 400кВт 800А, серия SFC применяется для плавного запуска и останова асинхронных электродвигателей с короткозамкнутым ротором. Подходит для насосов, вентиляторов, компрессоров, конвейеров, мельниц и другого оборудования, требующего исключения резких пусковых токов. Особенно эффективно там, где частые запуски вызывают износ механизмов или перегрузки сети.

Технические характеристики

• Мощность: 400 кВт
• Номинальный ток: 800 А
• Рабочее напряжение: 380 В переменного тока (трехфазное)
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристоры на каждой фазе
• Система управления: цифровая с русифицированным LCD-пультом
• Встроенный обходной контактор (байпас): да, для всего диапазона мощности

Совместимость и монтаж

Устройство плавного пуска sfc-33-400 совместимо с большинством асинхронных двигателей до 400 кВт, соответствующих стандартам IEC. Для установки требуется свободное место в распределительном щите - наличие встроенного байпаса уменьшает потребность во внешних элементах. Монтаж выполняется согласно схеме подключения, указанной в руководстве. Клеммы рассчитаны на ток 800 А - используйте кабели сечением, соответствующим нормам ПУЭ для данного тока. Подключение управления осуществляется через клеммы для напряжения 110–220 В. Пульт управления подключается отдельным кабелем - он не влияет на работу устройства при отключенном питании.

Безопасность и стандарты

Устройство SFC ONI проектировалось с учетом требований международных стандартов безопасности для электрооборудования. Все внутренние компоненты защищены от перегрева, перегрузки и короткого замыкания. Автоматическое отключение происходит при превышении допустимых значений тока или температуры. Однако устройство не имеет встроенной защиты от перенапряжений - рекомендуется использовать внешние комбинированные аппараты защиты (например, автоматические выключатели с характеристикой D).

Преимущества

• Встроенный байпас снижает тепловую нагрузку на тиристоры после выхода двигателя на рабочую скорость - продлевает срок службы самого УПП.
• Цифровая система управления с русским интерфейсом упрощает настройку и диагностику без специализированного программного обеспечения.
• Отсутствие необходимости в отдельном контакторе байпаса экономит место в шкафу и упрощает сборку.
• Плавный пуск снижает ударные нагрузки на передачи, муфты и валы - увеличивает срок службы привода.
• Снижение пускового тока до 2–3 крат от номинала вместо 6–8 крат при прямом пуске - улучшает стабильность сети.

Ограничения применения

• Не предназначено для работы с однофазными двигателями, синхронными машинами или двигателями с фазным ротором.
• Не подходит для частотного регулирования скорости - только пуск/останов с фиксированной частотой.
• Требует принудительного охлаждения при длительной работе на пределе мощности - не устанавливать в герметичных или плохо проветриваемых шкафах.
• Не работает при напряжении ниже 340 В - возможны сбои управления при просадках сети.
• Из-за наличия тиристоров генерирует гармоники - при наличии чувствительного оборудования рядом рекомендуется применение входных реакторов.

Примеры использования

• Водяные насосы на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе.
• Вентиляционные системы крупных цехов - снижаются скачки нагрузки на трансформаторы.
• Конвейеры на пищевых производствах - минимизируется износ ремней и роликов.
• Компрессоры в pneumatic системах - уменьшаются импульсы давления в воздушной сети.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может привести к обратному вращению двигателя.
• Настройте время разгона и торможения через пульт - слишком быстрый разгон сводит на нет преимущество плавного пуска.
• Проверяйте температуру корпуса каждые 500 часов работы - при нагреве выше 60 C необходимо улучшение вентиляции.
• При замене старого прямого пускателя на sfc-33-400 учтите, что новый аппарат занимает больше места - подготовьте шкаф заранее.
• Обязательно подключите заземление - тиристоры чувствительны к помехам и потенциалу корпуса.
