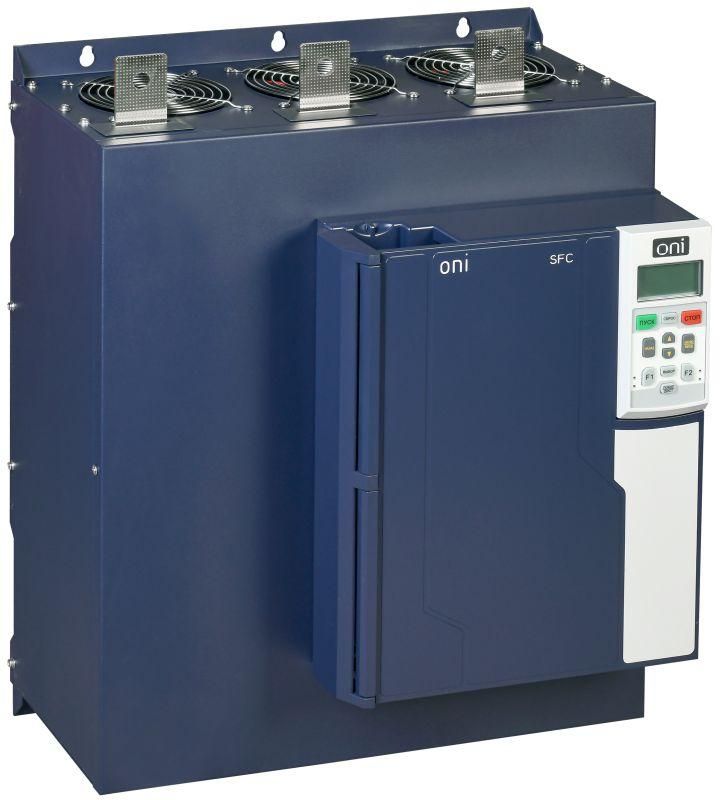

Устройство плавного пуска УПП SFC 3Ф 380В 320кВт 640А напряжение цепи управления 110-220В ONI SFC-33-320 IEK

Устройство плавного пуска SFC 3-фазное 380В 320кВт 640А напряжение цепи управления 110-220В от бренда ONI (IEK) предназначено для мягкого запуска и останова крупных асинхронных двигателей, снижая механические нагрузки и перегрузки сети. Артикул sfc-33-320 обеспечивает надёжную работу в промышленных системах с высокой мощностью.

Назначение и область применения

Устройство плавного пуска SFC используется для контроля пуска и останова трёхфазных асинхронных с короткозамкнутым ротором. Подходит для оборудования, где важны плавный набор оборотов и минимизация ударных нагрузок: насосы, компрессоры, вентиляторы, конвейеры, элеваторы, станки с большими маховиками.

Мощность 320 кВт делает модель подходящей для средних и крупных предприятий - заводов, водоочистных станций, теплотрасс, логистических комплексов.

Технические характеристики

• Рабочее напряжение: 380 В переменного тока, три фазы
• Номинальная мощность: 320 кВт
• Номинальный ток: 640 А
• Напряжение цепи управления: 110–220 В переменного тока - совместимо с распространенными системами автоматизации
• Тип силовой части: тиристоры на каждой фазе - обеспечивают точное регулирование напряжения при пуске
• Система управления: цифровая с русифицированным LCD-панелью - удобный интерфейс для настройки и диагностики
• Встроенный байпас: да - контактный механизм замыкает цепь после выхода двигателя на рабочую скорость, исключая нагрев тиристоров во время работы

Совместимость и монтаж

Устройство плавного пуска SFC устанавливается в распределительном щите рядом с двигателем. Для монтажа требуется свободное место вокруг корпуса для естественной вентиляции - минимальный зазор 50 мм с каждой стороны.

Подключение выполняется согласно схеме в руководстве: входные фазы L1/L2/L3 - к сети 380 В; выходные T1/T2/T3 - к двигателю; управление - через клеммы для сигнала 110–220 В. Байпас работает автоматически - внешний контактор не нужен.

Обязательно соблюдать полярность и использовать кабели соответствующего сечения (минимальное сечение жил - рекомендовано производителем для тока 640 А).

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-4-2 и EN 60947-4-2. Обеспечивает защиту от перегрузки, заклинивания ротора, перепадов напряжения и потери фазы. Автоматическое отключение происходит при превышении температурных порогов внутри устройства.

Преимущества

• Встроенный байпас: снижает тепловые потери, увеличивает долговечность тиристоров и экономит место в шкафу - не требует установки отдельного контактора
• Цифровая система управления: подробная информация на экране - текущий режим, ошибки, параметры пуска, история событий
• Гибкая настройка: можно задать время разгона, время торможения, начальное напряжение, предохранительную защиту
• Стабильная работа: тиристорная технология гарантирует равномерное изменение момента на валу двигателя - меньше износа муфт, ремней, зубчатых передач
• Энергосбережение: снижаются пики потребления при старте - уменьшается нагрузка на трансформаторы и ЛЭП

Ограничения применения

• Не предназначен для однофазных двигателей или синхронных машин
• Не применяется в условиях постоянной вибрации выше класса IEC 60068-2-64
• Запрещён монтаж в помещениях с повышенной взрывоопасностью или наличием легкоплавких газов
• Не допускается использование вне диапазона температур –10C до +50C
• Не следует применять для частичной нагрузки ниже 30% от номинала - КПД снижается, возможны помехи в сети

Примеры использования

• Насосная станция водоснабжения - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейер на заводе по производству продуктов питания - мягкий старт защищает продукцию от смещения
• Вентиляционная установка в торговом центре - снижает скачки тока при одновременном включении нескольких единиц
• Компрессор воздуха в автосервисе - уменьшает износ привода и продляет жизнь подшипникам

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает вращение двигателя в обратную сторону
• Измеряйте температуру корпуса через неделю после начала эксплуатации - при превышении 60C проверьте вентиляцию
• Настройте длительность разгона так, чтобы двигатель достиг максимальных оборотов за 10–20 секунд - слишком быстрый пуск сводит на нет преимущество УПП
• При работе в условиях высокой запылённости периодически очищайте радиаторы и решётки вентиляции
• Для обслуживания используйте только оригинальные запчасти - особенно при замене тиристоров или плат управления
