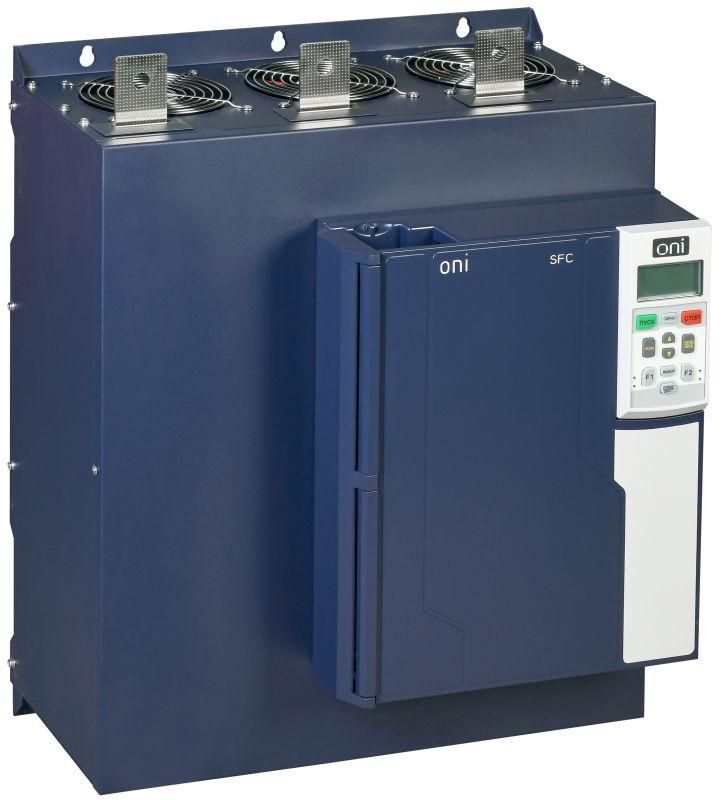

Устройство плавного пуска УПП SFC 3Ф 380В 250кВт 500А Uупр 110-220В - SFC-33-250 IEK

Устройство плавного пуска SFC-33-250 от ONI (IEK) предназначено для мягкого запуска и останова трёхфазных асинхронных двигателей мощностью до 250 кВт, снижая механические нагрузки и скачки тока при включении. Благодаря встроенному байпасу и цифровому управлению, этот аппарат сочетает надёжность, компактность и долгий срок службы.

Назначение и область применения

Устройство плавного пуска SFC-33-250 применяется для контроля пуска и останова асинхронных двигателей с короткозамкнутым ротором. Подходит для оборудования, где важны плавный набор оборотов и минимизация ударных нагрузок: насосы, вентиляторы, конвейеры, компрессоры, мельницы, элеваторы и другие механизмы с высоким моментом инерции.

Технические характеристики

• Мощность двигателя: до 250 кВт
• Рабочее напряжение сети: 380 В переменного тока, 50 Гц
• Номинальный ток: 500 А
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристорная, три фазы
• Система управления: цифровая с русифицированным LCD-панелью
• Встроенный контактный байпас: да, для всех значений мощности
• Защита: перегрузка, перегрев, недостаток фазы, замыкание

Совместимость и монтаж

SFC-33-250 совместим с большинством трёхфазных асинхронных двигателей, соответствующих по мощности и току. Для установки требуется свободное место в распределительном щите - корпус устройства компактен благодаря встроенному байпасу. Монтаж выполняется согласно схеме подключения в руководстве: входные клеммы - к сети 380 В, выходные - к двигателю. Контроль осуществляется через выносной LCD-пульт, который легко подключается к основному блоку.

Безопасность и стандарты

Устройство плавного пуска SFC-33-250 проектировалось с учётом требований безопасности для промышленного электрооборудования. Обладает автоматической защитой от перегрузки, перегрева, потери фазы и короткого замыкания. Соответствует международным нормам IEC 60947-4-2 для устройств плавного пуска. Сертифицирован для работы в условиях промышленных помещений класса IP20.

Преимущества

• Встроенный байпас исключает необходимость внешнего контактора - экономит место в шкафу и уменьшает количество точек отказа.
• Цифровая система управления с русскоязычным интерфейсом упрощает настройку и диагностику даже без специальной подготовки.
• Тиристорная технология обеспечивает плавную регулировку напряжения, снижая износ механизмов и сетевых помех.
• Эффективное тепловыделение за счёт байпаса после разгона - меньше нагрева элементов, выше надёжность.
• Снижение пикового потребления тока при старте - уменьшение нагрузки на сеть и возможность использовать меньшие кабели и автоматы.

Ограничения применения

• Не предназначен для однофазных двигателей или синхронных машин.
• Не работает с двигателями, требующими частотного регулирования скорости - только пуск/останов с контролируемым разгоном.
• Запрещён монтаж во взрывоопасных зонах - степень защиты IP20 не допускает использование вне закрытых шкафов.
• Не рекомендован для частых циклов пуска более 5–6 раз в час - возможен перегрев тиристоров без достаточного времени охлаждения.

Примеры использования

• Насосная станция водоснабжения - предотвращает гидроудары в трубопроводе при включении крупного насоса.
• Конвейерная линия на заводе - мягкий старт снижает проскальзывание ремней и износ роликов.
• Воздушный компрессор - снижает нагрузку на двигатель и автоматические выключатели при каждом включении.
• Шахтный лифт или эскалатор - обеспечивает комфортное ускорение без рывков.

Практические советы

• Перед первым запуском проверьте соответствие тока двигателя (не более 500 А) и напряжения питания (380 В +-10%).
• Используйте термореле или датчики температуры рядом с устройством, особенно при длительной работе на границе мощности.
• Обеспечьте хорошую вентиляцию вокруг SFC-33-250 - даже с байпасом он остаётся источником тепла при работе.
• Настройте время разгона и торможения через LCD-пульт под конкретную нагрузку - слишком быстрый старт сводит на нет преимущество плавного пуска.
• Проверяйте состояние контактов байпаса каждые 6–12 месяцев - хотя они работают в режиме “выключен”, окисление всё же возможно.
