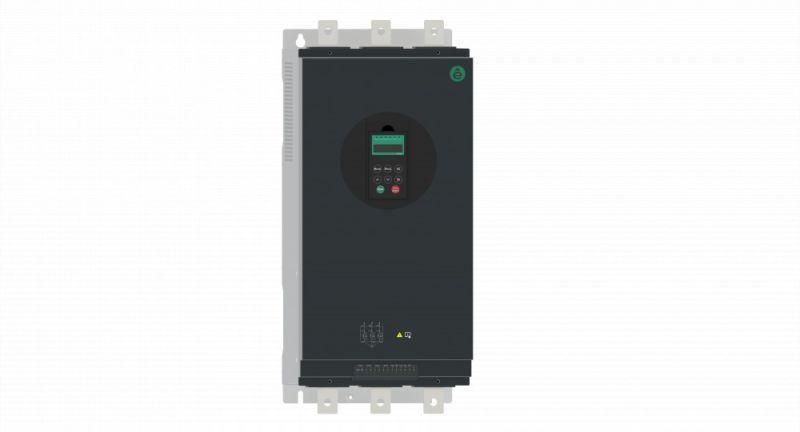

Устройство плавного пуска STS22 250 кВт 400В со встр. байпасным контактором | STS22C25N4X SE APC

Устройство плавного пуска STS22 250 кВт 400В со встроенным байпасным контактором от Systeme Electric предназначено для мягкой запуска и остановки двигателей мощностью до 250 кВт, снижая механические нагрузки на оборудование и сетевые помехи. Благодаря встроенному байпасному контактору и модульной конструкции, STS22 упрощает монтаж и повышает надёжность работы.

Назначение и область применения

Устройство плавного пуска STS22 применяется для контроля пуска трёхфазных асинхронных двигателей без реверса. Подходит для насосов, вентиляторов, компрессоров, конвейеров, мельниц и других механизмов, где требуется исключить резкий скачок тока при старте. Особенно эффективно в системах с высокой инерцией или чувствительных к ударным нагрузкам. Встроенная функция байпаса позволяет после выхода на рабочую скорость полностью отключить силовые тиристоры, снижая потери и нагрев.

Технические характеристики

• Мощность двигателя: 250 кВт
• Номинальный ток: 480 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Тип пуска: нереверсивный
• Регулировка крутящего момента: да (настраивается в пределах 20–80 % от номинала)
• Защита от перегрузки: встроенная (по току и времени)
• Интерфейс управления: ручной (панель), дистанционный (контакты), Modbus RTU
• Дисплей: есть (отображает ток, напряжение, температуру, ошибки)
• Степень защиты: IP00 (без корпусной защиты - требует установки в шкаф)
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Температура эксплуатации: до +40 C
• Частота пусков: до 12 раз в час
• Габариты: 300×684×235 мм
• Вес: 36,5 кг
• Гарантия: 24 месяца
• Покрытие печатных плат: Class 3C2 (EN 60721-3-3) - повышенная устойчивость к влаге и загрязнениям внутри шкафа

Совместимость и монтаж

STS22 совместим с любыми трёхфазными асинхронными двигателями до 250 кВт, соответствующими по току (до 480 А). Устройство не требует внешнего байпасного контактора - он уже встроен, что экономит место в щите и уменьшает количество точек отказа. Монтаж выполняется в распределительном шкафу с соблюдением зазоров для вентиляции. Для подключения используются болтовые клеммы - рекомендован момент затяжки 1,5–2,0 Нм. Кабели должны иметь достаточное сечение: для 480 А - минимум 120 мм2 медных жил. Обязательно заземление корпуса через отдельную клемму. Интерфейс Modbus RTU подключается по RS-485 (A/B) с использованием экранированного кабеля.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по принципу тепловой модели двигателя. Конформное покрытие плат обеспечивает долговечность в условиях повышенной влажности и пыли внутри закрытого шкафа. Отсутствие степени защиты IP (IP00) означает, что STS22 нельзя использовать вне электрошкафа - открытый доступ к токоведущим частям опасен!

Преимущества

• Встроенный байпас - не нужны внешние контакторы, меньше проводов, выше надёжность
• Modbus RTU - возможность интеграции в автоматизированную систему управления
• Регулировка момента - адаптация под тип нагрузки (например, конвейеры vs. насосы)
• Цифровой дисплей - оперативный мониторинг состояния без дополнительных приборов
• Конформное покрытие - увеличенный срок службы в агрессивной среде шкафа
• Раздельные воздушные каналы - равномерное охлаждение, снижение риска перегрева

Ограничения применения

• Не предназначен для реверсивных режимов - двигатель можно только запускать и останавливать, но не менять направление вращения
• IP00 - обязательна установка в защищённом шкафу; недопустимо использование на открытом воздухе или в сыром помещении без корпуса
• Ограничение на частоту пусков: более 12 запусков в час может вызвать перегрев тиристоров
• Температурный лимит: при температуре выше +40 C необходимо принудительное охлаждение шкафа
• Не работает с однофазными двигателями, синхронными машинами или двигателями постоянного тока

Примеры использования

• Водяной насос на очистных сооружениях - плавный набор оборотов предотвращает гидроудары в трубопроводе
• Конвейерная линия на пищевом заводе - снижение нагрузки на ременную передачу и редуктор
• Вентилятор системы охлаждения технологического оборудования - устраняет скачки напряжения в сети
• Компрессор для пневматической системы - продлевает жизнь клапанам и уплотнениям

Практические советы

• Выбирая STS22, проверьте соответствие номинального тока двигателя (не превышает 480 А) и напряжения питания (должно быть между 380 и 440 В)
• Для длительной работы в условиях высоких температур - предусмотрите вентиляцию шкафа или термореле
• Настройку параметров начинайте с заводских значений - затем регулируйте момент и время разгона под конкретную нагрузку
• Подключение Modbus - используйте терминаторы на конце линии и избегайте параллельных маршрутов с источниками помех
• Проверяйте плотность затяжки клемм каждые 6 месяцев - особенно после первых 100 пусков
• Замена устройства - не требует изменения проводки, так как габариты и клеммы совпадают с аналогичными моделями серии SystemeStart
