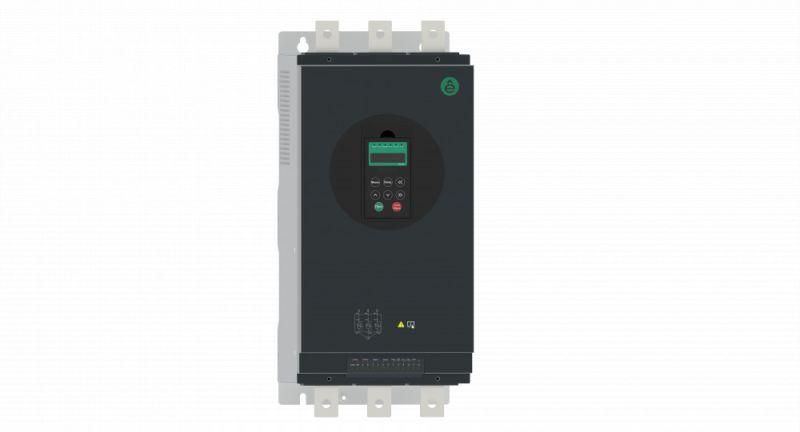

Устройство плавного пуска STS22 160 кВт 400В со встр. байпасным контактором | STS22C16N4X SE APC

Устройство плавного пуска STS22 160 кВт 400В со встроенным байпасным контактором от Systeme Electric обеспечивает мягкий запуск и остановку двигателей мощностью до 160 кВт, снижая механические и электрические нагрузки на оборудование. Благодаря встроенному байпасному контактору и Modbus RTU, устройство упрощает монтаж и интеграцию в автоматизированные системы.

Назначение и область применения

Устройство плавного пуска STS22 160 кВт 400В со встроенным байпасным контактором применяется для плавного запуска и остановки асинхронных двигателей переменного тока без реверса. Подходит для оборудования с высокими пусковыми токами: насосы, компрессоры, вентиляторы, конвейеры, мельницы, транспортеры. Особенно эффективно там, где требуется исключить ударные нагрузки на приводную систему и сеть.

Технические характеристики

• Мощность двигателя: 160 кВт
• Номинальный ток: 300 А
• Напряжение питания: 380–440 В, 3 фазы, AC
• Напряжение цепи управления: 220–230 В, AC
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытом щите)
• Температура эксплуатации: до +40 C
• Количество пусков: до 12 за час
• Регулировка крутящего момента: да (настраивается в пределах 20–80 % от номинала)
• Защита от перегрузки: встроенная (по току и времени)
• Интерфейс управления: ручной, дистанционный, Modbus RTU
• Дисплей: есть (отображает параметры работы, аварии, ток, напряжение)
• Охлаждение: естественная конвекция с раздельными изолированными воздушными каналами
• Габариты: 255×579×230 мм
• Вес: 33 кг
• Гарантия: 24 месяца
• Конформное покрытие плат: класс 3С2 (EN 60721-3-3) - повышает надежность в условиях повышенной влажности и запыленности внутри шкафа

Совместимость и монтаж

Устройство плавного пуска STS22 160 кВт 400В со встроенным байпасным контактором совместимо с любыми трехфазными асинхронными двигателями до 160 кВт. Встроенный байпас позволяет после выхода на рабочую скорость полностью отключить тиристоры - снижает потери и нагрев. Это исключает необходимость в установке внешнего контактора.

Подключение:

• Питание: L1, L2, L3 - к входным клеммам; N - не обязателен (для управления используется отдельный провод 220 В)
• Выход: U, V, W - к двигателю
• Цепь управления: 220 В подается на клеммы C1/C2
• Modbus RTU: RS-485 (A/B) - для связи с PLC или HMI

Монтаж: Устанавливается в распределительном щите с принудительной вентиляцией или хорошей естественной циркуляцией воздуха. Обеспечьте свободное пространство минимум 100 мм сверху и снизу для теплоотвода. Монтаж только вертикально - допускается отклонение +-15°.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Конформное покрытие плат класса 3С2 гарантирует устойчивость к конденсату, соляным туманам и пыли в замкнутой среде. Защита от перегрузки работает по алгоритму I²t - адаптивно к тепловому состоянию двигателя. Отсутствие степени защиты IP (IP00) означает, что корпус не защищен от доступа к токоведущим частям - использование вне шкафа запрещено.

Преимущества

• Встроенный байпас - экономия места, снижение стоимости и отказоустойчивость (нет лишних соединений)
• Modbus RTU - возможность удаленного контроля и диагностики без дополнительных модулей
• Регулировка момента - точная настройка под тип нагрузки (например, конвейер vs. насос)
• Дисплей с информацией о состоянии - быстрый поиск неисправностей
• Раздельные воздушные каналы - равномерный теплоотвод, продление срока службы тиристоров
• Конформное покрытие - надежная работа даже в сырых помещениях при условии герметичного шкафа

Ограничения применения

• Не предназначен для реверсивных режимов - двигатель нельзя менять направление вращения через устройство
• IP00 - обязательна установка в закрытом электрошкафе с уровнем защиты не ниже IP54
• Максимальная температура окружающей среды +40 C - при более высоких значениях требуется принудительное охлаждение шкафа
• Ограничение на количество пусков: не более 12 за час - длительная цикличность может вызвать перегрев
• Не поддерживает управление по CANopen, Profibus или Ethernet - только Modbus RTU

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Компрессор в пищевой промышленности - снижение скачков тока защищает автоматические выключатели
• Ленточный конвейер на заводе - регулировка момента позволяет избежать проскальзывания ремня при старте
• Вентилятор в цеху с химическими испарениями - конформное покрытие защищает платы от коррозии

Практические советы

• Выбирая устройство плавного пуска STS22 160 кВт 400В со встроенным байпасным контактором, проверьте соответствие номинального тока двигателя (не выше 300 А) и напряжения сети (380–440 В)
• Настройте время разгона и торможения согласно инерции нагрузки - слишком короткое время увеличит нагрузку на сеть
• При использовании Modbus RTU используйте экранированный кабель и заземлите экран на одном конце
• Обязательно проведите первичную настройку через дисплей перед запуском - особенно пороги перегрузки и момент
• Проверяйте состояние вентиляционных каналов каждые 6 месяцев - забитые каналы снижают долговечность устройства
• Замена байпасного контактора не требуется - он встроен и рассчитан на весь срок службы
