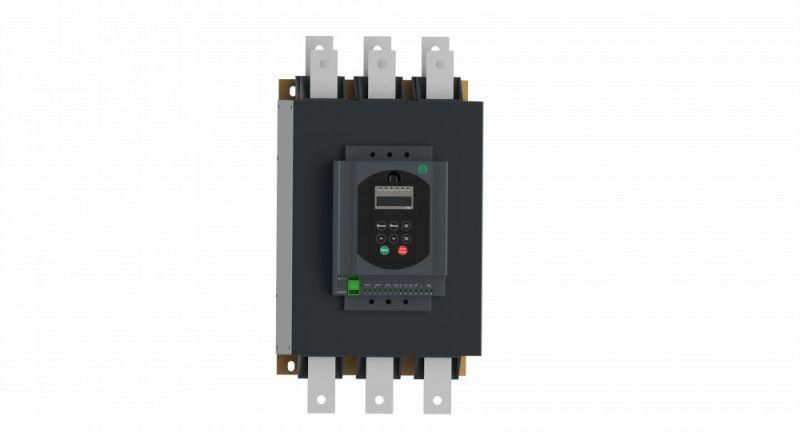

Устройство плавного пуска STS22 110 кВт 400В без встр. байпасного контактора | STS22C11N4 SE APC

Устройство плавного пуска STS22 110 кВт 400В без встроенного байпасного контактора от Systeme Electric предназначено для мягкого запуска и остановки двигателей мощностью до 110 кВт. Отличается от аналогичных моделей тем, что требует установки внешнего байпасного контактора - это снижает стоимость устройства, но увеличивает требования к сборке системы.

Назначение и область применения

Устройство плавного пуска STS22 110 кВт 400В без встроенного байпасного контактора используется там, где важно исключить резкий скачок тока при запуске двигателя - чтобы снизить механические нагрузки на привод, уменьшить просадку напряжения в сети и продлить срок службы оборудования. Подходит для насосов, компрессоров, конвейеров, вентиляторов и других механизмов с высоким моментом инерции. Применяется в промышленных системах, где требуется точное управление пуском и возможность удалённой настройки через Modbus RTU.

Технические характеристики

• Мощность двигателя: 110 кВт
• Номинальный ток: 210 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Степень защиты: IP00 - устройство не защищено от пыли и воды, требует установки в закрытом шкафу
• Температура эксплуатации: до +40 C
• Количество пусков в час: до 12 раз
• Регулировка крутящего момента: да - позволяет адаптировать пуск под тип нагрузки
• Способ задания параметров: ручной (на лицевой панели), дистанционный, через Modbus RTU
• Индикация: встроенный ЖК-дисплей для отображения состояния и параметров
• Охлаждение: естественная конвекция воздуха с раздельными изолированными каналами
• Габариты: 280 × 534 × 255 мм
• Вес: 21 кг
• Гарантия: 24 месяца
• Покрытие печатных плат: класс 3С2 по EN 60721-3-3 - повышенная устойчивость к влаге и загрязнениям внутри корпуса

Совместимость и монтаж

Устройство плавного пуска STS22 110 кВт 400В без встроенного байпасного контактора не имеет встроенного байпаса - после выхода двигателя на рабочую скорость необходимо использовать внешний контактор для замыкания силовой цепи. Это снижает тепловые потери и повышает долговечность, но требует дополнительной компоновки. Убедитесь, что выбранный внешний контактор рассчитан на ток 210 А и соответствует категории AC-1. Для подключения используйте кабель с медными жилами сечением не менее 50 мм2. Монтаж выполняется на вертикальной плоскости с зазором минимум 100 мм сверху и снизу для обеспечения естественного охлаждения. Разъёмы для управления и Modbus расположены на передней панели - доступны при открытой дверце шкафа.

Безопасность и стандарты

Устройство плавного пуска STS22 соответствует требованиям безопасности IEC 60947-4-2 для устройств плавного пуска. Защита двигателя от перегрузки реализована внутренним алгоритмом - при превышении допустимого тока происходит автоматическое снижение напряжения или отключение. Конформное покрытие плат повышает надёжность работы в условиях повышенной влажности или наличия конденсата внутри распределительного шкафа. Не предназначен для установки вне герметичных корпусов из-за степени защиты IP00.

Преимущества

• Высокая точность регулировки пускового момента - оптимальна для чувствительных механизмов
• Поддержка Modbus RTU - легко интегрируется в SCADA и PLC-системы
• ЖК-дисплей позволяет оперативно диагностировать состояние без внешних приборов
• Раздельные воздушные каналы обеспечивают равномерное охлаждение даже при длительной работе
• Отсутствие встроенного байпаса снижает цену и вес - удобно при проектировании экономичных решений

Ограничения применения

• Не применяется в помещениях с пылью, влагой или химически активной средой - степень защиты IP00 требует обязательной установки в электрошкафу
• Запрещена работа при температуре выше +40 C - необходим принудительный обдув или охлаждение шкафа
• Не подходит для частых пусков более 12 раз в час - риск перегрева и сокращения срока службы
• Обязательно использование внешнего байпасного контактора - без него устройство не сможет работать в режиме постоянного напряжения
• Не предназначен для реверсивных схем - только нереверсивный пуск

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейерная линия в пищевой промышленности - снижение ударных нагрузок на ременные передачи
• Вентиляторы крупных HVAC-систем - устранение провала напряжения при одновременном старте нескольких двигателей
• Компрессоры в заводских сетях - защита от перегрузки сети при пуске

Практические советы

• Выбирая внешний байпасный контактор, проверьте его коммутационную способность - он должен выдерживать пиковый ток 210 А и иметь контактную группу AC-1
• При монтаже в шкафу соблюдайте минимальные зазоры - недостаток охлаждения вызывает аварийное отключение
• Настройку параметров начинайте с дисплея: сначала задайте максимальный ток, затем время разгона и уровень крутящего момента
• Для удалённого контроля используйте Modbus RTU - адресация по умолчанию 1, скорость 9600 бод, 8N1
• Проверяйте соответствие напряжения питания: ниже 380 В - возможны сбои; выше 440 В - риск повреждения силовых элементов
• При первом запуске выполните тест без нагрузки - наблюдайте за показаниями дисплея и временем разгона
