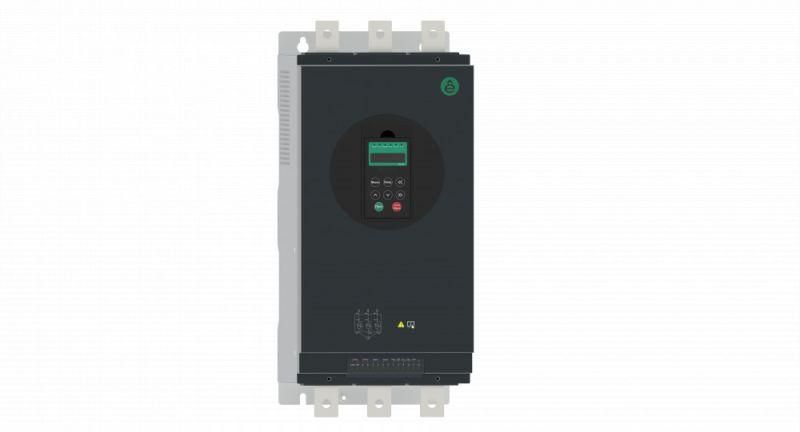

Устройство плавного пуска STS22 110 кВт 400В со встр. байпасным контактором | STS22C11N4X SE APC

Устройство плавного пуска STS22 110 кВт 400В со встроенным байпасным контактором - это надёжное решение для мягкого запуска и остановки трёхфазных асинхронных двигателей мощностью до 110 кВт. Бренд Systeme Electric предлагает эту модель в серии SystemeStart с интегрированным байпасом и Modbus RTU, что исключает необходимость внешних компонентов и упрощает автоматизацию.

Назначение и область применения

Устройство плавного пуска STS22 110 кВт 400В со встроенным байпасным контактором применяется там, где требуется снижение пусковых токов и механических нагрузок на двигатель и приводную систему. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с высокой инерцией. Особенно эффективно при частых пусках - до 12 раз в час. Интегрированный байпас позволяет после выхода на рабочую скорость полностью отключить силовые тиристоры, снижая потери и нагрев.

Технические характеристики

• Мощность двигателя: 110 кВт
• Номинальный ток: 210 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Степень защиты: IP00 - устройство требует установки в закрытом шкафу
• Температурный режим работы: до +40 C
• Количество пусков: максимум 12 за час
• Регулировка крутящего момента: да - можно выставить начальный момент для адаптации под тип нагрузки
• Защита от перегрузки: встроенная - отслеживает ток и температуру двигателя
• Интерфейсы: ручная настройка, дистанционное управление, Modbus RTU
• Дисплей: есть - отображает текущий ток, напряжение, состояние и ошибки
• Габариты: 255×579×230 мм
• Вес: 33 кг
• Гарантия: 24 месяца
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Покрытие печатных плат: класс 3С2 по EN 60721-3-3 - повышенная устойчивость к влаге и загрязнениям внутри корпуса

Совместимость и монтаж

Устройство плавного пуска STS22 110 кВт 400В со встроенным байпасным контактором совместимо с большинством трёхфазных асинхронных двигателей до 110 кВт. Монтаж выполняется в распределительном щите с соблюдением зазоров для теплоотвода. Поскольку степень защиты IP00, корпус обязательно должен быть установлен в герметичном шкафу с принудительной или естественной вентиляцией. Подключение питания и двигателя осуществляется через верхние и нижние клеммы. Управляющие сигналы - через клеммы управления (DI/DO, аналоговый вход). Для связи с PLC используется порт RS-485 с протоколом Modbus RTU - провода следует экранировать и прокладывать отдельно от силовых.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по принципу тепловой модели двигателя. Конформное покрытие плат повышает отказоустойчивость в условиях повышенной влажности и пыли внутри шкафа. Отсутствие встроенной защиты от короткого замыкания - необходимо использовать внешний предохранитель или автоматический выключатель согласно таблице производителя.

Преимущества

• Встроенный байпасный контактор - экономия места, снижение стоимости и сложности сборки шкафа
• Modbus RTU - возможность удалённого контроля и диагностики без дополнительных модулей
• Регулировка крутящего момента - точная настройка под конкретную технологическую задачу
• Цифровой дисплей - оперативный доступ к параметрам без внешних приборов
• Раздельные воздушные каналы - равномерное охлаждение и продление срока службы силовых элементов
• Класс 3С2 покрытия плат - увеличенная долговечность в агрессивных средах внутри шкафа

Ограничения применения

• Не предназначен для реверсивных режимов - только однонаправленный пуск
• IP00 - нельзя устанавливать вне электрошкафа; недопустимо воздействие пыли, воды, масла
• Максимально допустимые 12 пусков в час - превышение сокращает срок службы тиристоров
• Требуется внешняя защита от КЗ - автовыключатель или предохранители должны быть выбраны отдельно
• Работает только при температуре до +40 C - при более высоких значениях возможна дератирование или отключение
• Не поддерживает сетевые протоколы Ethernet, Profibus, CANopen - только Modbus RTU по RS-485

Примеры использования

• Водяные насосы на очистных сооружениях - плавный запуск снижает гидроудары в трубопроводе
• Конвейеры на пищевых производствах - регулировка момента предотвращает проскальзывание ленты
• Вентиляторы в HVAC-системах - снижение пикового потребления энергии при старте
• Компрессоры воздуха - длительная работа в режиме байпаса снижает расход электроэнергии

Практические советы

• Выбирая устройство плавного пуска STS22 110 кВт 400В со встроенным байпасным контактором, проверьте соответствие номинального тока двигателя - 210 А - реальному значению при максимальной нагрузке
• Для обеспечения надёжной работы используйте автоматический выключатель с характеристикой D или C, рассчитанный на ток выше 210 А
• При использовании Modbus RTU убедитесь, что адрес устройства уникален в сети, а терминаторы установлены на крайних узлах
• Обеспечьте свободный доступ к передней панели для обслуживания дисплея и кнопок - устройство не имеет удалённого управления всеми функциями
• При установке в шкафу оставьте минимум 100 мм сверху и снизу для циркуляции воздуха - даже при естественном охлаждении важно не перегревать корпус
• Проверьте наличие сертификатов на соответствие местным нормам (например, ГОСТ Р МЭК 60947-4-2) перед вводом в эксплуатацию
