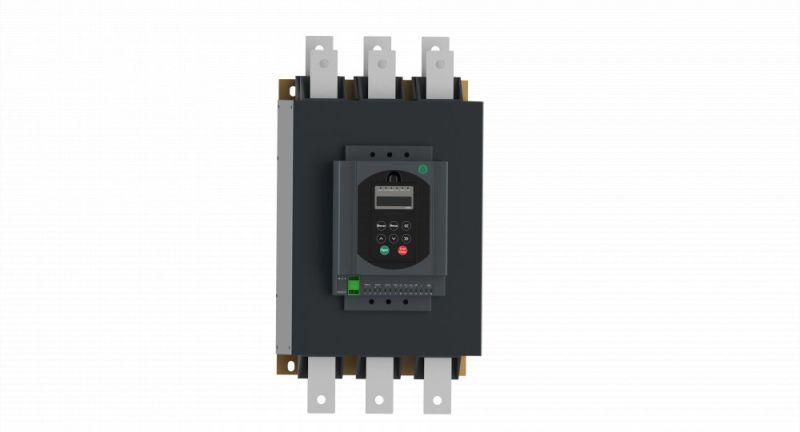

Устройство плавного пуска STS22 200 кВт 400В без встр. байпасного контактора | STS22C20N4 SE APC

Устройство плавного пуска STS22 200 кВт 400В без встроенного байпасного контактора от Systeme Electric позволяет мягко запускать и останавливать электродвигатели мощностью до 200 кВт, снижая механические и электрические нагрузки на оборудование. Артикул sts22c20n4 предназначен для систем, где требуется управление моментом и диагностика через Modbus RTU, но внешний байпасный контактор должен быть установлен отдельно.

Назначение и область применения

Устройство плавного пуска STS22 200 кВт 400В без встроенного байпасного контактора используется для контроля пуска и остановки асинхронных двигателей переменного тока. Подходит для насосов, вентиляторов, компрессоров, конвейеров, мельниц и других механизмов, где важна плавная регулировка скорости и снижение ударных токов. Применяется в промышленности, энергетике, пищевой и химической отраслях. Учитывайте, что этот вариант не имеет встроенного байпаса - для работы в режиме постоянного включения необходимо подключить внешний контактор.

Технические характеристики

• Мощность: 200 кВт
• Номинальный ток: 380 А
• Напряжение питания: 380–440 В, 3 фазы, +-15%/+10%
• Напряжение цепи управления: 220–230 В, переменный ток
• Степень защиты: IP00 - устройство требует установки в закрытом щите
• Температура эксплуатации: до +40 C
• Количество пусков: до 12 за час
• Регулировка крутящего момента: да - можно выставить начальный момент пуска
• Интерфейсы: ручная настройка, дистанционное управление, Modbus RTU
• Дисплей: есть - отображает параметры, состояние, ошибки
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Габариты: 310×594×255 мм
• Вес: 30 кг
• Конформное покрытие плат: класс 3С2 (EN 60721-3-3) - устойчиво к влаге и загрязнениям внутри корпуса
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство плавного пуска STS22 200 кВт 400В без встроенного байпасного контактора совместимо с любыми трёхфазными асинхронными двигателями, соответствующими по току и напряжению. Обязательно используйте внешний байпасный контактор - он замыкает цепь после выхода двигателя на рабочую скорость, чтобы снизить тепловые потери в тиристорах. Монтаж выполняется в распределительном шкафу с достаточным охлаждением. Для подключения соблюдайте полярность фаз и нулевого провода. Разъёмы управления и Modbus доступны со стороны передней панели. Кабели силовой цепи должны иметь сечение, рассчитанное на 380 А. Убедитесь, что заземление выполнено по нормам ПУЭ.

Безопасность и стандарты

Устройство плавного пуска STS22 200 кВт 400В без встроенного байпасного контактора обеспечивает защиту двигателя от перегрузки, перекоса фаз, блокировки ротора и недостаточного напряжения. Соответствует требованиям безопасности IEC 60947-4-2. Конформное покрытие печатных плат повышает надёжность в условиях повышенной влажности и пыли внутри шкафа. IP00 означает отсутствие защиты от внешних воздействий - использование вне электрошкафа запрещено.

Преимущества

• Плавный пуск снижает ударные токи до 3–4 раз по сравнению с прямым включением
• Регулируемый момент пуска продлевает срок службы ремённых передач, муфт и редукторов
• Modbus RTU позволяет интегрировать устройство в системы автоматизации
• Цифровой дисплей упрощает диагностику и настройку без дополнительных приборов
• Раздельные воздушные каналы обеспечивают равномерное охлаждение даже при длительной работе
• Конформное покрытие увеличивает долговечность в агрессивных средах внутри шкафа

Ограничения применения

• Не применяется в помещениях с открытой установкой - степень защиты IP00 требует герметичного шкафа
• Запрещена работа при температуре выше +40 C - необходима принудительная вентиляция или охлаждение шкафа
• Обязательно наличие внешнего байпасного контактора; без него возможен перегрев тиристоров при длительной работе
• Не подходит для частотного регулирования - только пуск и остановка с регулировкой момента
• Максимально допустимо 12 пусков в час - частые включения могут сократить срок службы

Примеры использования

• Насосная станция водоснабжения - предотвращение гидроудара при запуске
• Конвейерная линия на заводе - плавный набор скорости без проскальзывания ленты
• Вентилятор крупного воздуховода - снижение нагрузки на сеть при одновременном запуске нескольких единиц
• Компрессор для технологического воздуха - защита от скачков напряжения в сети

Практические советы

• Выбирайте внешний байпасный контактор с токовым рейтингом не ниже 400 А и классом коммутационной способности AC-1
• При настройке через Modbus используйте протокол RTU с адресом 1–247 и скоростью 9600–19200 бод
• Проверьте посадочные размеры: 310×594×255 мм - убедитесь, что место в шкафу достаточно для теплоотвода
• При первом запуске проведите тестовый пуск с минимальным моментом, затем постепенно увеличивайте
• Не забывайте про заземление корпуса - даже при IP00 это обязательное условие безопасности
• Для обслуживания отключите питание и дождитесь полного разряда конденсаторов - они сохраняют заряд до 5 минут после отключения
