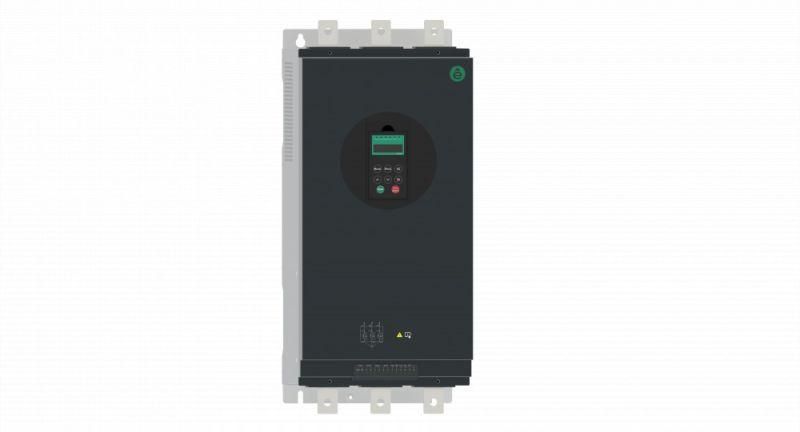

Устройство плавного пуска STS22 200 кВт 400В со встроенным байпасом Systeme Electric STS22C20N4X

Устройство плавного пуска STS22 200 кВт 400В со встроенным байпасным контактором от Systeme Electric предназначено для мягкой запуска и остановки двигателей мощностью до 200 кВт, снижая механические нагрузки на оборудование и сетевые помехи. Благодаря встроенному байпасному контактору и Modbus RTU, устройство упрощает монтаж и интеграцию в автоматизированные системы.

Назначение и область применения

Устройство плавного пуска STS22 200 кВт 400В со встроенным байпасным контактором применяется для контроля пуска и остановки асинхронных двигателей переменного тока без реверса. Подходит для насосов, вентиляторов, компрессоров, конвейеров, мельниц и других механизмов, где важна плавная регулировка момента и исключение скачков тока. Особенно эффективно там, где частые пуски вызывают износ механических передач или перегрузки сети.

Технические характеристики

• Максимальная мощность двигателя: 200 кВт
• Номинальный ток: 380 А
• Напряжение питания: 380–440 В, 3 фазы, +-15%/+10%
• Напряжение цепи управления: 220–230 В AC
• Тип тока: переменный (AC)
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом щите
• Температура эксплуатации: до +40 C
• Количество пусков в час: до 12
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Габариты: 300×684×235 мм
• Вес: 36 кг
• Регулировка крутящего момента: да - можно выставить плавный набор оборотов
• Защита от перегрузки: встроенная - отключает двигатель при превышении допустимой нагрузки
• Интерфейсы: ручная настройка, дистанционное управление, Modbus RTU
• Дисплей: есть - отображает текущий режим, ток, ошибки, температуру
• Конформное покрытие плат: класс 3С2 (EN 60721-3-3) - защищает от влаги, пыли и химических воздействий внутри корпуса
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство плавного пуска STS22 200 кВт 400В со встроенным байпасным контактором совместимо с любыми трёхфазными асинхронными двигателями до 200 кВт. Встроенный байпас позволяет после выхода на рабочую скорость полностью отключить силовые тиристоры - снижает нагрев и энергопотери. Монтаж выполняется в распределительном шкафу с соблюдением зазоров для вентиляции. Для подключения используются клеммы на верхней части устройства - провода сечением до 95 мм2. Учитывайте габариты: высота 684 мм требует свободного места сверху и снизу. Подключение Modbus RTU осуществляется через RS-485 - используйте экранированный кабель, заземлённый с одной стороны.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC/EN 60947-4-2 для устройств плавного пуска. Конформное покрытие плат повышает надёжность в условиях повышенной влажности и загрязнений. Защита от перегрузки и тепловая блокировка предотвращают аварии при длительной работе на пределе. Однако IP00 требует обязательной установки в закрытый электрошкаф - использование вне герметичной камеры недопустимо.

Преимущества

• Встроенный байпасный контактор - экономия на внешнем оборудовании, уменьшение числа точек отказа
• Modbus RTU - возможность удалённого мониторинга и интеграции в SCADA-системы без дополнительных модулей
• Регулировка момента - адаптация под тип нагрузки (например, конвейер vs. насос)
• Цифровой дисплей - оперативный доступ к параметрам работы без внешних приборов
• Раздельные воздушные каналы - равномерное охлаждение, продлевает срок службы тиристоров
• Конформное покрытие - устойчивость к коррозии и загрязнению внутри корпуса

Ограничения применения

• Не предназначен для реверсивных двигателей - только однонаправленный пуск
• IP00 - нельзя использовать в открытых помещениях, на улице или в сырых цехах без шкафа
• Ограничение на количество пусков: более 12 раз в час может привести к перегреву
• Требуется стабильное питание: колебания ниже 323 В (−15%) или выше 484 В (+10%) нарушают работу
• Не работает с двигателями постоянного тока или синхронными двигателями без преобразования

Примеры использования

• Водоснабжение: плавный запуск крупного насоса в системе водоснабжения города - снижает гидроудары в трубах
• Производство: конвейер с тяжёлыми контейнерами - плавный разгон предотвращает проскальзывание и повреждение груза
• Энергоэффективность: вентилятор в цеху с изменяемой нагрузкой - снижение пикового потребления при старте
• Автоматизация: интеграция в PLC-систему через Modbus - сбор данных о токе, времени пуска, температуре

Практические советы

• Выбирая устройство плавного пуска STS22 200 кВт 400В со встроенным байпасным контактором, проверьте соответствие номинального тока двигателя - 380 А максимум, не превышайте!
• При монтаже обеспечьте минимум 100 мм свободного пространства вокруг корпуса для циркуляции воздуха
• Настройку параметров начинайте с заводских значений - затем корректируйте момент и время разгона под конкретную нагрузку
• Для Modbus RTU используйте терминалы сопротивления 120 Ом на концах шины - это предотвратит отражения сигнала
• Проверяйте температуру корпуса при первых пусках - если превышает 50 C, увеличьте вентиляцию
• Замена байпасного контактора не требуется - он встроен и рассчитан на весь срок службы устройства
