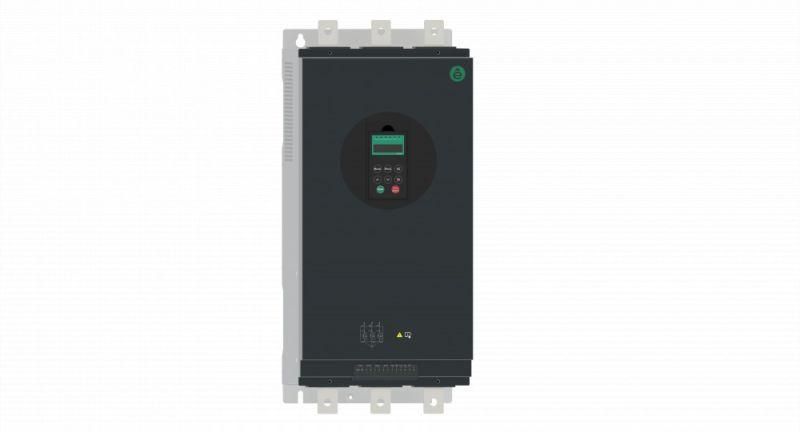

Устройство плавного пуска STS22 320 кВт 400В со встр. байпасным контактором | STS22C32N4X SE APC

Устройство плавного пуска STS22 320 кВт 400В со встроенным байпасным контактором от Systeme Electric предназначено для мягкого запуска и остановки двигателей мощностью до 320 кВт, снижая механические нагрузки на оборудование и сетевые скачки тока. Артикул sts22c32n4x включает в себя все необходимые функции для промышленного применения без необходимости внешних компонентов.

Назначение и область применения

Устройство плавного пуска STS22 320 кВт используется там, где требуется исключить резкий набор оборотов при старте двигателя - это особенно важно для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с высокой инерцией. Благодаря встроенному байпасному контактору, после выхода на рабочую скорость двигатель переходит на прямое питание через контактную группу, что снижает тепловые потери и продлевает срок службы самого устройства плавного пуска. Подходит для установки в распределительных щитах промышленных объектов, на заводах, в водоканалах и энергоёмких производственных линиях.

Технические характеристики

• Мощность двигателя: 320 кВт
• Номинальный ток: 600 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Тип пуска: нереверсивный
• Регулировка крутящего момента: да - позволяет адаптировать пусковой момент под тип нагрузки
• Способ задания параметров: ручной (на лицевой панели), дистанционный (через сигналы), через Modbus RTU
• Интегрированный дисплей: есть - отображает текущий режим, параметры, аварии и диагностику
• Защита от перегрузки: да - автоматическое отключение при превышении допустимого тока
• Степень защиты: IP00 - устройство требует установки внутри закрытого шкафа
• Охлаждение: естественная конвекция воздуха с раздельными изолированными каналами
• Максимальная температура окружающей среды: +40 C
• Количество пусков в час: до 12 раз
• Габариты (Ш×В×Г): 300 × 684 × 235 мм
• Вес: 37 кг
• Гарантия: 24 месяца
• Конформное покрытие печатных плат: класс 3С2 (EN 60721-3-3) - устойчивость к влаге, пыли и химическим воздействиям внутри корпуса

Совместимость и монтаж

Устройство плавного пуска STS22 320 кВт имеет встроенный байпасный контактор - внешний аналогичный элемент не требуется. Это упрощает сборку шкафа и снижает количество точек отказа. Для монтажа необходимо обеспечить свободное пространство вокруг корпуса для циркуляции воздуха - минимальные зазоры: 100 мм сверху и снизу, 50 мм сбоку. Устанавливается вертикально на DIN-рейку или жестко крепится болтами к стенке шкафа. Подключение силовых кабелей - к нижним клеммам; управление и сигнализация - к верхней клеммной колодке. Коммуникация Modbus RTU реализована через RS-485 - можно интегрировать в систему SCADA или PLC без дополнительных модулей.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки и короткого замыкания реализована внутренне - внешние предохранители рекомендованы, но не обязательны. Конформное покрытие плат повышает надёжность работы в условиях повышенной влажности и загрязнённости воздуха внутри электрошкафа. Отсутствие степени защиты IP выше IP00 означает, что устройство нельзя использовать вне герметичного шкафа - открытый монтаж недопустим.

Преимущества

• Встроенный байпас eliminates потребность во внешнем контакторе - экономия места, стоимости и времени на монтаж
• Modbus RTU встроен - не нужны дополнительные коммуникационные модули для связи с системой управления
• Регулируемый крутящий момент - возможность настройки под конкретную технологическую задачу (например, мягкий старт для ленточных конвейеров)
• Цифровой дисплей с диагностикой - оператор видит реальное состояние оборудования без внешних приборов
• Высокая плотность компоновки - малые габариты при большой мощности
• Конформное покрытие плат - увеличенная долговечность в агрессивных средах

Ограничения применения

• Не предназначен для реверсивных режимов - двигатель нельзя менять направление вращения через это устройство
• Степень защиты IP00 - обязательно использование в закрытом электрощите с уровнем защиты не ниже IP54
• Максимальная частота пусков - 12 раз в час - не подходит для очень частых циклических запусков (например, в кузнечно-прессовых линиях)
• Работает только с трёхфазными асинхронными двигателями - несовместим с однофазными, синхронными или постоянного тока
• Температурный лимит +40 C - не применяется в помещениях без кондиционирования при летней жаре выше этого значения

Примеры использования

• Водяные насосы на очистных сооружениях - плавный старт предотвращает гидроудары в трубопроводе
• Конвейеры на пищевых производствах - снижаются ударные нагрузки на ременные передачи
• Вентиляторы в HVAC-системах крупных зданий - уменьшается пиковое потребление энергии
• Компрессоры в pneumatic-сетях - защищают клапаны и фильтры от давления-удара
• Лебёдки и подъёмники - обеспечивают безопасный контроль скорости при запуске под нагрузкой

Практические советы

• При выборе проверьте соответствие номинального тока двигателя (600 А) - не используйте для более мощных двигателей даже с запасом
• Учитывайте посадочные размеры: 300×684×235 мм - заранее спланируйте место в шкафе
• Подключайте кабели сечением согласно таблице производителя - для 600 А обычно требуется медный провод 150–185 мм2
• Настройку параметров начинайте с заводских значений - затем корректируйте крутящий момент и время разгона под нагрузку
• Проверяйте доступность Modbus-портов в вашей системе управления - протокол работает на скорости до 115200 бод
• При длительном простое - периодически включайте устройство на несколько минут, чтобы избежать конденсации влаги на платах
• Замена байпасного контактора невозможна - он не является съемным модулем; при его выходе из строя требуется замена всего устройства
